一、 产品介绍
1.1 功能概述
灯光联动装置具有实时上报灯光运行状态，实现灯光远程与本地互控智能联动控制功能，解决普通远程控制开关不能实现本地控制与远程控制同步的问题。传统灯光双控、多控采用双控开关和双路换线开关方式，接线复杂，本品通过无线 LoRa 信号主控开关与扩展开关配对后互控，无线扩展开关可放任意位置，实现多控的随意贴功能。采用标准 86 型冲压铝合金边框，钢化玻璃面板，电容触摸 LED 蓝色状态指示按钮，单路控制最大电流 10A，安装便捷，低功耗无线 LoRa（默认）或 RS485 通信，实现电力站房设备物联网无线组网。

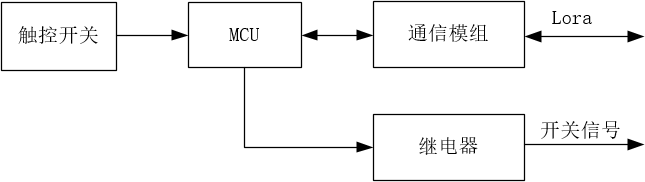

图 1 灯光联动装置产品结构框图
1.2 性能特点
⚫ 电力站房灯光联动控制，标准 86 型钢化玻璃面板，电容触摸按钮，LED 状态指示，灯光状态
实时上报，本地与远程同步控制
⚫ 无线 LoRa 远距离传输实现灯光双控、多控及远控随意贴功能
⚫ 待机低功耗设计，使用寿命长
⚫ 符合 Q/GDW12021 输变电设备物联网节点设备无线组网协议要求
1.3 产品外观及尺寸

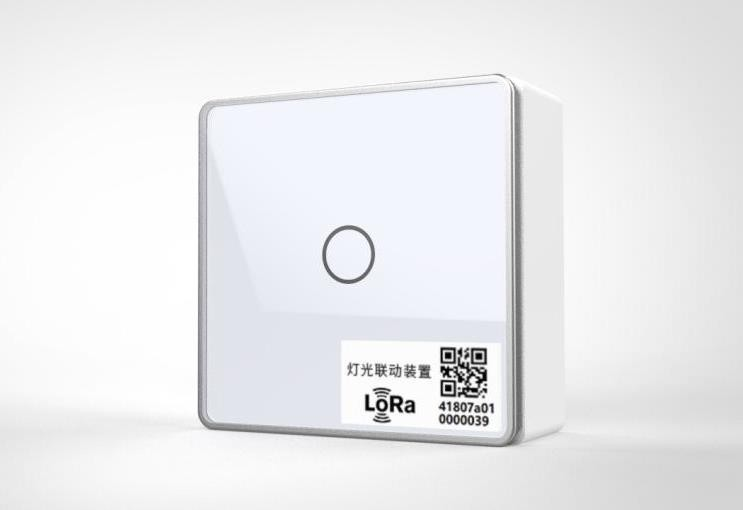

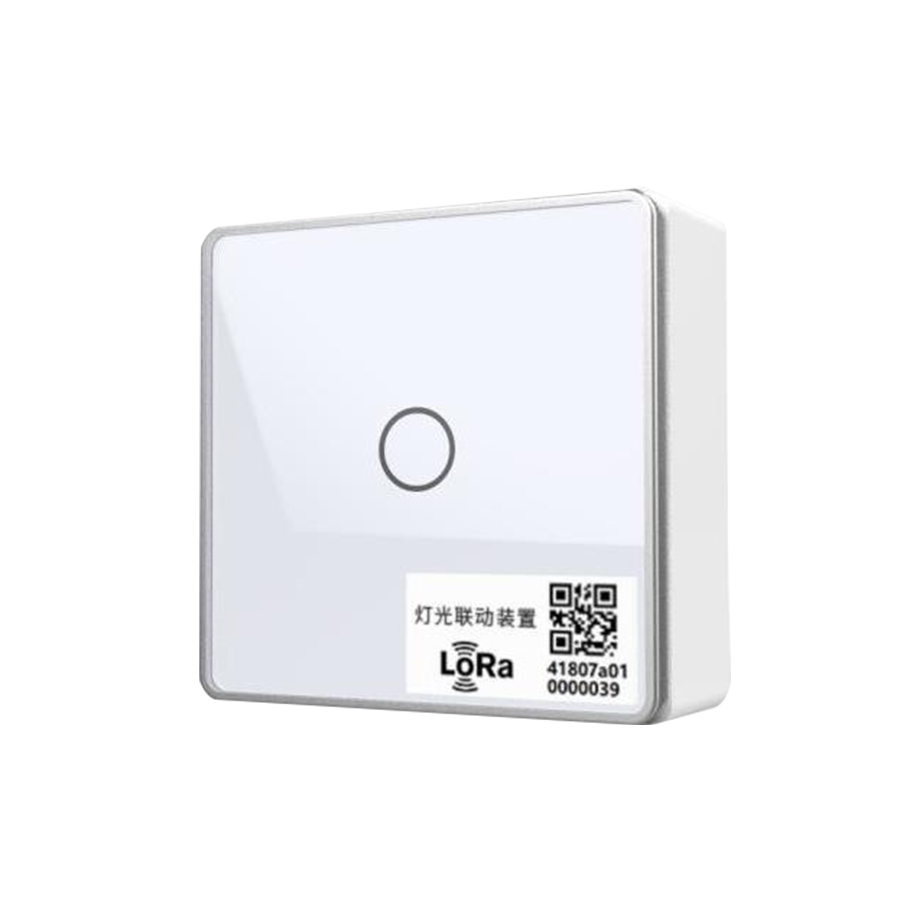

图 1 灯光联动装置外观
图 1-2 灯光联动装置双控示意图

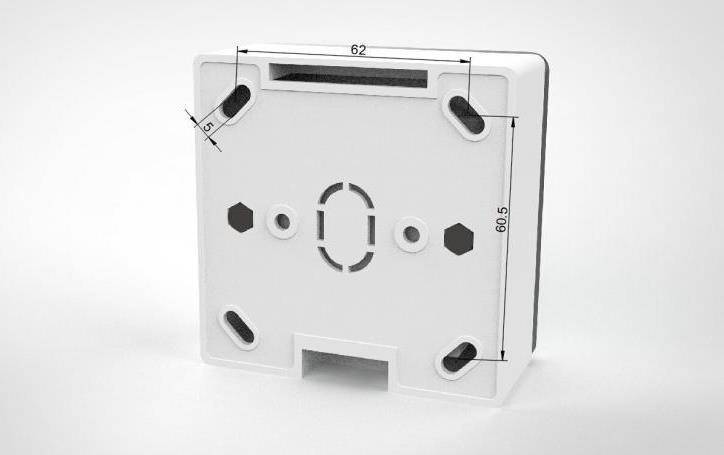

图 1-3 灯光联动装置安装尺寸
1.4 设备接线示意图
灯光主控开关与扩展开关接线示意图

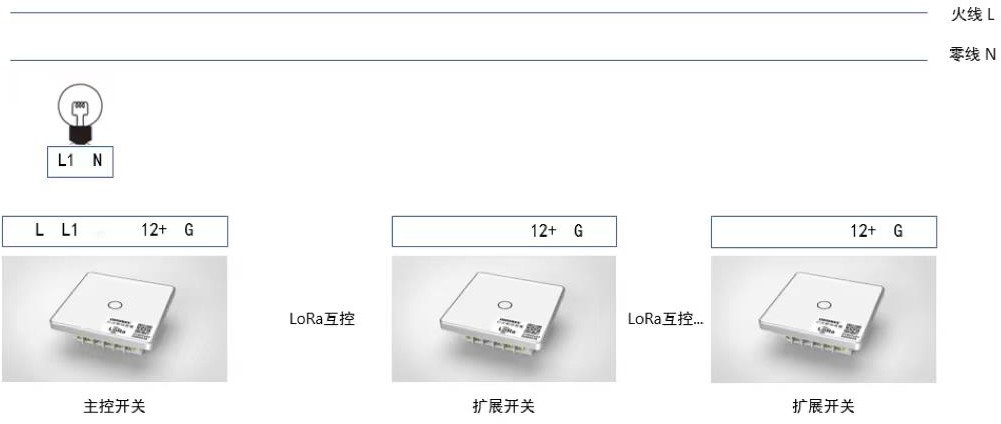

图 2-1 接线示意图

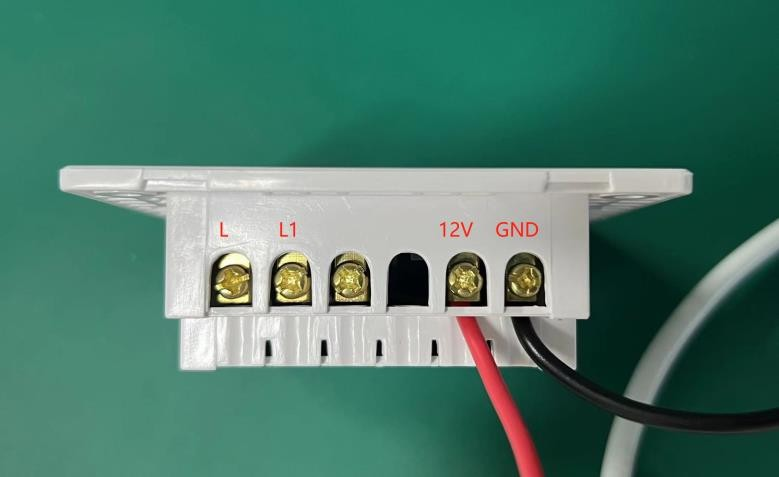

图 2-2 实际接线端子（主控）
主控开关和扩展开关采用 DC12V 供电，灯光接入主控开关火线控制输出 L1，扩展开关只需保证供
电即可。

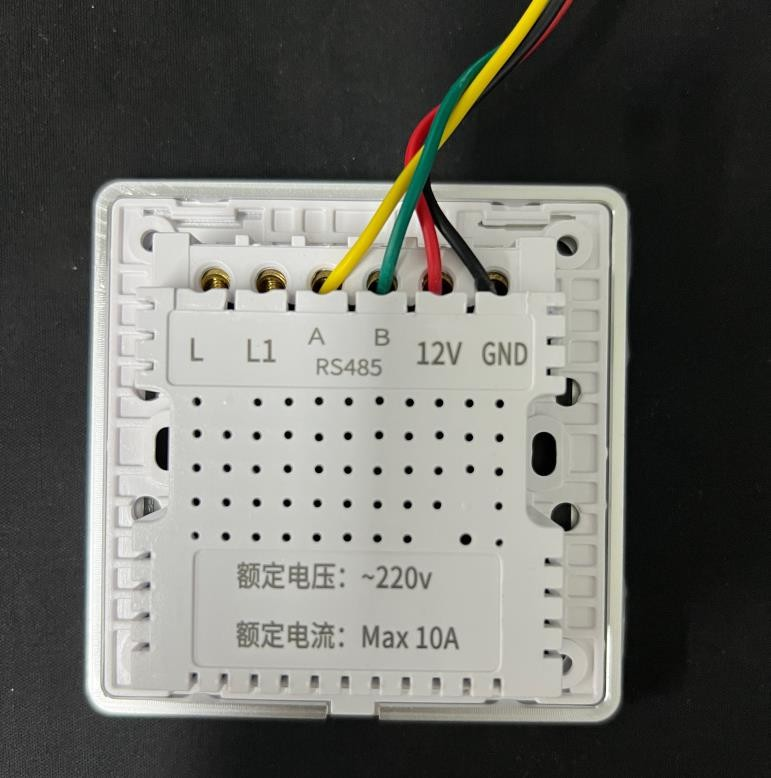

图 2-3 实际接线端子（有线设备）
注：出厂前，主控和扩展已做配置。
二、 技术指标
2.1 工作条件
⚫ 环境温度：-20℃～70℃
⚫ 环境相对湿度：5～95%RH
⚫ 大气压力：70kPa～106kPa
⚫ 施工要求：需客户供一路 DC12V 电源，用于设备供电,安装要在墙壁上开槽装暗盒，需得到客
户认可。
2.2 性能参数
| 参数名称 |
参数内容 |
| 工作电压 |
标称 DC12V 供电（范围 DC 9.6-14.4V） |
工作电流 |
开灯：平均电流 38mA；最大电流：118mA
关灯：平均电流 9mA；最大电流：88mA
（基于 2 分钟上报一次数据） |
| 功耗 |
≤5W |
| 控制输出接线方式 |
零火接线 |
| 控制输出最大功率 |
1000W（单路） |
| 控制输出最大电流 |
AC/DC220V，≤10A |
| 开关类型 |
电容触摸按钮 |
| 按钮颜色 |
LED 蓝色指示 |
| 面板材质 |
钢化玻璃 |
| 数据通信方式 |
LoRa 无线通信 |
| 无线通信频段 |
470～510MHz |
| 数据上送频率 |
配置上送频率范围 1 次/分钟至 1 次/30 分钟 |
| 协议 |
《QGDW 12021 输变电设备物联网节点设备无线组网
协议》、《输变电设备物联网传感器数据规范》 |
| 发射功率 |
≤17dBm |
| 无线传输距离 |
大于 50m |
| 开关尺寸 |
正面 86*86mm 入墙 28mm |
| 安装方式 |
螺钉安装 |
| 防护等级 |
IP40 |
表 1 设备性能参数
| 指示灯动作 |
操作 |
指示信息 |
| 闪烁 |
传感器定时采集数据 |
采集数据 |
表 2-1 指示灯说明
表 2-2 面板灯说明
