一、产品介绍
1.1 功能概述
XZ-KTCS 空调/除湿联动装置主要用于对站房内空调的远程控制。该产品内置市面上常见的 63 种空调品牌近 1000 种红外码库，无需红外学习，只需简单对码即可实现远程控制。对于内置红外码库不支持的空调，通过简单地学习也可实现远程控制。嵌入式 MCU、高可靠性设计，抗干扰性能满足国标Ⅲ级以上。具有无线 LoRa（或 RS485）通信功能，满足了系统组网的要求。
1.2 结构框图

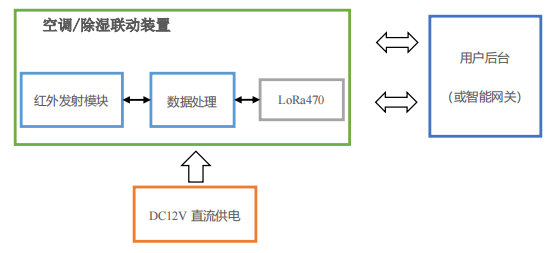

图 1——空调／除湿联动装置结构框图
1.3 性能特点
❖ 设备内置市面上常见的 63 种空调品牌近 1000 种红外码库，只需简单对码即可实现远程
控制
❖ 对于内置红外码库不支持的空调型号，通过简单地学习也可实现远程控制
❖ 数据可无线远距离传输
❖ 待机低功耗设计，使用寿命长
❖ 抗干扰性能满足国标Ⅲ级以上
❖ 符合 Q/GDW 12021-2019《输变电设备物联网节点设备无线组网协议协议》要求
❖ 符合 Q/GDW 12184-2021《输变电设备物联网传感器数据规范》要求
1.4 1 产品外观及尺寸

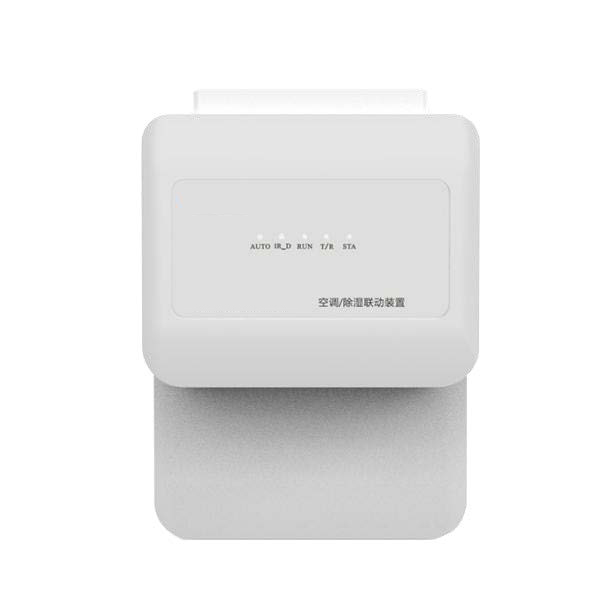

图2——空调／除湿联动装置外观图
空调／除湿联动装置 125mm×164.4mm×103mm

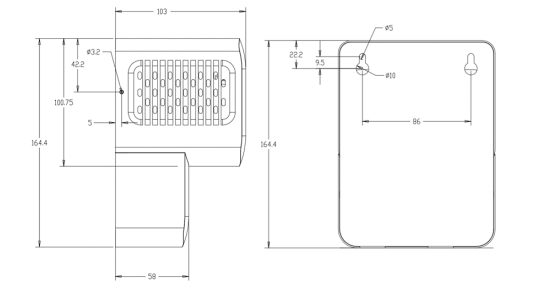

图3、图4、图5——空调／除湿联动装置尺寸
二、技术指标
2.1工作条件
| 工作环境 |
| 环境温度 |
-40℃～80℃ |
| 环境湿度 |
0~99%RH |
施工要求 |
需客户供一路 DC12V 电源，用于设备供电, 固定式安装要在墙壁上打孔，需得
到客户认可 |
| 数据协议 |
支持《输变电设备物联网传感器数据规
约》 |
| 通信参数 |
| 无线调制方式 |
LoRa |
| 工作频率 |
470MHz（默认） |
| 通讯协议 |
《Q/GDW 12021-2019_输变电设备物联网
节点设备无线组网协议协议》 |
数据上送频率 |
可配置范围为 1~30 分钟/次，超出范围
恢复为 2 分钟（不休眠）/15 分钟（休眠） |
| 发射功率 |
≤17dBm |
| 无线传输距离 |
＞50 米 |
有线通讯接口
（有线、无线二选一） |
RS485 波特率：9600
MODBUS 协议 RTU 传输CRC16 校验 |
表 2——工作条件
2.2性能参数
| 空调／除湿联动装置参数 |
| 工作电压 |
标称 DC12V 供电（范围 DC 9-30V） |
| 工作功耗 |
小于 1W |
| |
平均电流约 11.07mA |
| |
峰值电流约 46.94mA |
| 通信方式 |
无线 LoRa |
| 串口波特率 |
115200 |
| 防护等级 |
IP40 |
| 红外模块参数 |
| 红外码库 |
内置 63 种常见空调品牌近 1000 种红外
码 |
| 红外码学习 |
支持 |
表 3——性能参数
*使用无线与有线数据传输中最小分辨率显示不同，以实际传输数据协议为准。
2.3指示灯参数
| 指示灯 |
颜色 |
说明 |
| AUTO |
绿色 |
模块工作为自动模式 |
| IR_T |
绿色 |
有红外码发出 |
| RUN |
绿色 |
模块正常工作时，每秒闪烁一次 |
| T/R |
红绿双色 |
模块接收或发送数据时闪烁 |
表 4——指示灯参数
