产品描述

无源无线测温装置是我公司针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高的故障隐患而开发的能够及时监测到电气接点温度的装置。该产品采用低功耗设计、无线测温等技术,具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点,能很好的解决高电压状态下的温度测量问题。
应用:高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜,电缆等设备的温度监测。
我公司最新开发国网输变电微功耗通讯规约,局放、无线测温、烟感、水浸、温湿度、SF6、门磁等。
技术参数:
供电电源 AC/DC 85~264V
功耗 ≤5W
测温通道 240个(支持1到240个温度采集点)
传输距离 300 米(空旷距离)
仪表工作环境温度 -10℃~65℃
仪表工作环境湿度 <95%RH
报警输出口 继电器无源节点输出(4路常开)
通讯接口 RS-485 (高速光耦隔离)
温度测量范围 -40℃~120℃
分辨率 ±0.1℃
精度 ≤±2℃
工作电源 感应取电(启动电流:>5A
传感器耐受温度 200℃
电池电量显示 0-100%
环境温湿度控制 湿度控制0-100%    温度控制-40-120℃


无线测温装置分显示型测温主机和无显示型测温接收终端,各种测温主机可接我司各种型号的测温传感器。测温主机带有双RS485通信接口,可选配NB-OT、4G、WF1、Lora、蓝牙、网口等多种通信接口,都可通过网络上传至测温云平台,通过手机APP查看现场数据。


产品特点
  • 多达20种测温主机,可根据现场应用灵活选配。
  • 丰富的通信接口:具有双RS485、以太网、NB-1OT、4G、WiFi、Lora、蓝牙等多种通信接口。
  • 所有主机都可通过上网方式上传到夏众测温云平台,并可同过手机APP查看现场数据。
  • 多种触屏测温主机可现场存储大量数据,具有历史曲线、事件记录、趋势分析等功能。
  • 安装方式:导轨安装、壁挂安装、嵌入式安装等多种安装方式。

10寸触摸屏局放测温集中显示接收终端
无线频率 433M
管理传感器数量 最多可接入240只无线温度传感器+无线湿度传感
显示方式 10寸触摸屏/7寸触摸屏(选配)、分辨率1024*600
存储容量 1+8G
事件记录 保存最近一年事件记录

通讯接口
RS485(M0DBUS-RTU协议),可配2路RS485接口
以太网口(MODBUS-RTU协议);
4G(选配)(不含SIM卡和通讯资费); Wifi/蓝牙(选配)
继电器输出 可选配2路,触点容量AC220V/5A
工作电源 DC12V~30V
外形尺寸 260*210*55mm
安装方式 壁挂(选配


集中型无线测温装置
无线频率 433M
管理传感器数量 最多可接入240只无线温度传感器+无线湿度传感
显示方式 4.3寸彩屏显示+触摸按键
通讯接口 RS485MODBUS--RTU协议)可配2路RS485接口
Lora无线通讯接口(选配)通讯距离1500m
继电器输出 可选配2路,触点容量AC220V/5A
工作电源 AC85~265V/DC110~370V其它工作电源可定
外形尺寸 150*130*60mm
安装方式 壁挂


开关柜无线测温装置
无线频率 2.4G/433 可选
管理传感器数量 最多可接入24只无线温度传感器+无线湿度传感
显示方式 高亮度LCD显示
通讯接口 Rs485  (MODBUS--RTU协议)
继电器输出 可选配2路,触点容量AC220V/5A
工作电源 AC/DC 85~264V
开孔尺寸 163*105mm
安装方式 嵌入式安装


DTU无线测温装置
无线频率 433M
管理传感器数量 最多可接入120只无线温度传感器+无线湿度传感
显示方式 无显示

通讯接口
RS485(M0DBUS-RTU协议),可配2路RS485接口
Lora无线通讯接口(选配),通讯距离1500m NB-iot无线上网(自带SIM卡);
以太网口(MODBUS-RTU协议)
工作电源 DC9-36V
外形尺寸 90*65*25mm
安装方式 壁挂


无线测温接收装置
无线频率 433M
管理传感器数量 最多可接入120只无线温度传感器+无线湿度传感
显示方式 无显示
通讯接口 RS485(M0DBUS-RTU协议)
工作电源 DC9-36V
外形尺寸 88*59*37mm
安装方式 导轨式



DTU户外无线测温终端
无线频率 433M
管理传感器数量 最多可接入240只无线温度传感器+无线湿度传感
显示方式 无显示

通讯接口
RS485(M0DBUS-RTU协议),可配2路RS485接口
Lora无线通讯接口(选配),通讯距离1500m NB-iot无线上网(自带SIM卡);
以太网口(MODBUS-RTU协议)
工作电源 DC85-265V
安装方式 壁挂




在线温度传感器:

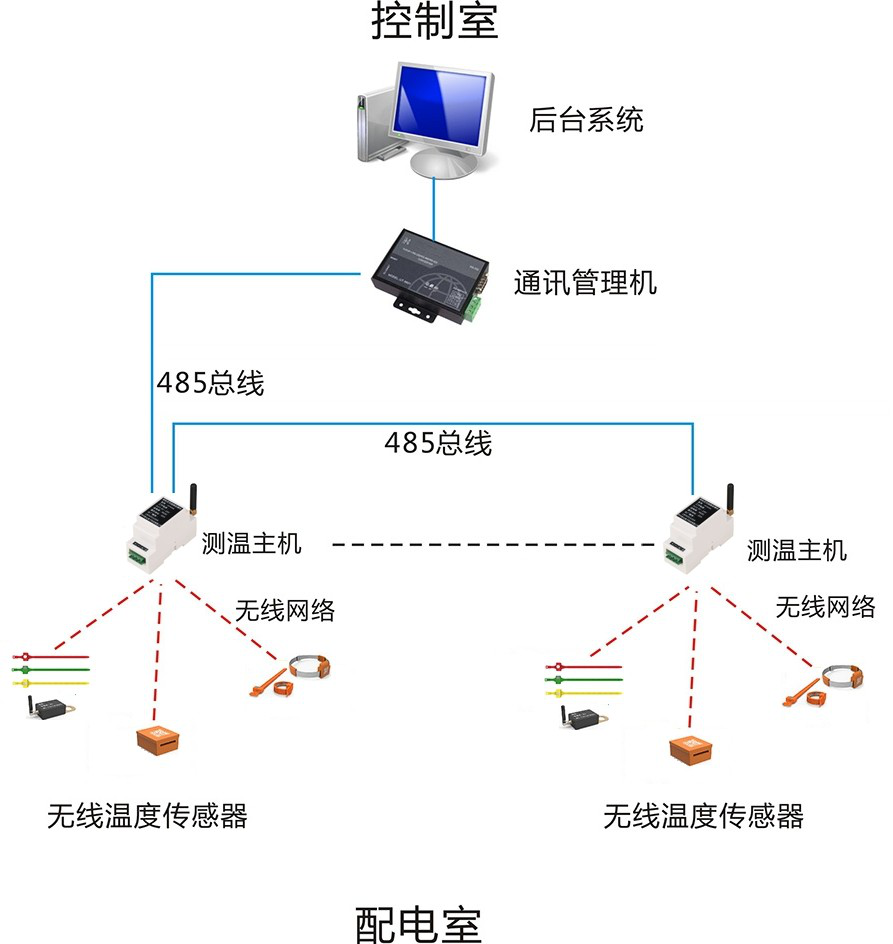

由电脑后台、无线测温主机和温度测量三部分组成。测温后,将温度数据通过无线方式传递给测温通讯终端。主要安装在易发热的电缆连接、变压器与开关的表面。每个无线温度传感器具有的ID编号,实际安装使用时记录每个传感器的安装地点,并与编号一起录入温度检测工作站计算机数据库中。传感器每隔一定时间(可以事先设定)自动发射一次监测点的温度数据,发现温度异常立即报警,可不受发送周期限制。
测温通信终端(温度显示仪):安装在集控室内,负责接收各无线温度传感器发送出的温度数据,在数据库中作长期保存,实时显示监测点.
测温工作站:负责接收各温度显示仪上传的温度数据集中显示、分析处理。通过安装在PC机上的后台监测软件,以电子地图的形式显示各测温点的位置及温度变化,实时在线远程监测。

在线测温测温的优点:
安全性:独立式等电位绝缘安装,有效避免爬电影响,不降低电气设备的安全性能。
准确性:进口高精度数字式温度传感器,采用接触式测温,十分接近发热点能快速准确的监测测温点 的温度变化。
灵活性:体积小,安装简便、组网灵活,有线或无线均可,方便监控点数量的增加。
易用性:基于优良的操作平台,采用模块化设计,操作简便。方便与各系统的局域网、广域网相连接,融入自动化综合控制系统。预留相应接口,方便扩充,保证未来的适应性。
低功耗:低功耗设计,在保证正常测温的情况下,延长传感器的使用寿命。
传感器的安装:

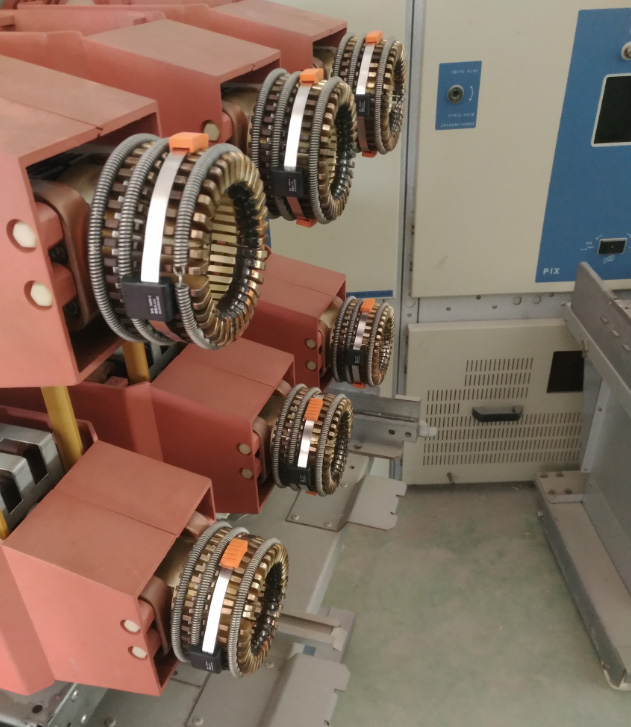

温度传感器安装在需要监测温度的部位上(如静触头,主母线等)。A、B、C三相每相安装一个温度传感器。母线专用热缩管固定,利用数据线把测量到的温度模拟值送出到无线发射盒。无线发射盒安装在与温度传感器处于等电位的母线上,无需进行特殊的绝缘处理。
安装部位:
高压开关柜:母排, 静触头,电缆搭接等部位。 低压柜:出线桩头、断路器进出线端。 固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。 低压开关柜:空开进线、出线、电缆出线等部位。
