产品描述

一、概述

箱变、集装箱式变电站等机柜属于户外电气设备,运行环境十分恶劣例如:早晚温差大、基础返潮 大、空气相对湿度大、夏季温度过高等等问题,现场运行的大量机柜内部出现了不同程度凝露或结冰情况。凝露产生的水珠滴落在机柜内部元器件、接线端子、母排等上边,形成绝缘缺陷和事故,危及设备和人身 安全。本系统针对凝露或结冰形成机理(空气的相对湿度、箱体内的空气温度等)采用综合治理控制,彻 底破坏凝露或结冰形成条件,消除机柜凝露或结冰。

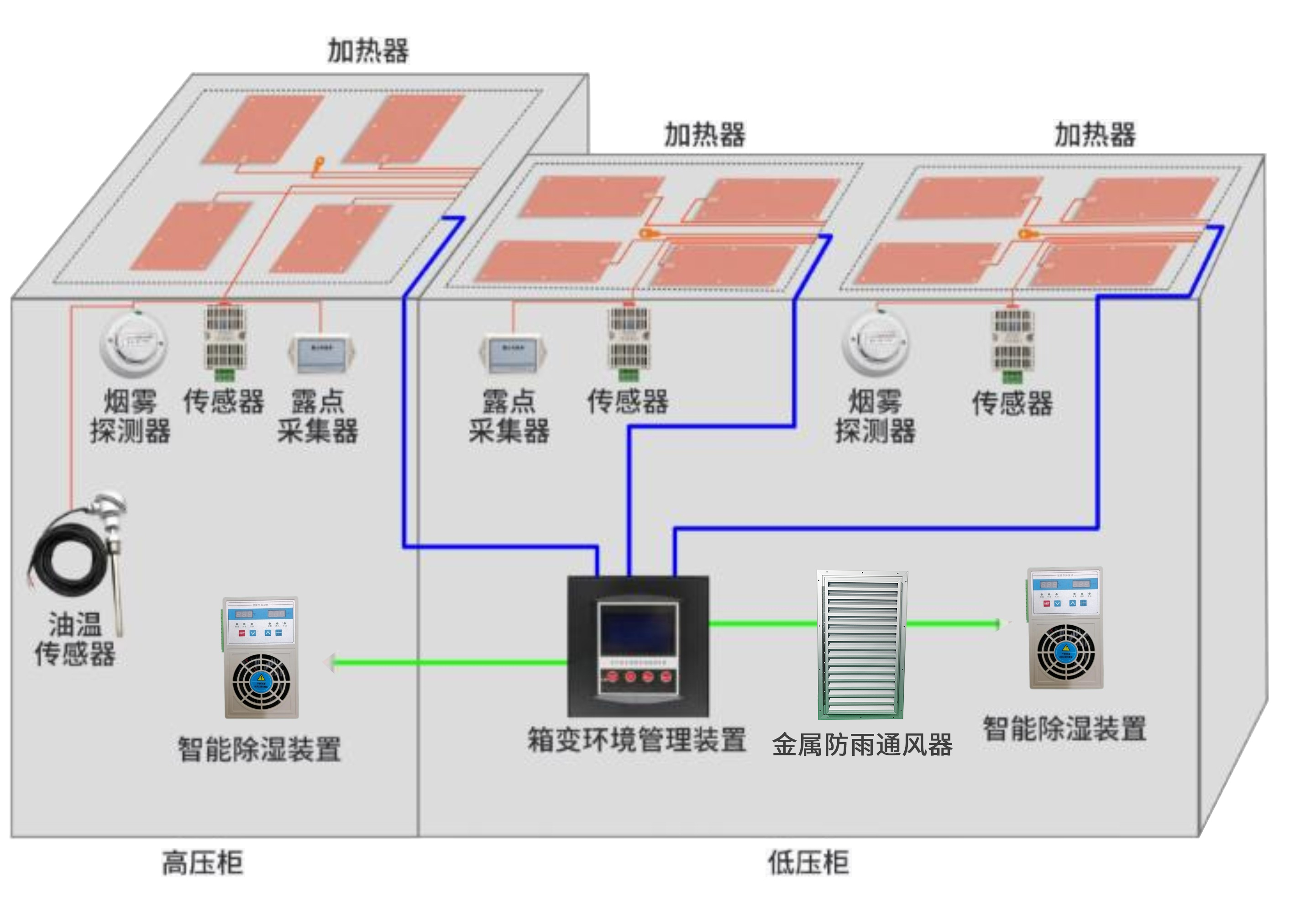

本产品由 XZ-OS1000  系统主机、箱体专用加热膜和微型抽湿机三大部分组成。
本产品可以测量箱体内的 2 路环境温度和湿度,2 路露点数据,2 路烟雾报警, 1 路油面温度数据。其中环境湿度控制微型抽湿机的工作,环境温度控制风机输出,露点控制箱体加热膜的工作。
本产品具有 2 路箱体加热膜输出(无源2 路微型抽湿机控制输出(无源1 路,1 路风机输出(无2 路烟雾报警输出(无源1 油温报警输出(无源) 2 路油温超温跳闸输出(无源
采用液晶屏显示,可以显示所有传感器的测量状态、负载起控状态、故障信息、报警信息等。 微型抽湿机采用我公司现有产品,具体性能请查阅我公司微型抽湿机说明书,选择合适的型号。

、开箱检查

打开包装盒后,请按下列清单仔细检查是否缺少或损坏,如发现有任何一项缺少或损坏,请立即与您的供应商联系。

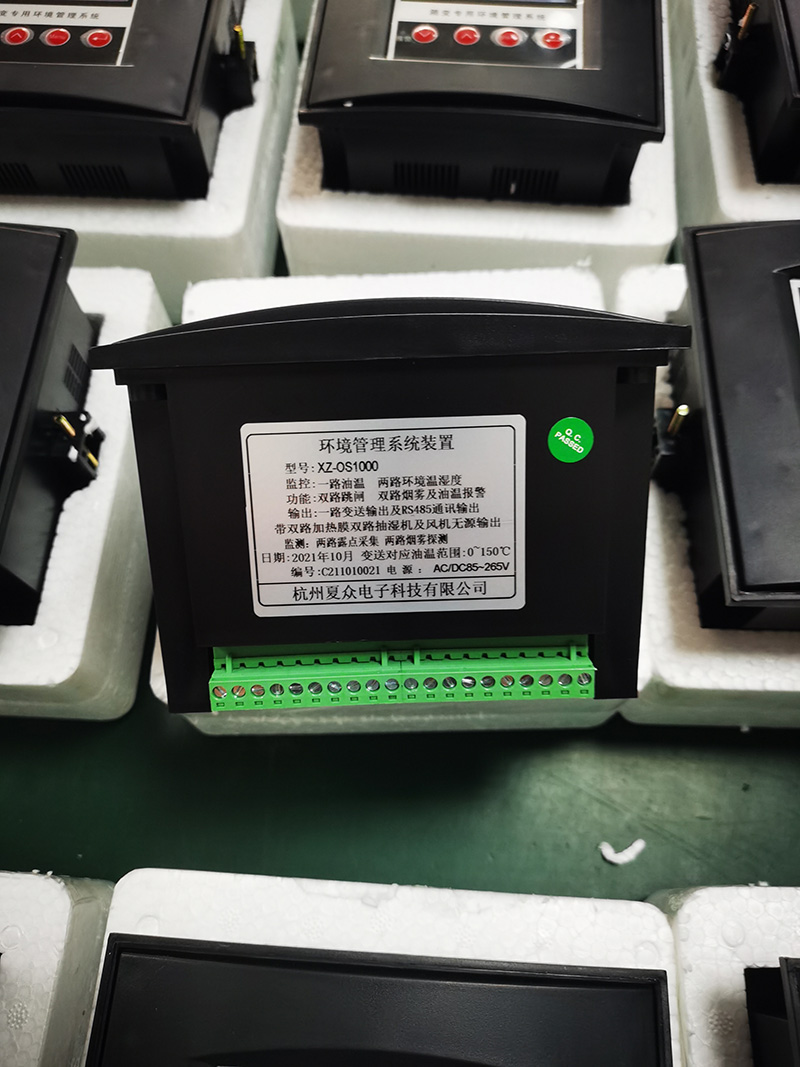

  • XZ-OS1000 箱变专用环境管理系统主机 1
  • 配套环境温湿度传感器 2 套(含引线
  • 露点采集器 2 套(含引线
  • 烟雾探测报警器 2
  • 铠装油面温度传感器 1 套(含引线
  • 固定型微型除湿装置 2 (30W,60W,150W 可选)

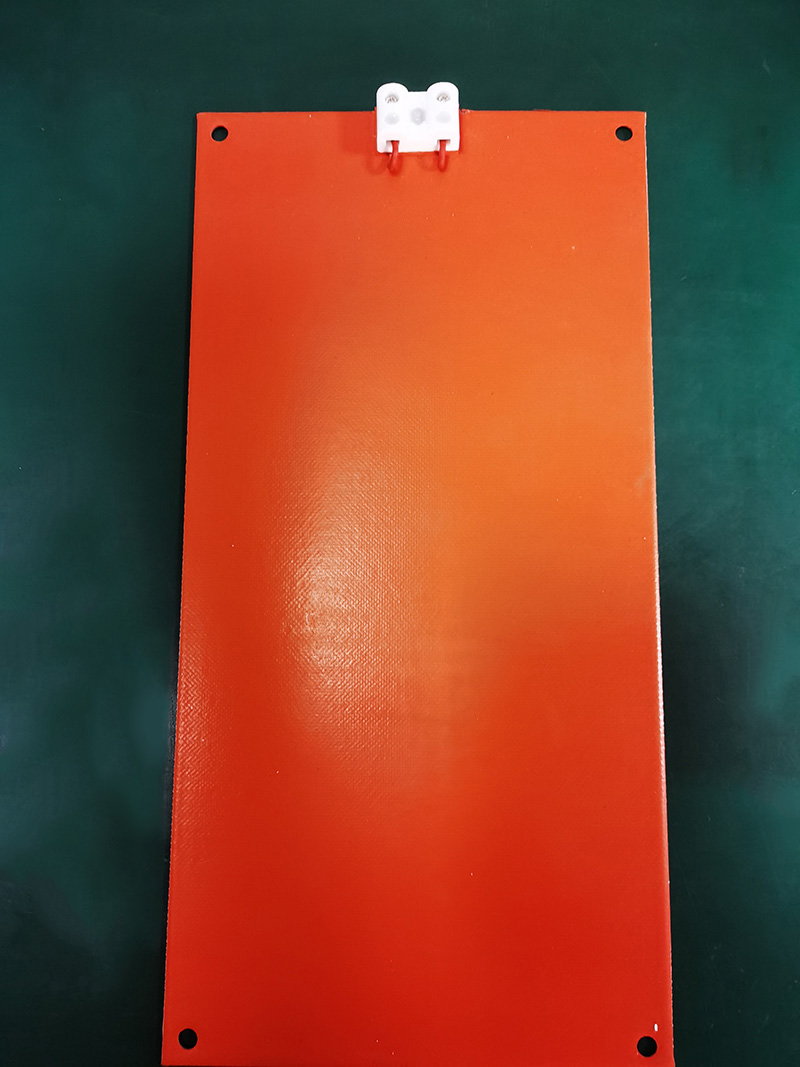

  • 柜体硅胶加热膜 2 (加热温度不大于 75)
  • 金属防雨通风器 2 套 (含引线)
  • 使用说明书 1
  • 合格证 1

、技术指标

  • 供电电源:85-265V/AC45-60Hz100-400V/DC
  • 工作环境:-40℃~70℃,≤90% RH,不结露;大气压力 80  110Kpa,海拔高度<4000m
  • 存储环境:包装好的产品应贮存在40+55℃、相对湿度不大于 85%不结露、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内;
  • 功耗:15W(不含负载
  • 环境温度测控范围:-40~80℃;
  • 环境温度测控精度:1.0 级;
  • 环境湿度测控范围:20%RH99%RH
  • 环境湿度测控精度:±3RH  (25℃,标准大气压下)
  • 露点采集器温度测量范围:-40~80℃;
  • 露点采集器温度测控精度:1.0  级;
  • 负载总功耗:2200W
  • 继电器触点容量:5A250VAC/5ADC30V(加热膜、抽湿机、风机)
3A250VAC/3ADC30V(故障输出、超温报警、功率不足报警)
  • 油面温度测控范围:-40~150℃,精度:±1℃;
  • RS485 通讯:1200bps/2400bps/4800bps/9600bps/19200bps;兼容 MODBUS-RTU 通讯协议;最多可接 28
  • 台装置,通讯距离最大为 1000 米;
  • 抗电强度:2000V
  • 绝缘性能:100M
  • 安装方式:面板式安装;

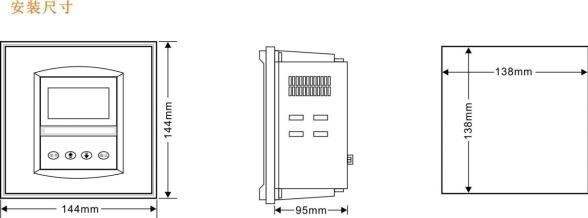

  • 外形尺寸(长×宽×深144mm×144mm×92mm
  • 开孔尺寸:138mm×138mm
  • 运输环境:包装好的产品在运输过程中的贮存温度为25+55℃,相对湿度不大于 90%不结露产品可承受在此环境中的短时贮存;
  • 试验标准 GB/T 17626.5-2008/IEC 61000-4-5:2005 2
  • GB/T 17626.2-2006/IEC 61000-4-2:2001 2
    GB/T 17626.4-2008/IEC 61000-4-4:2004 3
    GB/T 17626.8-2006/IEC 61000-4-8:2001 4
  • 主机设计寿命:>15 年。
四、加热控制逻辑表
   环境管理系统加热控制逻辑表
加热器工
作模式
环境温度
下线启动
露点会差启动 温差启控 冰点采集启控 二进制表示法
0 × × × × 0000 强制关闭加热器
1 × × × 0001 单独温度下限控制
加热器
2 × × 0010 单独露点回差控制
加热器
3 × × 0011 温度下限与露点温差同时控制
4 × × × 0100 加热单独板体温差
控制加热器
5   × × 0101 温度下限与温差同
时控制加热
6 × × 0110 露点与温差同时控
制加热
7 × 0111 温度下限与露点及
温差同时控制加热

注释
温度下限默认值:
5℃
露点回差默认值:5℃ 温差默认值:
-3℃
冰点启控默认值:0℃
启控逻辑 环境温度<下限值 板体温度<露点温度+2℃ (板体温度 - 环境温度)<温差值 环境温度<冰点温度启控值 环境温度<冰点温度启控值



停止逻辑


环境温>=下限+ 回差

板体温度>=露点温度+ 2℃ +露点回


(板体温度-环境温度) >= 温差+ 露点回差
环境温度>= 点温度启控值+回差
(4 位二进制相=0)=> 关
闭加热器



停止逻辑

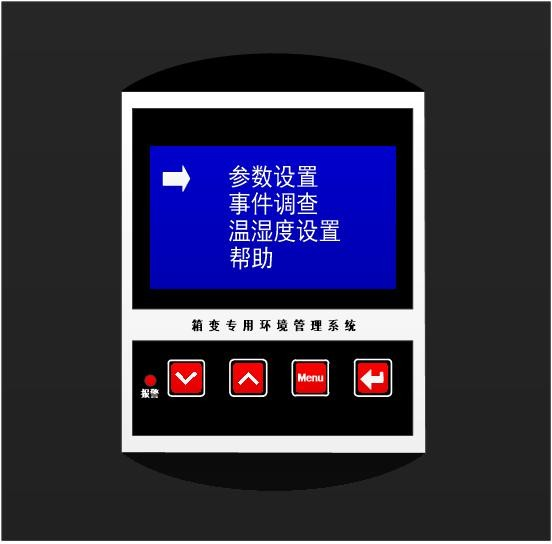

五、产品面板示意图

 面板功能说明
1 显示屏 128×64 点阵屏,用来显示测控信息及参数设置界面
2 “上移”按键 A.在菜单选择用来向上移动选择项;B.在参数设定时用来增加数值大小;
3 “下移”按键 A.在菜单选择用来向下移动选择项;B.在参数设定时用来减小数值大小;
4 “手动/取消”键 A.用来取消当前的操作 B.在测控界面下进入手动启停界面
5 “设置/确定”键 A.用来确定进入对应的参数设置项目;B.用来确定用户输入的参数,并保存
对应的参数。

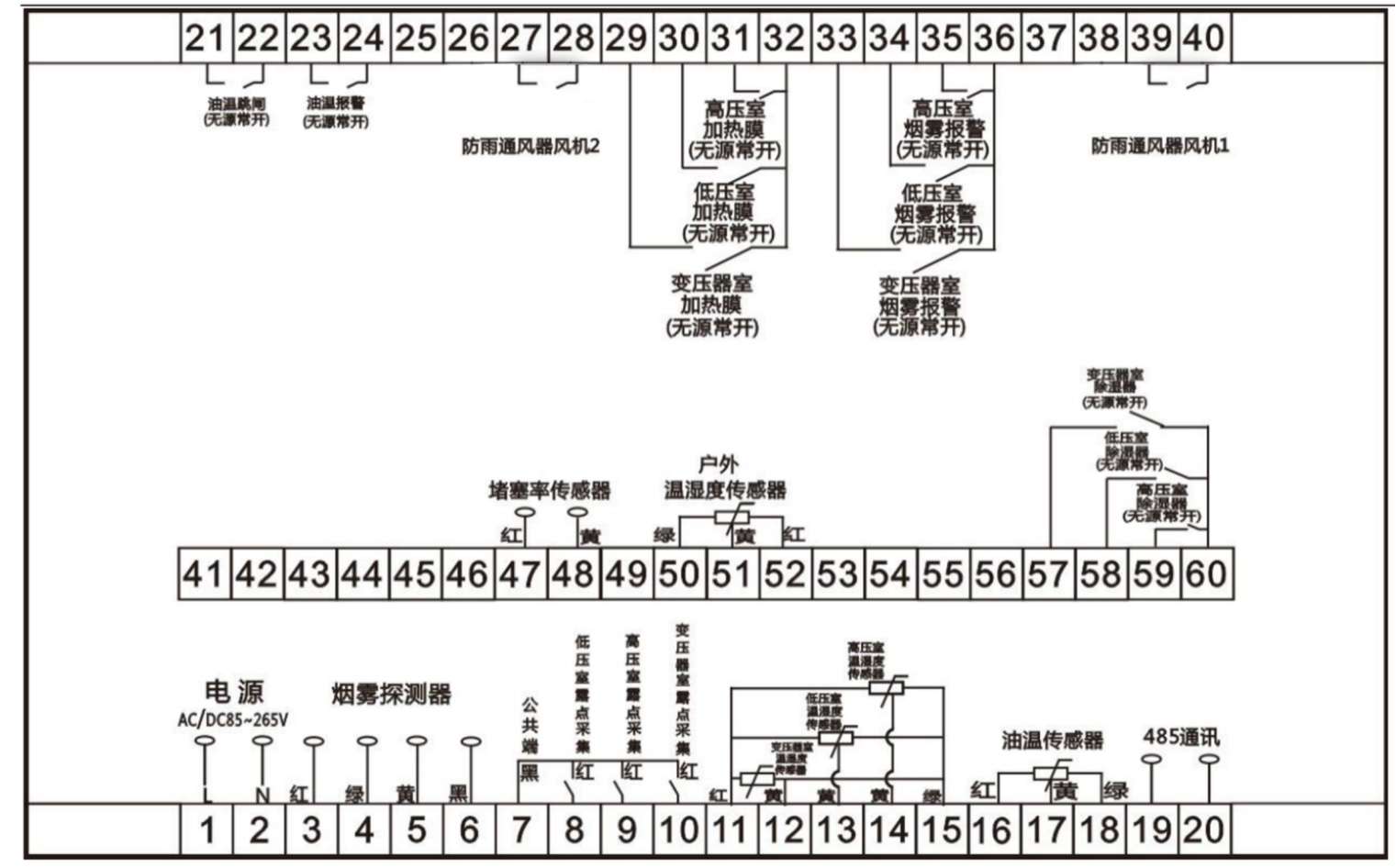

六、接线方式

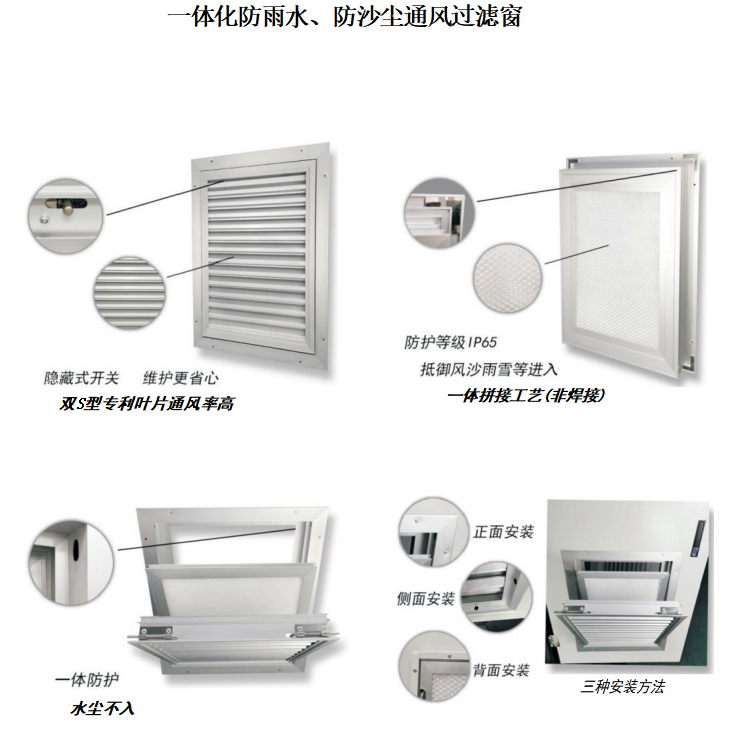

产品名称 防沙滤尘一体化百叶窗/防水滤尘百叶窗/防水防沙通风窗/防水滤尘装置
规格型号
主体材质 铝合金 AL6063
表面处理 本色阳极氧化;
防护等级 IP65(有第三方检测报告)
功能 通风散热,进风过滤功能,具有防雨、防水、防雪、防风沙、防沙尘和空气过滤作用;
性能描述 1、百叶窗叶片为双S 型结构,叶片为环环相扣,强制改变进风的走向为非直线路径,经过多次拐弯通 道由室外进入到室内,强有力的抵御沙尘颗粒随风进入到室内,沙尘颗粒及雨水碰撞到叶片的时候, 自动反弹往外流出来,另外百叶窗根部开设有排水孔,有雨水溅入后,水自动从底部的排水孔往外 流出,具有较强的防雨、防水、防雪、防沙功能。
2、以任意方向和角度对百叶窗进行喷水均能做到滴水不进。同时百叶窗后端加装有滤尘网,能有效过 滤掉从室外进入到室内的空气中自带的灰尘,保证室内空气干净,避免室内电气设备及相关器件受 灰尘侵扰;滤尘网打开之后,可以轻松从滤网内侧面取出滤棉,更换新的滤棉;
3、滤尘网打开方式为抽插式,且为外部维护,无需进入箱体内,省时省力。
应用领域 1、用于长期有通风要求的机房,集装箱房尤其是光伏箱,储能箱,SVG 箱,箱变,充电桩及其他特殊 电气设备机箱机柜的进风口;
2、主要用于光伏电站、风电场、火电站,变电站中的 SVG 室、高压变频器室、光伏逆变房、柴油发电 机组机房、等电气设备机房的进风口;
3、主要用于沙漠地区或沙尘暴严重地区且有通风要求的电厂汽机房、锅炉房以及控制楼等;
4、主要用于工业空调、通风净化、桥梁除尘、机场、造船等建筑行业;
订购形式 根据用户要求定制,任何尺寸规格均可制作,并提供整体通风排风散热解决方案
