一、 产品介绍
1.1 功能概述
风机联动装置具有实时上报风机运行状态，实现风机远程与本地互控智能联动控制功能，解决普通远程控制开关不能实现本地控制与远程控制同步的问题。采用智能与机械结合，内置长寿命微 电机，高性能灭弧系统，通过无线 LoRa 通信，解决传统风机联动装置接线复杂费力问题，可放任 意位置，实现多控功能。采用标准微箱体可暗装或明装，安装便捷，具有本地手动操作手柄，LED 状态指示，智能断电状态记忆，单路控制电流默认 16A（可选 32A，63A，100A），低功耗无线 LoRa 通信，实现电力站房设备物联网无线组网。

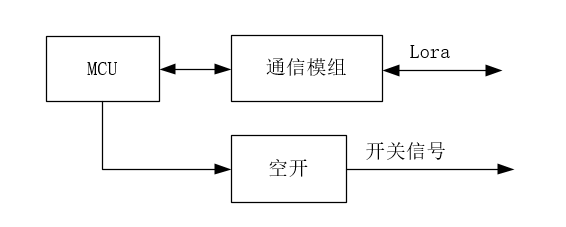

图 1 风机联动装置产品结构框图
1.2 性能特点
⚫ 电力站房风机联动控制，标准微箱体可暗装或明装，具有本地手动操作手柄，LED 状态指示， 风机状态实时上报，本地与远程同步控制
⚫ 无线 LoRa 远距离传输(或 RS485)实现风机联动
⚫ 待机低功耗设计，高性能灭弧系统，使用寿命长
⚫ 符合 Q/GDW12021 输变电设备物联网节点设备无线组网协议要求
1.3 产品外观及尺寸

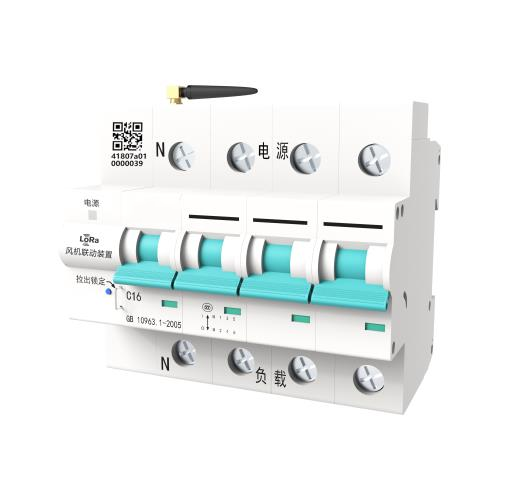

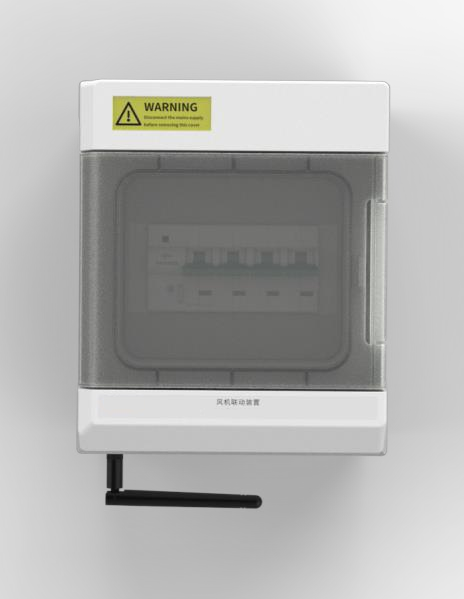

图2-1 风机联动装置产品图片（右为带安装壳外观）

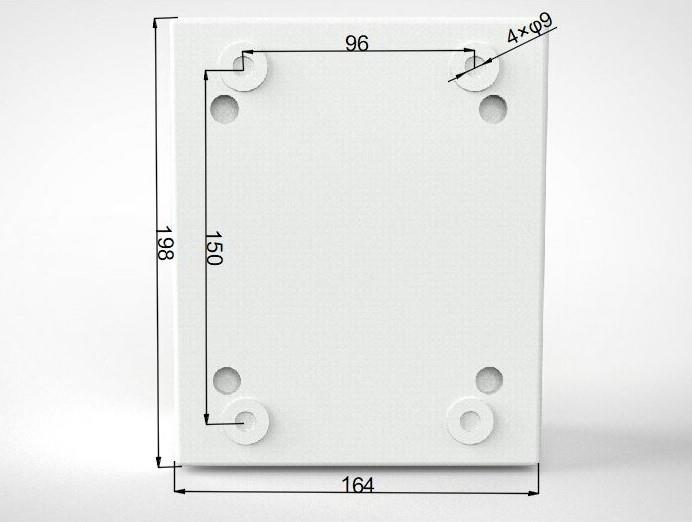

图2-2风机联动装置安装尺寸图
1.4 设备电气接线

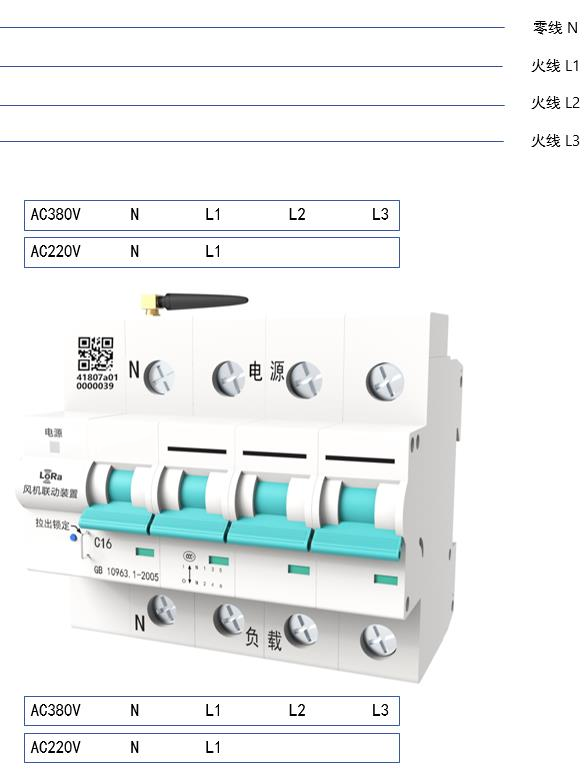

图 3 安装接线图
注：220V 供电时，需将 L1 连 L2 ，L2 连 L3。
若是有线设备则：
| 序号 |
线序颜色 |
功能描述 |
| 1 |
黄色 |
RS485A |
| 2 |
绿色 |
RS485B |
表 1 有线风机联动装置电气连接线序
二、 技术指标
2.1 工作条件
l 环境温度：-20℃~+70℃
l 环境相对湿度：10％～95％无冷凝
l 大气压力：70kPa～106kPa
l 施工要求：需客户供一路 DC12V 电源，用于设备供电, 固定式安装要在墙壁上打孔，需得到客
户认可。
2.2 性能参数
| 参数名称 |
参数内容 |
| 工作电压 |
AC 220V/380V（允许偏差-20%～+20%） |
| 功耗 |
≤5W |
| 交流断路器出口电压 |
AC 380V/220V |
| 最大电流 |
默认≤16A（可选 32A，63A，100A） |
| 控制输出 |
平台与本地互控智能联动 |
| 本地控制 |
手动操作手柄 |
| 运行 |
LED 指示 |
| 智能状态 |
智能断电状态记忆 |
无线通信 |
支持《输变电设备物联网节点设备无线组网协议》
无线调制方式：LoRa 发射功率：≤17dBm 工作频段 470~510MHz 通信距离大于 50 米 |
| 无线数据上送频率 |
配置上送频率范围 1 次/分钟至 1 次/30 分钟 |
有线通讯接口
（有线、无线二选一） |
RS485 波特率：9600
MODBUS 协议 RTU 传输 CRC16 校验 |
| 防护等级 |
IP40 |
| 安装方式 |
壁挂螺钉 |
表 1 设备性能参数
| 指示灯动作 |
操作 |
指示信息 |
| 闪烁 |
传感器定时采集数据 |
采集数据 |
表 2-1 指示灯说明
| 空开动作 |
指示信息 |
| 向上打开 |
风机开 |
| 向下闭合 |
风机关 |
表 2-2 空开动作说明
