一、产品介绍
1.1 概述
站房智能辅助与人工智能可视化网关（Intelligent assistant and visual gateway of distribution station）是智慧物联体系“云管边端”架构的边缘设备，具备信息采集、物联代理及边缘计算功能，支撑营、配电及新兴业务。采用硬件平台化、功能软件化、结构模块化、软硬件解耦、通信协议自适配设计，满足高性能并发、大容量存储、多采集对象需求。 实现配电站房数据信息的采集、存储、加密、上报以及设备的协议适配、工况自检分析等。 配电站房智能辅助监控系统应用平台部署在 IV 区，站端监测数据使用 4G 公网通道，通过站房站房智能辅助与人工智能可视化网关，APN 专网，经主站防火墙、入侵检测系统接入到国网公司物联管理（IoT）平台和可视化平台，通过物联管理平台分发至配电站房智能辅助监控系统应用平台。对于新建站房，站房智能辅助与人工智能可视化网关通过以太网、串 行、微功率无线等方式接入配电站房内的所有传感器设备、联动控制设备和视频设备；对于存量站房，确保与配电站房内原有存在的所有传感器设备、联动控制设备和视频监控设备的联通与接入。
1.2 逻辑结构图

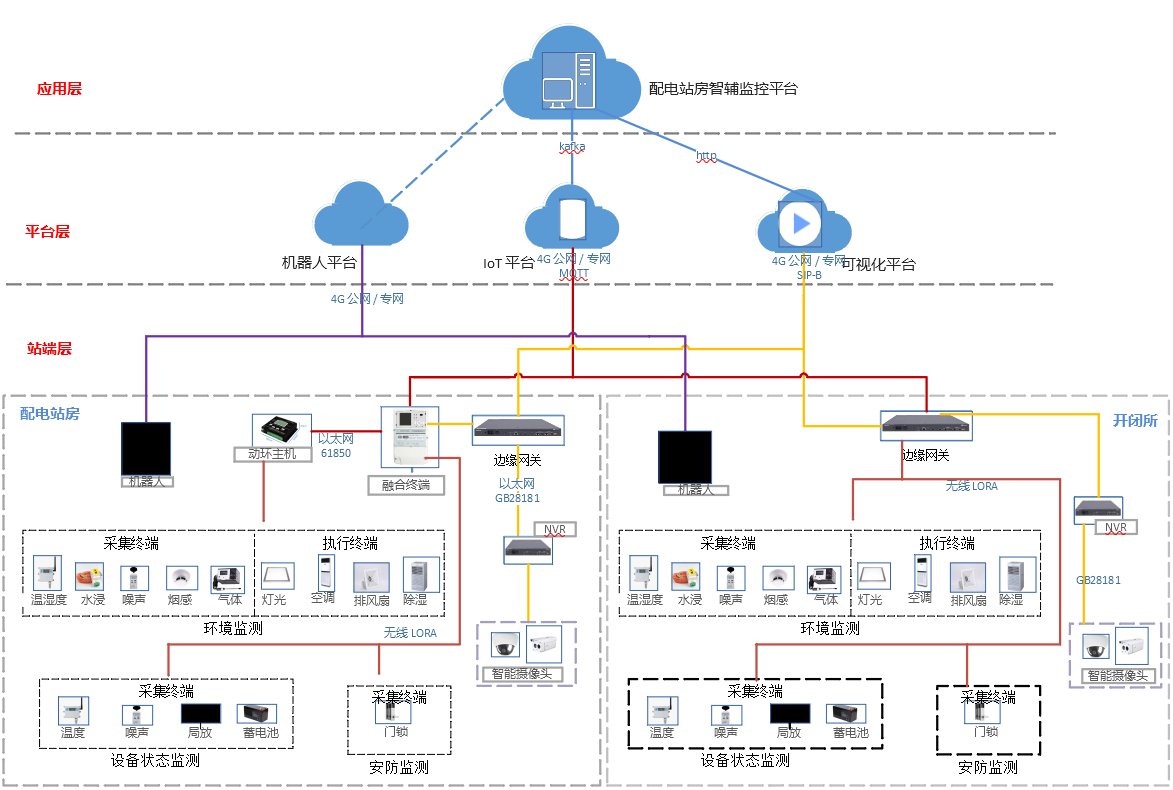

站端监控系统通过融合终端和站房智能辅助与人工智能可视化网关设备进行站内实时数据的采集上送，站房智能辅助与人工智能可视化网关接收站房环境数据信息，同时接收站内设备状态、安防信息、视频监控等监测数据，将监测数据通过通过 4G（APN）方式上送 IoT平台；同时站房智能辅助与人工智能可视化网关将视频监控信息通过 4G（APN）方式上送可视化平台。开闭所等无融合终端的场所，由站房智能辅助与人工智能可视化网关采集站端数
据分别上送 IoT 平台和可视化平台。
1.2 执行标准及规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。
GB/T 2423.1 电工电子产品环境试验 第 2 部分：试验方法 试验 A: 低温
GB/T 2423.2 电工电子产品环境试验 第 2 部分：试验方法 试验 B: 高温
GB/T 2423.3 电工电子产品环境试验 第 2 部分：试验方法 试验 C: 恒温湿热方法
GB/T13729 远动终端设备
GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验
GB/T 15153.1 远动设备及系统-电源和电磁兼容性
DL/T 634.5 101 远动设备及系统 第 5-101 部分：传输规约 基本远动任务配套标准
DL/T 634.5 104 远动设备及系统 第 5-104 部分：传输规约 采用标准传输协议集的 IEC 60870-5-101 网络访问
DL/T 721 配电网自动化系统远方终端
IEC61850-6（DL/T860.6） 电力自动化通信网络和系统 第 6 部分：与智能电子设备有关的变电站内通信配置描述语言
IEC61850-7（DL/T860.7）电力自动化通信网络和系统 第 7 部分：基本信息通信结构
IEC61850-8（DL/T860.8）电力自动化通信网络和系统 第 8 部分：特定通信服务映射
IEC61850-10（DL/T860.10）变电站通信网络和系统 第 10 部分：一致性测试
Q/GDW 1517 电网视频监控系统及接口 SIP-B
YD/T 2576.2 TD-LTE 数字蜂窝移动通信网终端设备测试方法（第一阶段）第二部分无线射频性能测试
ISO/IEC PRF 20922 MQTT（消息队列遥测传输协议）
MODBUS RTU 通信协议
Q/GDW 12021 输变电设备物联网节点设备无线组网协议
Q/GDW 12020 输变电设备物联网微功率无线网通信协议
Q/GDW 12184 输变电设备物联网传感器数据规范
1.3 外观尺寸
外观图

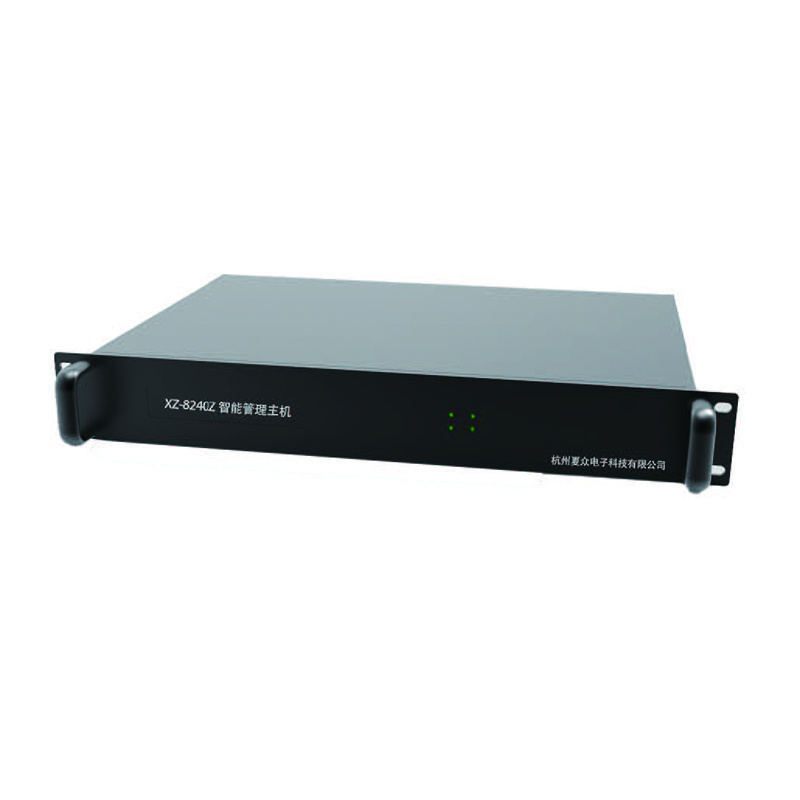

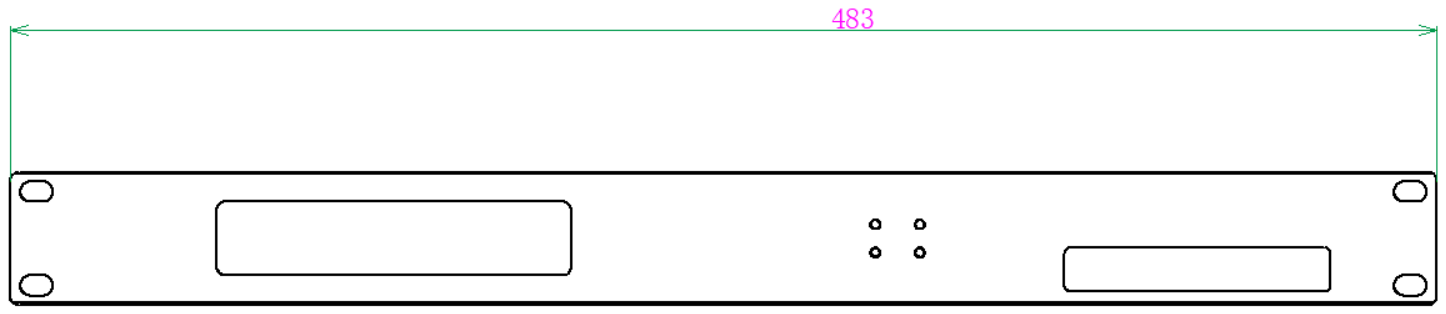

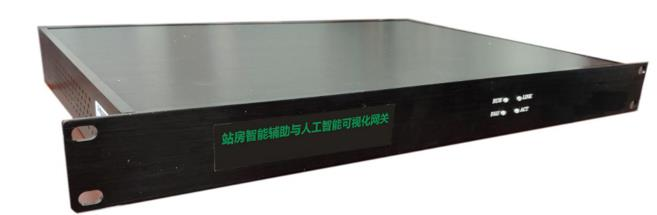

1U 机架式（483*300*45mm）
19 英寸标准机箱，采用机架式安装。
装置抗干扰性能要求：无风扇嵌入式工业级。
结构防护等级满足 IP40 防护等级要求，采用螺钉或卡扣安装。

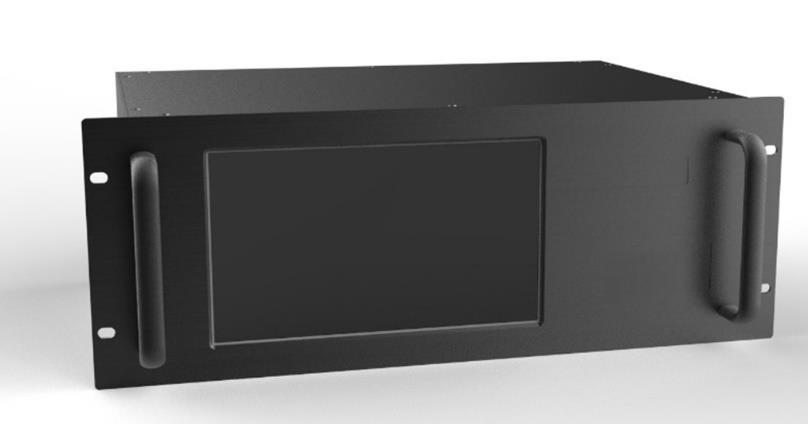

4U 机架式（含 10.1 寸触控屏，483*300*178mm）
19 英寸标准机箱，采用机架式安装。
装置抗干扰性能要求：无风扇嵌入式工业级。
结构防护等级满足 IP40 防护等级要求，采用螺钉或卡扣安装。
前面板：具有电源、运行、故障、通信等指示灯。
①Led 指示灯,RUN、FAU、LINK、ACT

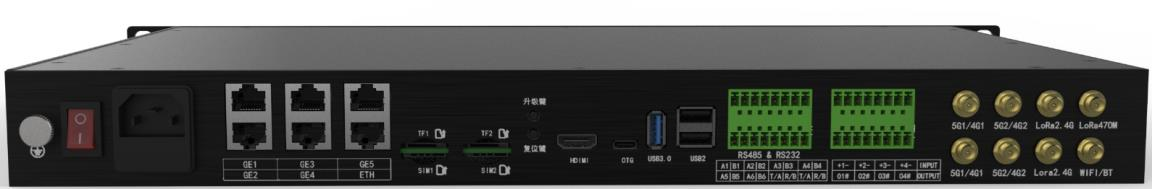

后背板：
②接地螺丝 ③AC220V 电源线接口、电源开关④以太网口，GE 千兆口，ETH 百兆口 ⑤
TF 卡接口，标准 6 针 SIM 卡接口 ⑥升级，复位按钮 ⑦USB1，USB2，USB3.0，TypeC 接口 ⑧
HDMI 高清多媒体接口⑨通信接口：6 路 RS485 接口，2 路 RS232 接口，4 路报警输入，4 路
控制输出接口⑩WIFI,CDMA/GSM/WCDMA/LTE 4G 全频 5dbi 吸盘天线,GPRS 接口、无线
LoRa2.4G,LoRa470M 天线接口。
接口说明：
③AC220V 接线口 交流 220V 接口。电源开关 控制 220V 输入。
④以太网口 GE 口为外网接口，ETH 口为本地网络接口。
⑦USB 接口 主要用于接入鼠标、键盘设备。
⑦HDMI 高清多媒体接口 用于接入显示设备，具有本地显示屏，实现传感和控制设备的
历史数据查看、运行查看、参数配置、功能配置、异常分析、就地巡检等功能。
二、性能参数
2.1 技术指标
| 序号 |
参数名称 |
单位 |
标准参数值 |
| 1 |
工作电源 |
/ |
AC/DC220V，50Hz |
| 2 |
正常工作电压允许偏差 |
/ |
-20%～+20% |
3 |
系统及软件要求 |
/ |
满足站房与地区主站通信要求，包括视频 预览、环境数据信息采集、存储、加密、上 报、设备协议适配、设备运行工况监测、巡
检计划拟定、监测参数配置 |
| 采用 Linux 内核 64 位操作系统 |
4 |
对时 |
对时方式 |
min |
主站 |
| 守时精度 |
s/d |
≤2 秒/天 |
5 |
硬件性能 |
CPU 主频 |
/ |
≥2.4GHz |
人工智能算力 |
≥6Tops，视频帧数处理速率≥15 帧/ 秒 |
| 内存 |
4GB |
| 存储容量 |
32GB |
6 |
供应安全 |
CPU |
/ |
国产八核 ARM 处理器 |
认证和加密 |
/ |
安全智能 TF 认证、加密芯片数据加密、 MQTT 软加密，满足互联网部统一安防要求 |
7 |
接口 |
以太网口 |
个 |
8（内置 2 个），以太网口接口速率支 持 100M/1000Mbit/s 自适应 |
RS-485/RS232 |
个 |
6 个 485 和 2 个 232，串口速率可选用
9600 bps 、19200 bps 、115200bps |
5G/4G 无线通信 |
个 |
具备无线公网/无线专网远程通信接口，可
实现公专自由切换。远程通信模组应支持公
网 5G/4G/3G/专网4G，支持专网写软卡功
能 |
LoRa 无线通信 |
个 |
具备 LoRa 无线通信接口，470MHz 通信协
议满足电力设备节点组网协议，2.4GHz 通
信协议满足微功耗协议 |
| |
|
HDMI |
个 |
1 |
| USB |
个 |
3 |
| SATA |
个 |
1 |
| 蓝牙 |
个 |
1 |
| 开关量报警输入 |
个 |
4 |
| 开关量控制输出 |
个 |
4 路，负载能力 5A @250VAC ，5A @30V DC |
8 |
显示与指示 LED 灯 |
/ |
电源、运行、故障、通信指示灯，支持 本地显示屏，实现传感和控制设备的历史数 据查看、运行查看、参数配置、功能配置、 异常分析、就地巡检等功能，显示屏分别率
1920*1280 |
9 |
通信 协议 |
远程通信 |
/ |
支持 DL/T 634.5 104、MQTT、Q/GDW 1517.1-2014 电网视频监控系统及接口
（SIP-B）等协议，网络层IP 协议宜支持IPv4 和 IPv6 协议 |
本地通信 |
/ |
装置本地通信支持 DL/T 634.5 104、 IEC61850、MQTT、GB28181 或 RTSP 或站端 NVR 的 SDK，网络层 IP 协议支持 IPv4 和 IPv6 协议， 微功耗和电力设备节点组网协议 |
10 |
视频 数据处理 |
通信模式 |
/ |
同时支持 TCP、UDP 两种模式与主站侧 通信，由主站侧可根据网络情况，确定配电
站房具体采用通信模式 |
| |
|
实时视频流 |
/ |
装置通过 SIP-B 接口协议接收到主站
侧的播放实时视频请求命令后，通过
GB28181 或 RTSP 或站端 NVR 的 SDK 与 NVR
通信，获取现场监控摄像头的实时视频流，
上送到主站系统 |
视频录像 |
/ |
装置通过 SIP-B 接口协议接收到主站 侧的播放录像请求命令后，通过 GB28181 或 RTSP 或站端 NVR 的 SDK 获取存贮在 NVR 上
的录像数据，上送到主站系统 |
云镜控制 |
/ |
装置通过 SIP-B 接口协议接收到主站 侧的摄像头云镜控制命令后，通过 GB28181 或 RTSP 或站端 NVR 的 SDK，实现对应摄像 头云镜的控制。云镜控制命令包括：上、下、
左、右、放大、缩小、3D 控制等 |
11 |
装置 抗干扰性
能 |
静电放电 |
/ |
满足 GB/T 15153.1 远动设备及系统 试验等级 3 级 |
| 快速瞬变脉冲群 |
/ |
满足 GB/T 17626.4 电磁兼容试验和测 量技术 试验等级 3 级 |
| 辐射电磁场 |
/ |
满足 GB/T 15153.1 远动设备及系统 试验等级 3 级 |
| 浪涌 |
/ |
满足 GB/T 15153.1 远动设备及系统 试验等级 3 级 |
| 12 |
装置功耗 |
/ |
≤35W |
| 13 |
平均无故障工作时间 |
h |
≥20000h |
2.2 性能指标
电气性能 功耗
整机功耗：≤35W
绝缘性能
按 GB/T 13729 中的有关规定执行。
a) 绝缘电阻≥20MΩ。
b) 介质强度电源＞60V：各回路对地 2kV；电源≤60V：各回路对地 0.5kV；
c) 冲击电压电源＞60V：各回路对地 5kV；电源≤60V：各回路对地 1kV。
湿热试验
按GB/T 13729中的有关规定执行。
温度40℃、相对湿度93%、试验周期2d（48h），试验结束前2h在试验箱内进行绝缘电阻 测试，各各导电回路对外露非带电导电部位及外壳之间的绝缘电阻值不应小于1.5MΩ。
环境适应性
高温性能
设备进行高温实验（严酷等级：温度+70℃,持续时间2h），在试验期间及试验后，装 置通信、运行正常。
低温性能
设备进行高温实验（严酷等级：温度-20℃,持续时间2h），在试验期间及试验后，装 置通信、运行正常。
