配电站房智能网关主机

一、产品介绍


1.1 概述

配电站房智能网关主机是智慧物联体系“云管边端”架构的边缘设备，具备信息采集、物联代理及边缘计算功能，支撑营、配电及新兴业务。采用硬件平台化、功能软件化、结构模块化、软硬件解耦、通信协议自适配设计，满足高性能并发、大容量存储、多采集对象需求。实现配电站房数据信息的采集、存储、加密、上报以及设备的协议适配、工况自检分析等。该设备集成 NVR 模块、通信模块、网络交换机模块、触控显示屏等。对配电站房内各功能子模块信息存储、信息处理及分析，并通过标准协议传输给配电站房辅助监测平台。当超过预设限值，则根据预先设定的联动逻辑，自动启动智能联动，以将配电站房相关指标参数控制在目标范围之内。可根据实际条件选配 AI 功能模块，通过视频监测设备，实现对配电站房内视频流的人工智能分析，实现如下人工智能分析功能：外物入侵识别、指针仪表识别、
数字仪表识别、开关状态识别等功能，具备数据本地存储功能，告警事件、图片、短视频等能够推送至平台。

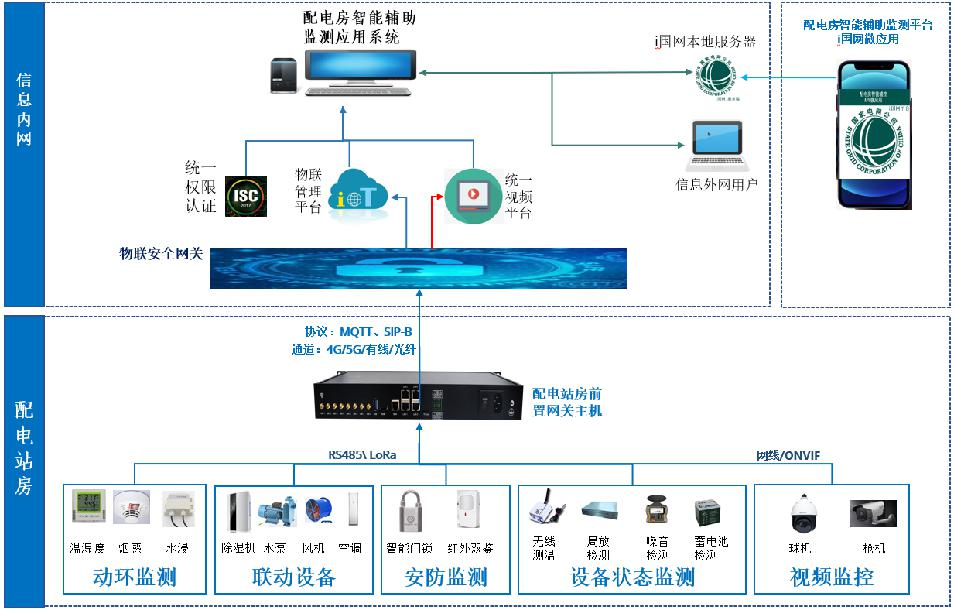

1.2 逻辑结构图

配电站房实时数据信息和视频信息通过配电站房智能网关主机边缘层设备传输至 IoT平台和统一视频平台。省公司集中部署的配电房智能辅助监测系统应用平台从 IoT 平台和统一视频平台获取数据，实现对全省配电站房监测数据的实时查看及历史数据调阅，在省公司部署统一的监测系统应用平台。站端监测系统通过站房网关进行站内实时数据的采集上送，站房网关接收站房环境数据信息、设备状态、安防信息、视频监测等监测数据，将监测数据通过 4G（APN）方式上送 IoT 平台，将视频监测信息通过 4G（APN）或有线(APN)方式上送统一视频平台。



关的变电站内通信配置描述语言

IEC61850-7（DL/T860.7）电力自动化通信网络和系统 第 7 部分：基本信息通信结构

IEC61850-8（DL/T860.8）电力自动化通信网络和系统 第 8 部分：特定通信服务映射

IEC61850-10（DL/T860.10）变电站通信网络和系统 第 10 部分：一致性测试

Q/GDW 1517 电网视频监控系统及接口 SIP-B

YD/T 2576.2 TD-LTE 数字蜂窝移动通信网终端设备测试方法（第一阶段）第二部分无线射频性能测试

ISO/IEC PRF 20922 MQTT（消息队列遥测传输协议）

MODBUS RTU 通信协议

Q/GDW 输变电设备物联网节点设备无线组网协议

Q/GDW 输变电设备物联网微功率无线网通信协议

Q/GDW 输变电设备物联网传感器数据规范

1.3 外观尺寸

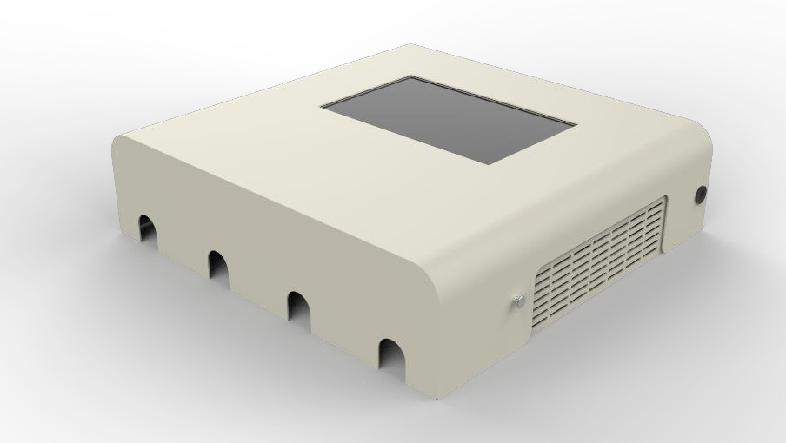

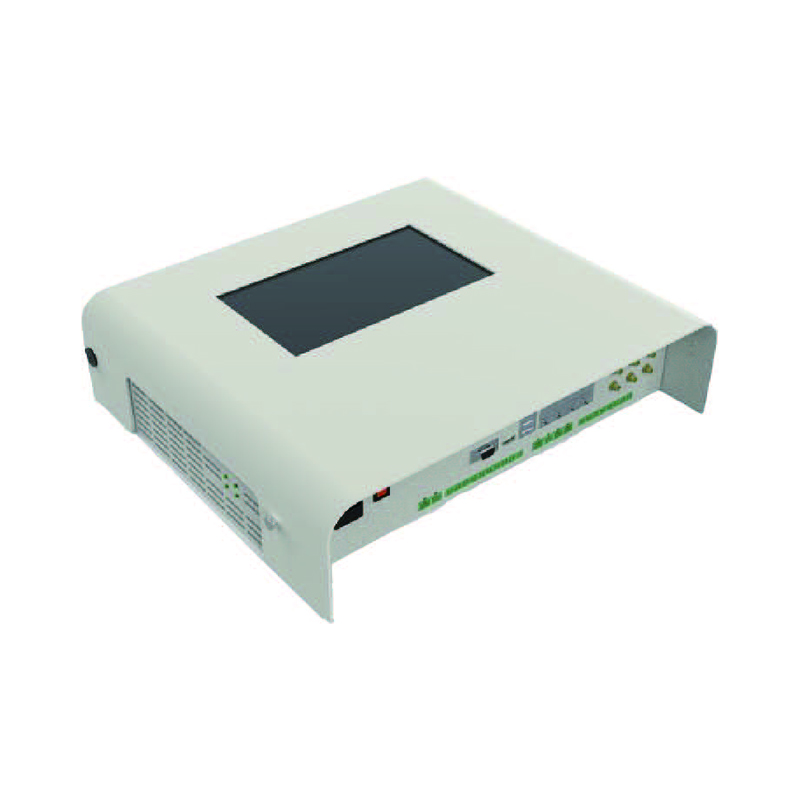

外观图

                           壁挂式（428*410.5*112.5mm）


结构

采用壁挂式或机架式安装。

结构防护等级满足 IP40 防护等级要求，采用螺钉、卡扣安装。

尺寸：壁挂式 428*410.5*112.5mm，机架式 483*300*178mm。

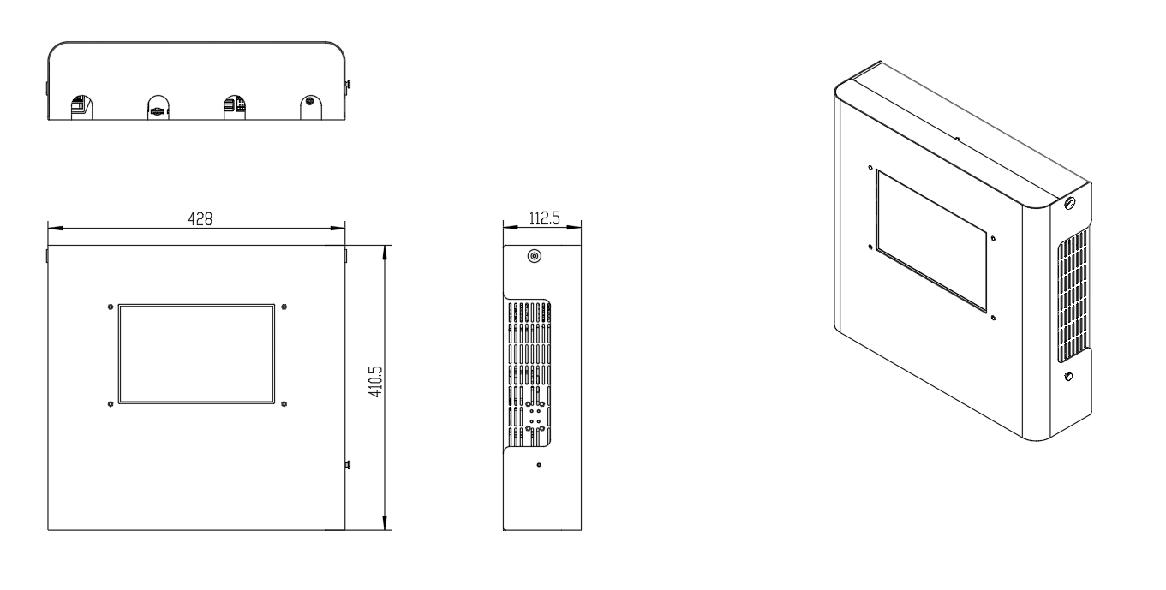

                             壁挂式外形尺寸图

安装说明：


1. 使用 4 颗 M5 膨胀螺钉将下图所示壁挂板固定在墙上。



2. 将壁挂主机挂在安装板上。

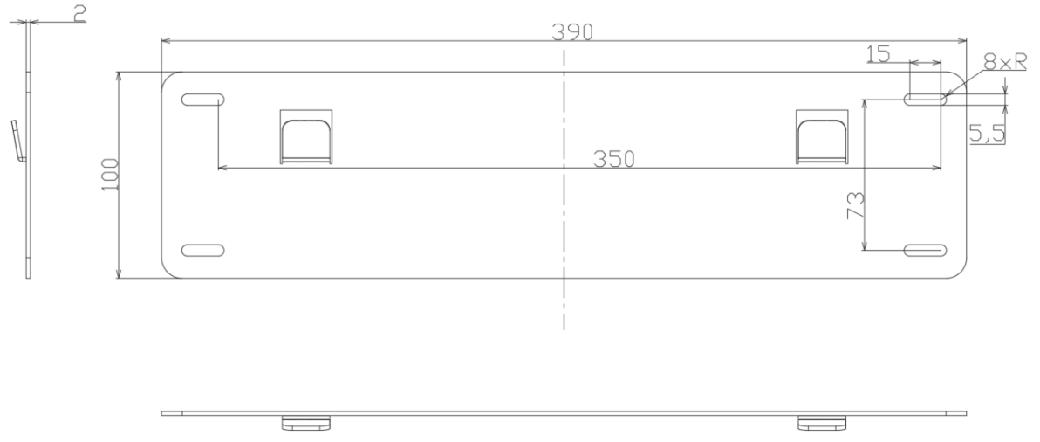

                           壁挂板尺寸图

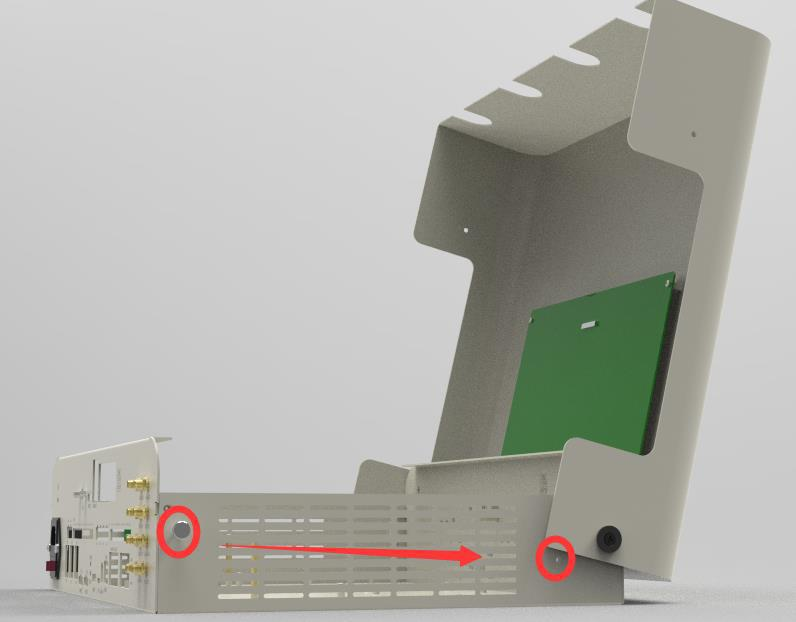

3. 拧开两侧手拧螺钉，打开壁挂主机上盖，将右侧面的手拧螺钉安装在红圈处，起到对上盖的临时限位作用，方便现场人员进行接线操作。

                    限位螺钉位置示意图


面板信息：

前面板：具有电源、运行、故障、通信等指示灯。

①Led 指示灯,RUN、FAU、LINK、ACT

后背板：

②接地螺丝 ③AC220V 电源线接口 ④以太网口，GBE 千兆口，FE 百兆口 ⑤TF 卡接口，标准 6 针 SIM 卡接口 ⑥USB1，USB2，USB3.0，Micro USB 接口 ⑦HDMI 高清多媒体接口 ⑧

通信接口，8 路 RS485 接口，2 路 RS-485/232 可切换接口，8 路报警输入，8 路控制输出接口 ⑨蓝牙,CDMA/GSM/WCDMA/LTE 4G 全频 5dbi 吸盘天线， ⑩无线 LoRa2.4G,LoRa470M ⑪ 升级，复位按钮。

接口说明：

③AC220V 接线口 交流 220V 接口。

④以太网口 GBE 口为外网接口，FE 口为本地网络接口。

⑥USB 接口 主要用于接入鼠标、键盘设备。

⑦HDMI 高清多媒体接口 用于接入显示设备。

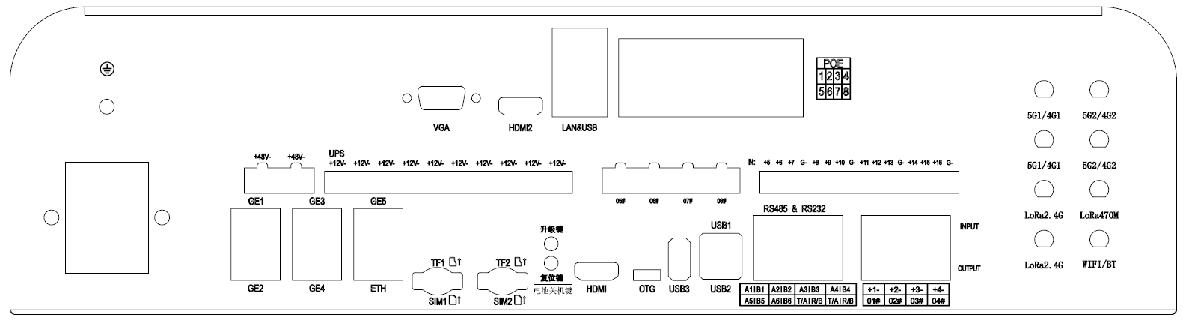

                             壁挂式底部接口图

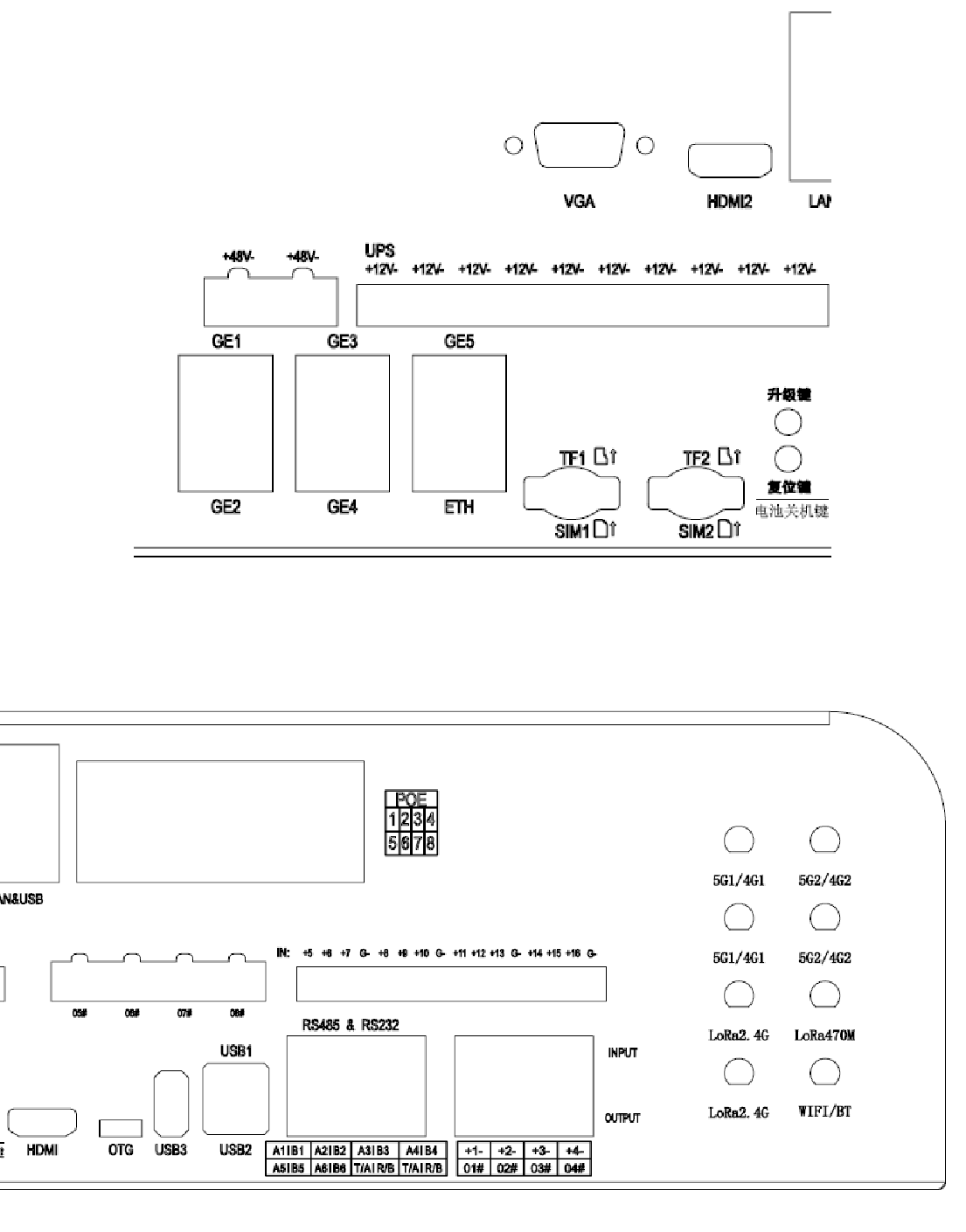

接口局部放大视图一（上）/接口局部放大视图二（下）



二、性能参数


2.1 技术指标
