1. 产品概述
是我公司专为各类 10KV 断路器配 套生产的检测模块，主要用于在线检测高压断路器的机械动作性 能，能够实时了解断路器的机械性能，当发生异常时，能够及时 报警，提醒维护，减少因断路器自身故障而引起的意外损失，保 证断路器的使用寿命。
2. 功能说明
● 记录当前分合闸状态及累计动作次数。
● 储能电机运行时间、储能电机电流峰值（最大）值，平均 值，最大力矩时刻，最大力矩电流，回路开路故障判断，储 能机构故障判断，动作实时时钟标志。
● 分闸行程、开距、超程、时间、速度、线包最大电流、平均 电流、辅助触点离开分位时间、辅助触点到达合位时间、回 路开路故障判断、分闸机械故障判断，动作实时时钟标志。
● 合闸行程、开距、超程、时间、速度、线包最大电流、平均 电流、辅助触点离开合位时间、辅助触点到达分位时间、回 路开路故障判断、合闸机械故障判断，动作实时时钟标志。
● 三相一次电流有效值显示，分合闸期间波形采集。
● 测量分闸、合闸线圈电流曲线 (测量范围 0-10A，测量精度± 5%)，同步测量三相一次电流曲线（0-5A，测量精度±5%）， 采集时长 100ms，采集周期 0.1ms，保存 1000 字数据。
● 测量储能电机电流曲线；(测量范围 0-10A，测量精度±5%)， 采集时长 20s，采集周期 0.05s，保存 1000 字数据。
● 实时时钟显示，测量数据带有实时时间表戳。
● 有线 485 上传接口。
● 预留 RJ45 网口接口。
● 工作电压：宽范围电源，AC(85V-220V)，DC(110V/220V)； 本机功耗：≤ 5W。
● 工作环境温度：-10℃~70℃;相对湿度：5%～70%RH。
● EMC 电磁兼容试验等级：IV 级。
3. 适用范围
● 与各类 10KV 断路器配套使用，在线检测高压断路器的机械 动作性能
● 装置使用环境温度范围为：-10℃~+70℃

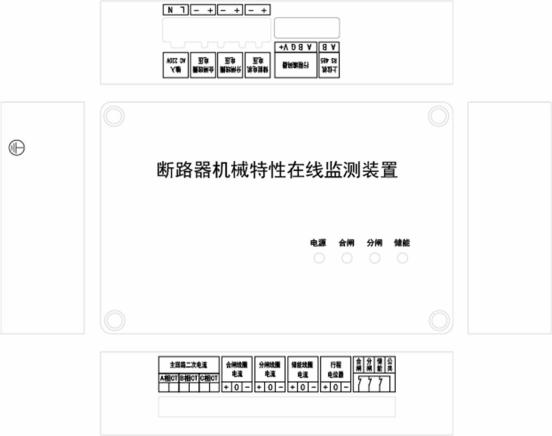

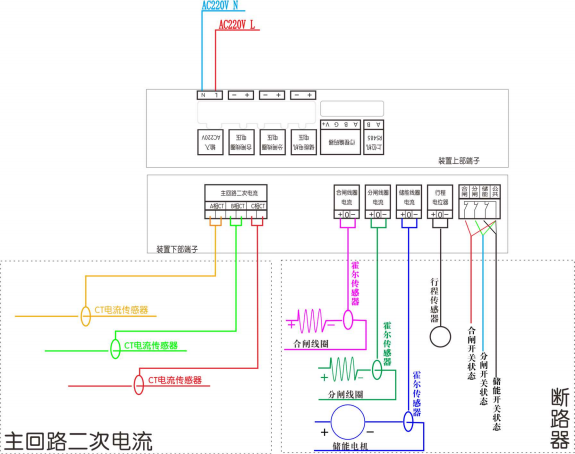

● 接线端子说明 上排接线端从左至右
1) 输入，可以使用宽电源供电。
AC110V/AC220V/DC110V/DC220V。
2) 合闸 合闸线圈触发电源输入，通常是 DC110V/DC220V，不 分正负。
3) 分闸 分闸线圈触发电源输入，通常是 DC110V/DC220V，不 分正负。
4) 储能 储能电机触发电源输入，通常是 DC110V/DC220V，不分正负。
5) 行程编码器接口（可选），当使用行程传感器为编码器时接 入，同时在软件相应地址选择设置。编码器 DC5V 供电，输 出 A/B 两相信号。
6) 上位机隔离 485 接口。
7) RJ45 网络口（根据客户需求预设）。
下排接线端从左至右
1) 主回路二次电流 CT 输入，5A/5mA,引出线较长时，采用屏蔽 双绞线接入，屏蔽层单端接入本机接地端 G 端。
2) 合闸线圈霍尔电流传感器，DC5V 供电，VO 输出+/-0.625V， 量程 10A，传感器卡在合闸线圈回路方向任意。
3) 分闸线圈霍尔电流传感器，DC5V 供电，VO 输出+/-0.625V， 量程 10A，传感器卡在分闸线圈回路方向任意。
4) 外接储能电机霍尔电流传感器， DC5V 供电，VO 输出+/- 0.625V，量程 10A，传感器卡在储能线圈回路方向任意。
5) 行程电位器接口（可选），当使用行程传感器为电位器时接入， 同时在软件相应地址选择设置。注意选择旋转中空行程电位 器时，安装时分合闸动作范围对准电位器指定区域。
6) 状态位，依次接入合位状态，分位状态，储能状态，以及公 共端。三组状态位均接常闭点。
主要技术指标
1、记录当前分合闸状态及分合闸次数。
2、储能时间、储能电机电流峰值（最大）值
3、分闸、合闸时间(相对于辅助开关)
4、分闸、合闸线圈峰值（最大）电流值
5、分闸、合闸线圈断线检测
6、A、B、C分闸、合闸速度（需设定初始超程）
7、测量 A、B、C 三相分、合闸位移曲线（测量范围1-10mm，测量精度±5%）
8、测量分闸、合闸线圈电流曲线；(测量范围0-5A，测量精度±5%)
9、测量储能电机电流曲线；(测量范围0-5A，测量精度±5%)
10、线圈报警输出节点：无源节点，节点容量 220VAC-3A。
11、工作电压：AC/DC110V-220V；本机功耗：≤ 5W
12、工作环境温度：-10℃～70℃；相对湿度：5%～70%RH
13、EMC 电磁兼容试验等级：IV 级
14、外形尺寸及安装方式：采集器 145×91×73mm ，标准35mm导轨安装。
