开关柜智能操控装置_带局放_智能操显装置_智能监控装置

多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能。

上一条：没有了

下一条：开关柜智能操控装置_6点测温_智能操显装置_智能监控装置

产品描述

一、产品概述
该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
二、技术参数

技术参数		技术指标
使用环境	环境温度	-10℃～+55℃（正常工作）
	环境湿度	≤95%
	大气压力	80～110KPa
	海拔高度	≤2500米
工作电源	电源	AC85～265V/DC90～370V
	功耗	≤10W
	隔离耐压	2KV
	电源跌落	200ms
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-1998标准
环境温湿度测量	温度测量范围	0℃～+70℃，±1℃
环境温湿度测量	湿度测量范围	0～99%RH，±5%RH
电气接点在线测温	温度测量范围	-25℃～+125℃，±1℃
	管理无线温度传感器数量	≤24只
	温度采样频率	有源默认5min、无源默认20S
	无线频率	2.4GHz 、433MHz
	射频标准	IEEE802.15.4
	无线传输距离	≤10米
	取电方式	有源、无源
	表带材料	耐高温硅胶
	安装方式	捆绑式
通讯方式	通讯接口	RS485接口
	通讯协议	Modbus RTU协议
	波特率	1200bps, 2400 bps, 4800 bps, 9600 bps （可选）
	数据格式	8个数据位、1个停止位、无校验
数据保存时间	响应时间	≤4s
数据保存时间	保存时间	≥10年
安装方式		嵌入式安装

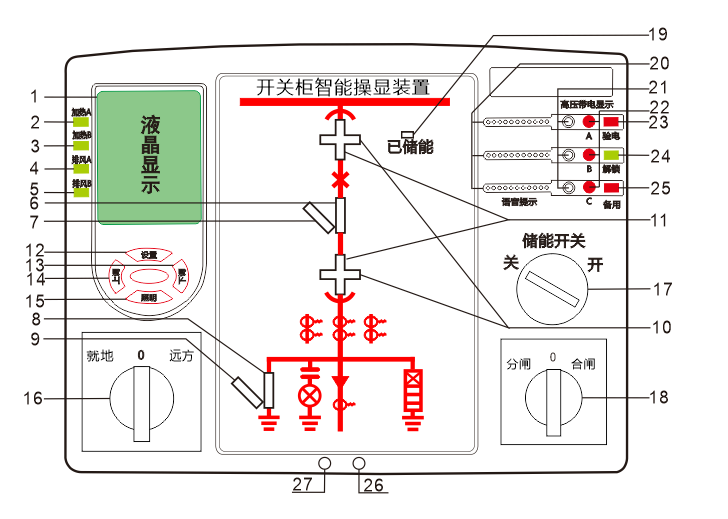

三、装置面板功能图

序号	中文说明	序号	中文说明	序号	中文说明
1	温湿度数显面板	10	手车试验位置指示	19	已储能指示灯
2	加热器A指示灯	11	手车工作位置指示	20	语音防误提示
3	加热器B指示灯	12	设置键	21	验电孔
4	排风A指示灯	13	下调键	22	高压带电显示指示灯
5	排风B指示灯	14	上调键	23	验电指示灯
6	断路器合指示	15	照明键	24	闭锁解除指示灯
7	断路器分指示	16	远方就地转换开关	25	备用
8	接地刀闸合指示	17	储能控制开关	26	红外接收口
9	接地刀闸分指示	18	合分闸转换开关	27	红外发射口

四、装置功能注释

4.1 开关柜状态模拟显示

⑴  断路器分、合闸指示：
断路器合闸时，红色模拟条 6 发光
断路器分闸时，绿色模拟条 7 发光
⑵  手车工作位置和试验位置：
手车位于工作位置时，红色模拟条 11 发光
手车位于实验位置时，绿色模拟条 10 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶  接地刀指示：
当接地刀处于分闸状态时,绿色模拟条 9 发光
当接地刀处于合闸状态时,红色模拟条 8 发光
⑷  储能：
当已储能时,储能指示灯 19 发光
当未储能时,储能指示灯 19 不发光

4.2 防误语音提示
⑴  当接地刀处于分闸状态、断路器处于合闸状态，误将手车从试验位置推至
工作位置时防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪烁。
⑵  当接地刀处于合闸状态、断路器处于分闸状态，误将手车从试验位置推至工作位置时，防误语音提示＂请分接地刀＂，同时模拟条10、11、6、7、9闪烁。
⑶  当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，防误语音提示“请分断路器，请分接地刀”，同时模拟条10、11、7、9闪烁。
注：三条语音提示内容主要针对手车式断路器柜。

4.3 分合闸操作功能
开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，也可根据客户实际需要改为相应的按钮，可实现以下操作：

分合闸操作； 2）储能操作； 3）远方/就地操作； 4）照明操作；

4.4 加热除湿及排风控制功能
4.4.1  出厂默认: 温度上限 +15℃，    下限 +5℃；
湿度上限85%RH，     下限75%RH；
排风上限 +40℃，     下限+30℃；
4.4.2  加热启动:当传感器测得的环境温度低于设定的温度下限值，
或者测得的湿度值大于设定的湿度上限值时启动加热。
4.4.3  加热停止:当传感器测得的环境温度高于设定的温度上限值或测得
的湿度低于设定的湿度下限值时，停止加热；
4.4.4  排风启动:当传感器测得的环境温度高于设定排风上限时，
启动排风，低于排风下限时，停止排风。

4.5 高压带电显示及闭锁功能

        当三相高压同时不带电的状态下，闭锁触点输出闭合，同时解锁指示绿灯亮。
当三相高压任意一相带电状态下，闭锁触点输出断开，同时解锁指示绿灯灭。

注：	不可直接接入电压信号，必须串联带电传感器，其短路输出电流：60~2000uA±10% ； 10KV线路，电容值：20~500pF； 35KV线路，电容值：5~200pF
	带电状态下，带电指示灯呈闪烁状态，闪烁频率由带电传感器容值大小而不同。
默认匹配 100PF 以上带电传感器，其他参数需定制变更

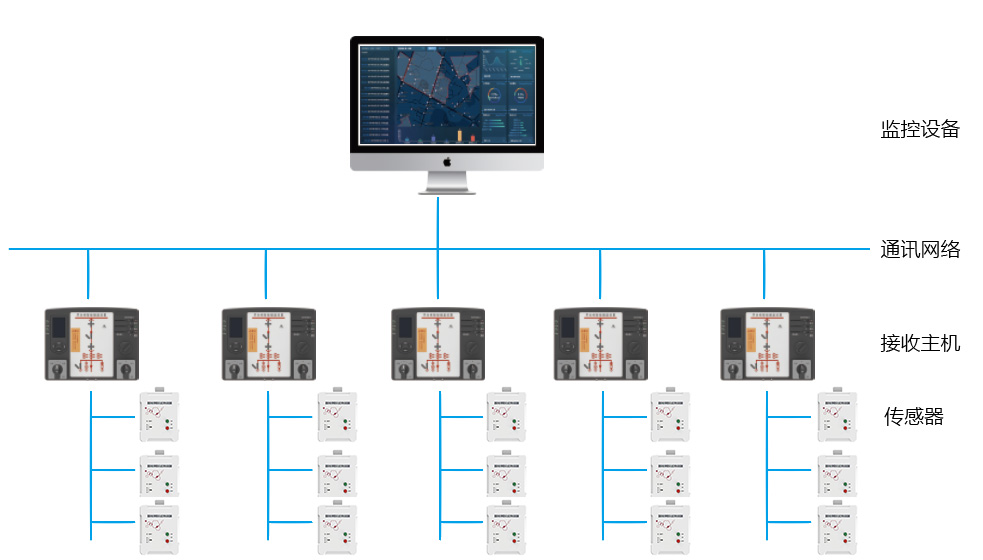

4.6.1 典型局放系统结构图

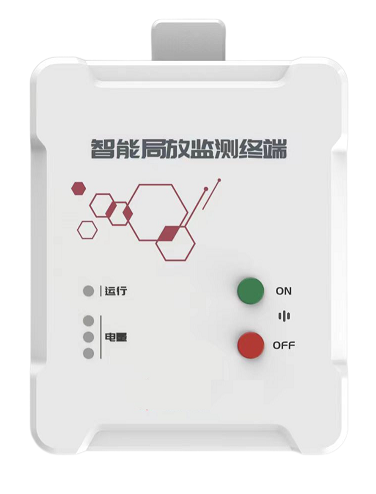

4.8、局放功能

名称		技术参数
超声波	检测频带	40k±1kHz
	检测动态范围	0~70dBuV
TEV	检测带宽	3~100MHz
	检测动态范围	0~60dBmV
UHF独立传感器)	检测带宽	300~1500MHz
	检测动态范围	-70~10dBm
平均等效高度		≥10mm
噪声检测范围		40~80dB
温度检测范围		-40~85℃
湿度检测范围		5~90%RH
供电方式		DC12-24V
通讯协议		MODBUS RTU
通讯波特率		9600bit/s
尺寸		152mm9849mm
工作温度		-30~70℃
采样周期		2S
安装方式		吸附式安装
