一、安装前准备

1. ‌监测点规划‌

   • 确定电缆接头的关键监测位置（如交叉互联箱、接地线、电缆终端等），优先选择易发热或绝缘老化风险高的区段。
   • 在隧道/管廊内规划环境监测点，包括温湿度、水位、有害气体浓度等传感器布设位置。

2. ‌设备选型与校验‌

   • 根据监测目标选择设备：
     • 接地环流监测：选用护层电流传感器，量程需覆盖0~100A范围；
     • 温度监测：分布式光纤测温系统（DTS）或无线测温传感器；
     • 局部放电监测：高频脉冲电流传感器及数据采集单元。
   • 所有传感器安装前需进行零点校准及灵敏度测试，误差控制在±2%以内。

二、设备安装流程

1. ‌传感器部署‌

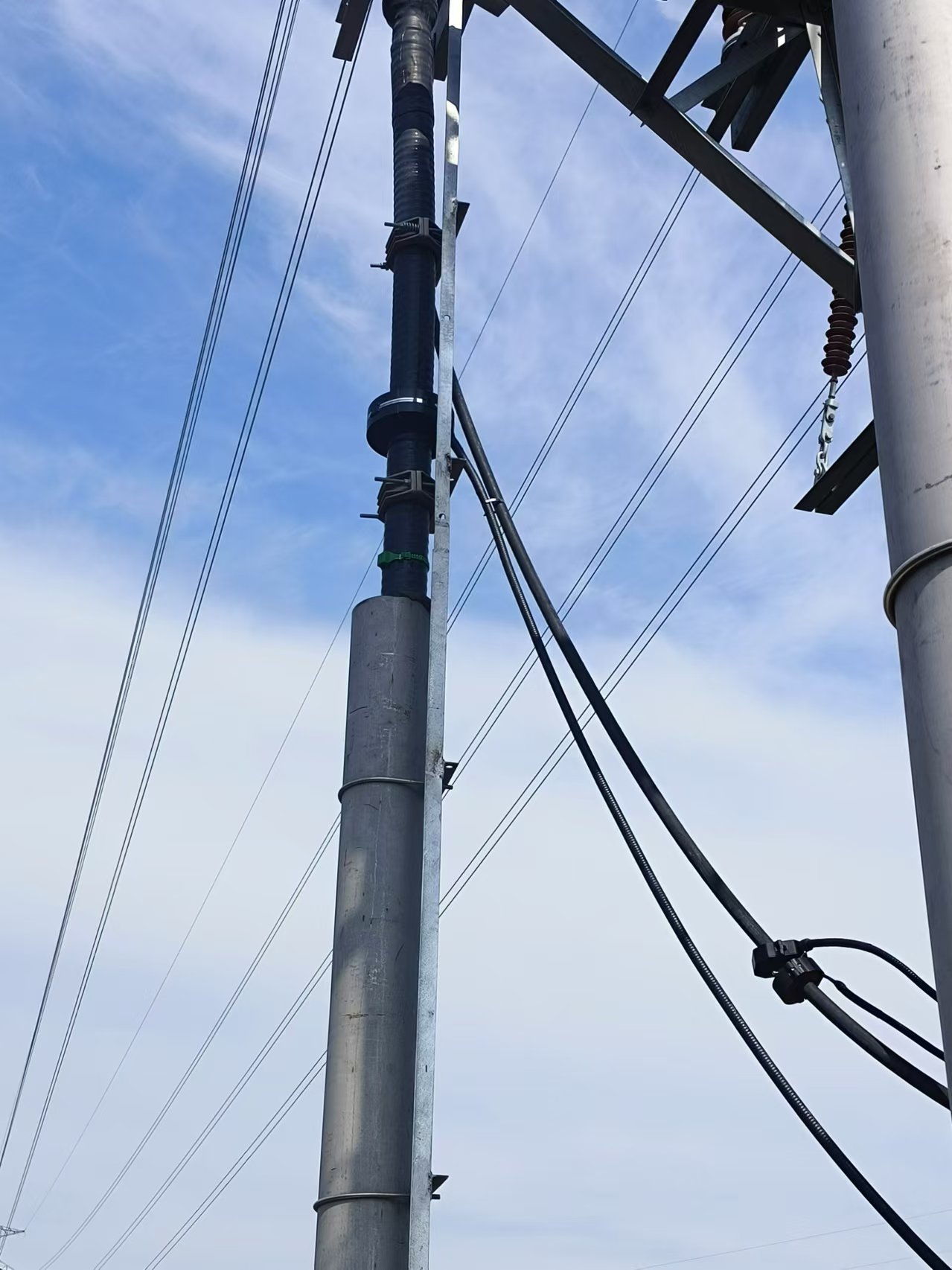

   • ‌接地环流监测‌：在交叉互联箱接地线处安装钳形电流传感器，确保与金属护层接触良好，避免电磁干扰。
   • ‌温度监测‌：
     • 分布式光纤沿电缆全长敷设，每隔50米设置温度采集节点；
     • 电缆接头处加装无线测温贴片，采用环氧树脂固定并做防水处理。

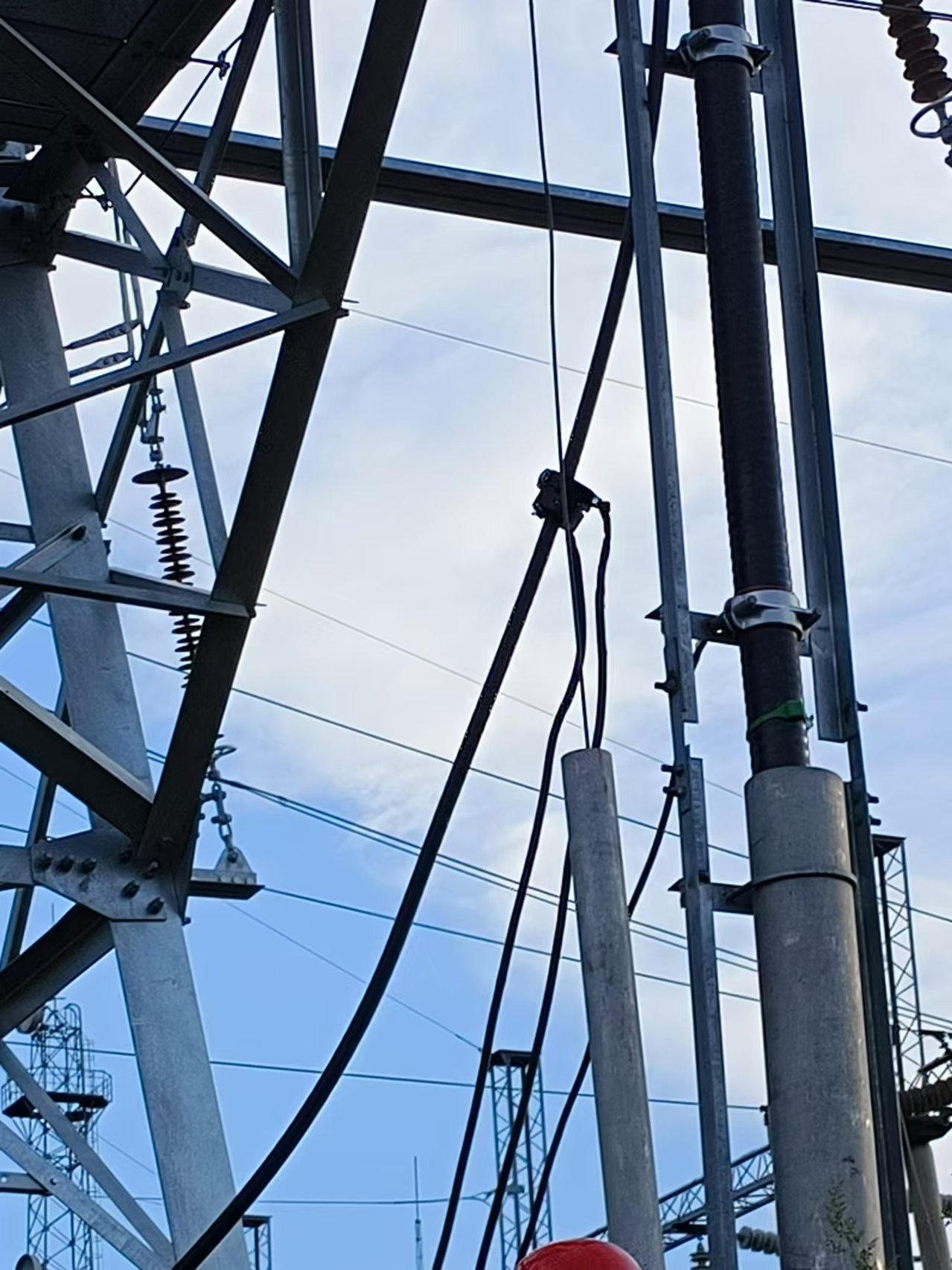

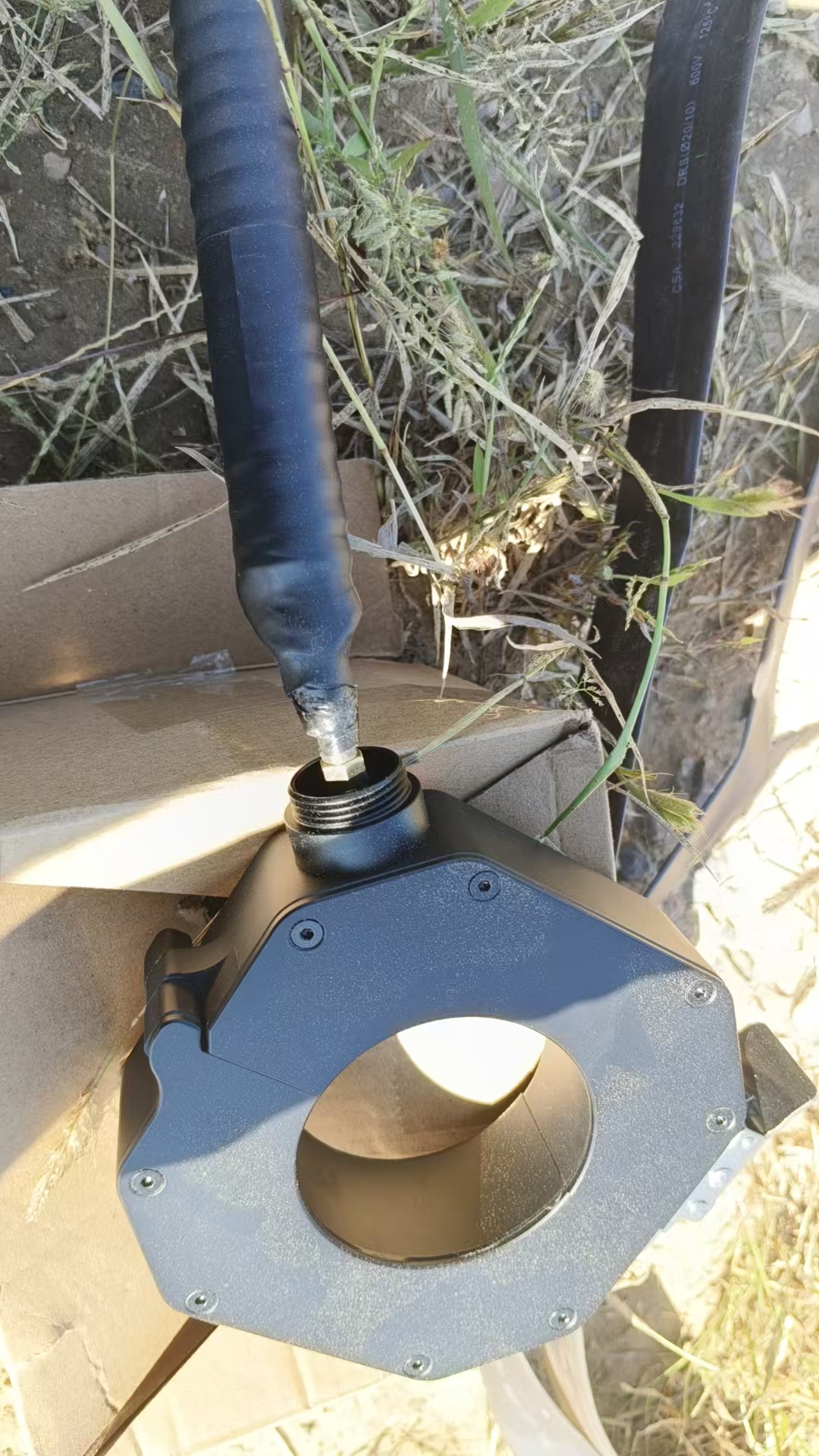

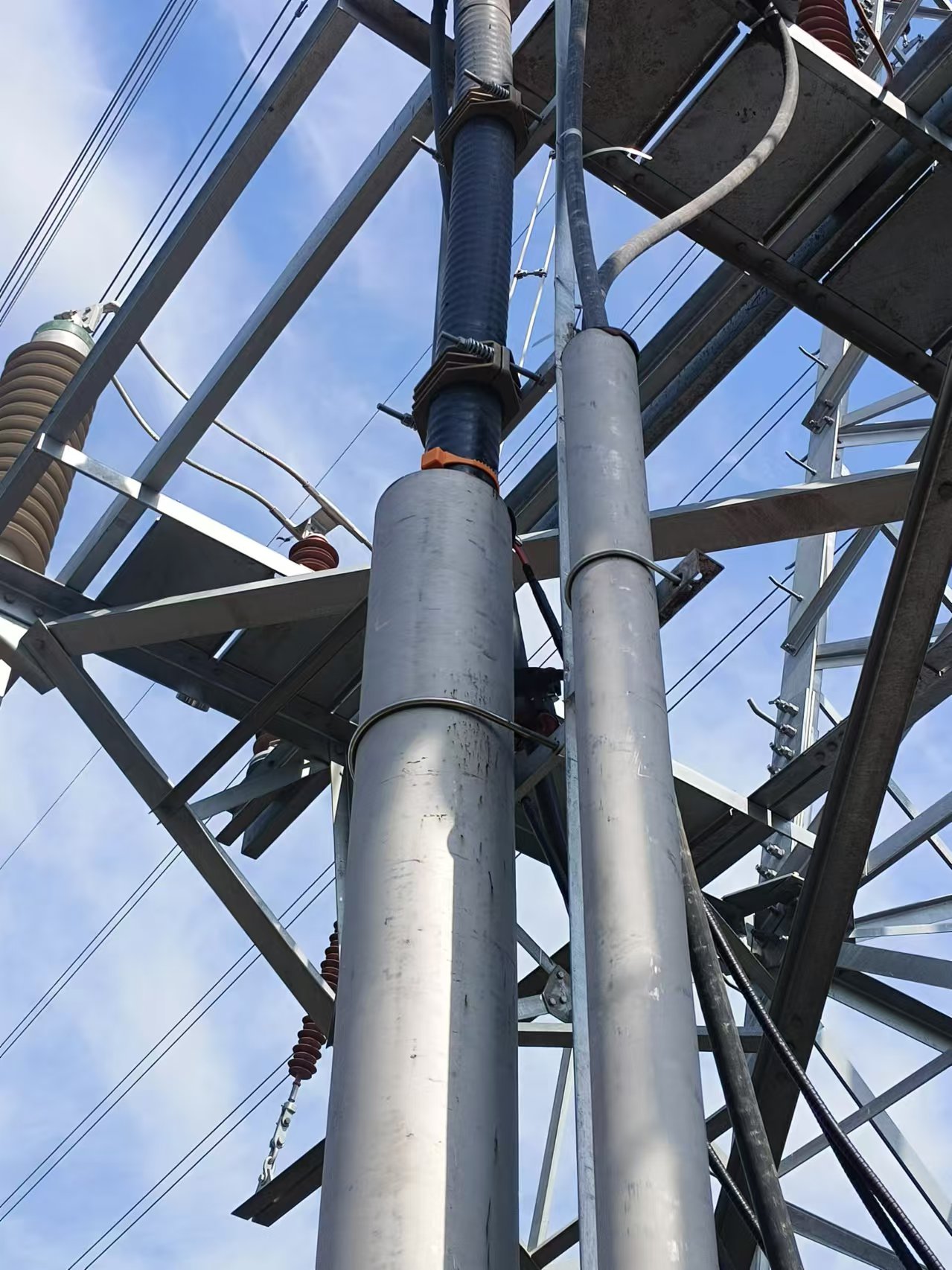

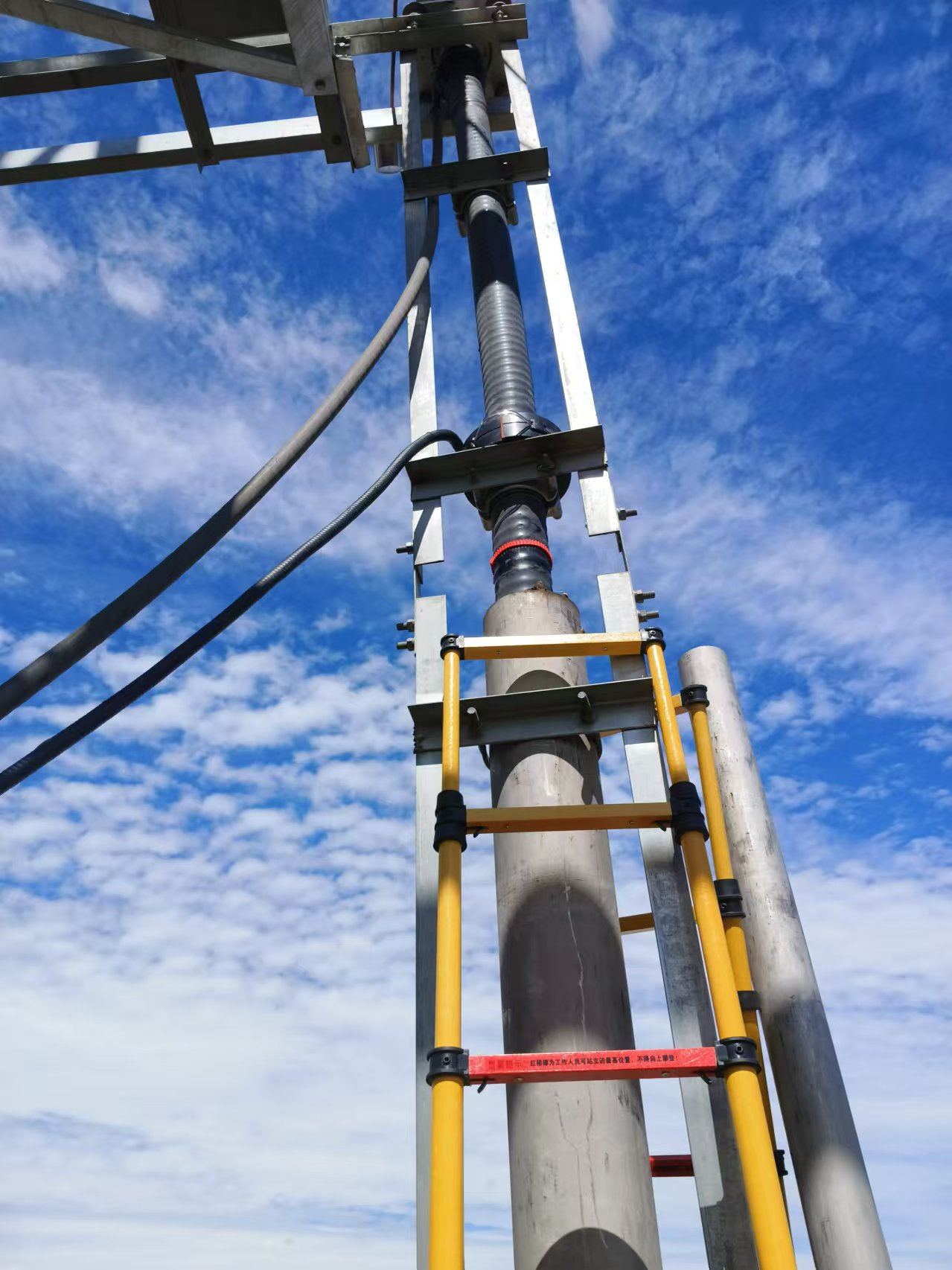

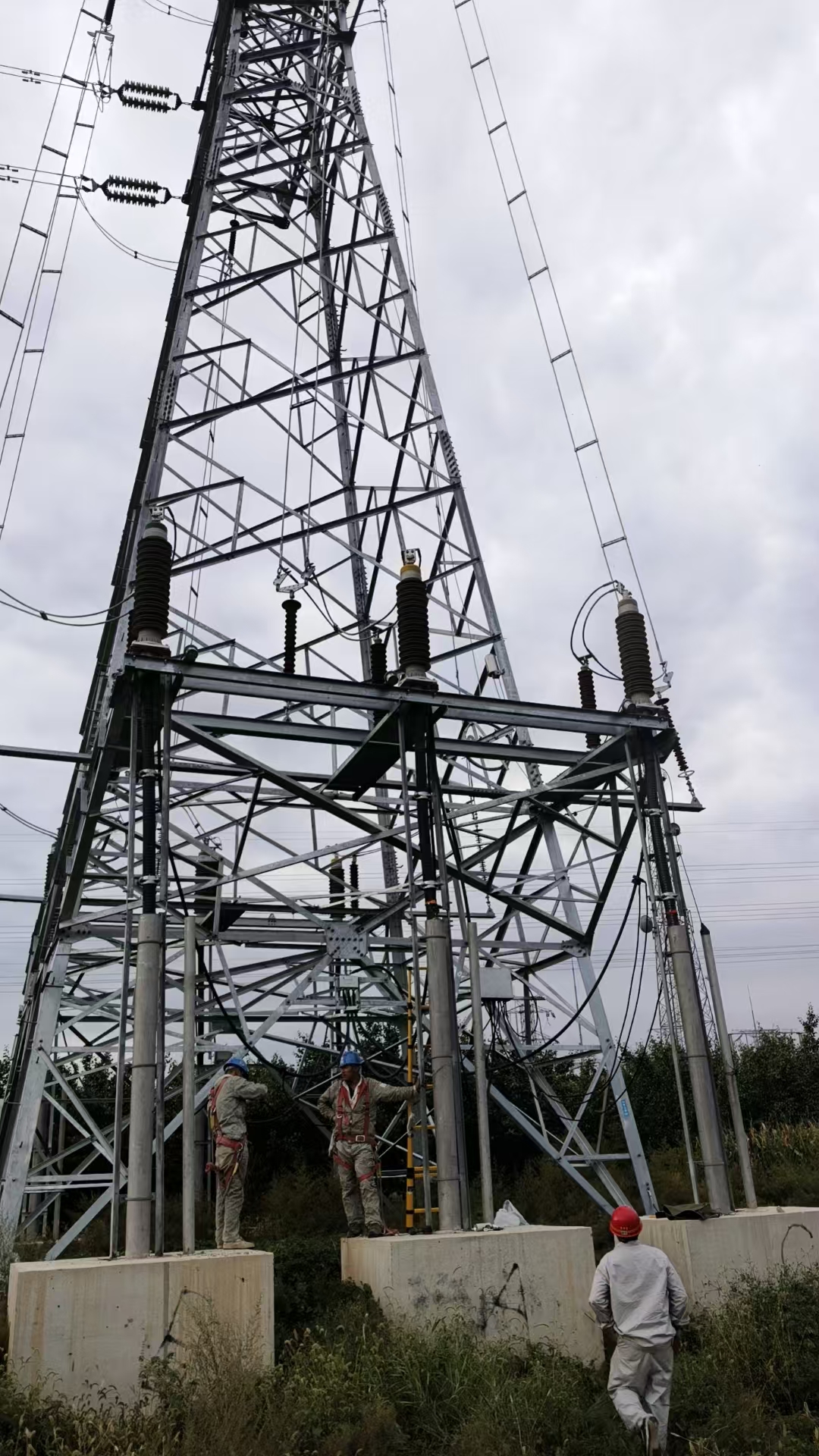

   • ‌局部放电监测‌：在电缆终端或接头接地线处安装高频CT传感器，传感器与主控单元通过光纤连接。

2. ‌数据采集与通讯‌

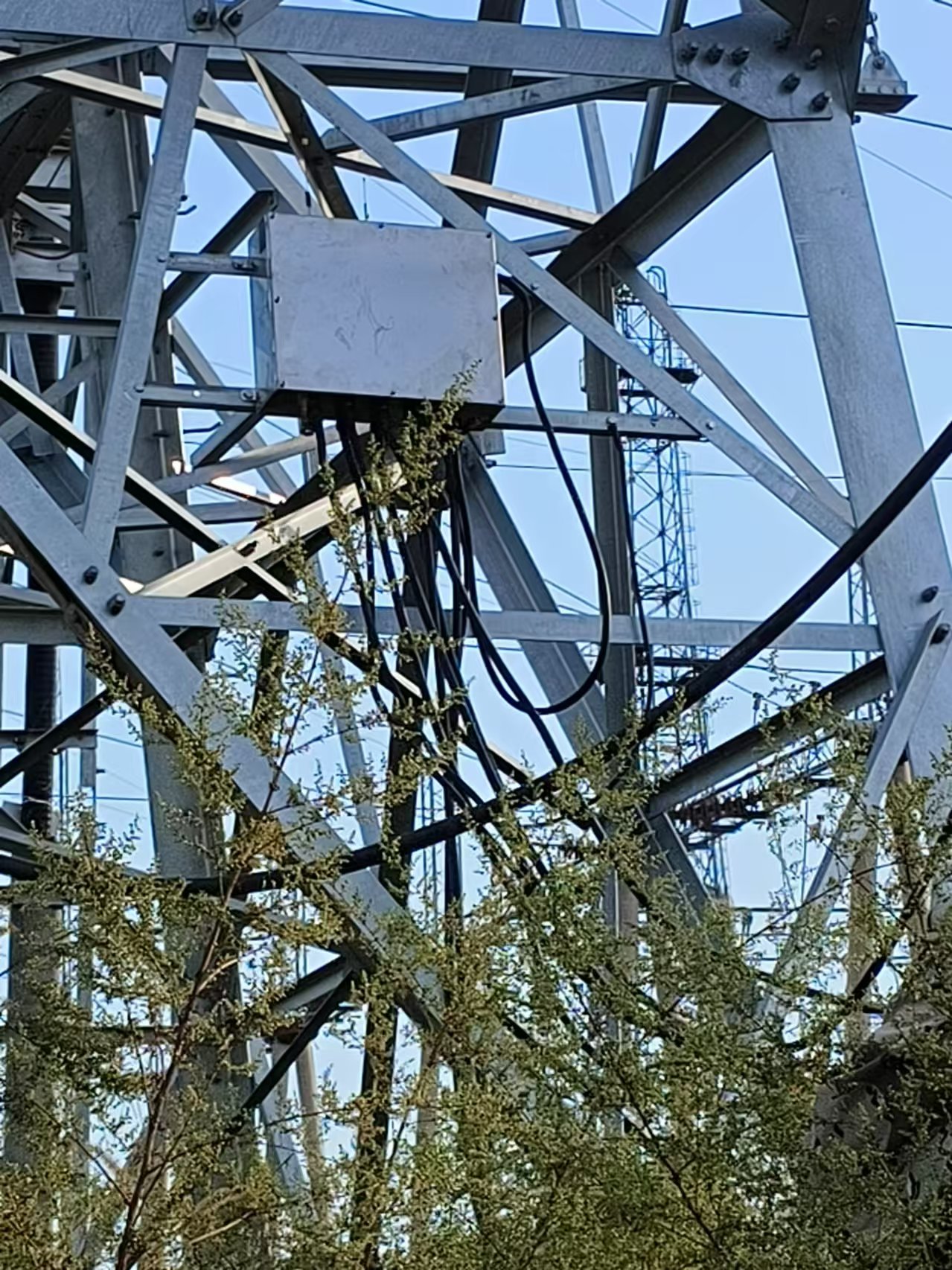

   • 现场数据采集单元（如分布式局放监测主机）安装在电缆隧道检修箱或变电站继保室内，采用IP65防护等级。
   • 通讯方式优先选择光纤传输，次选无线LoRa模块，需测试信号强度（RSSI≥-90dBm）。

3. ‌辅助系统集成‌

   • 联动隧道环境控制设备（如风机、水泵），当温度超限或有害气体浓度超标时自动触发报警及设备启停。
   • 部署智能井盖监测装置，实时反馈井盖开合状态，防止外力破坏。

三、系统调试与验收

1. ‌单点功能测试‌

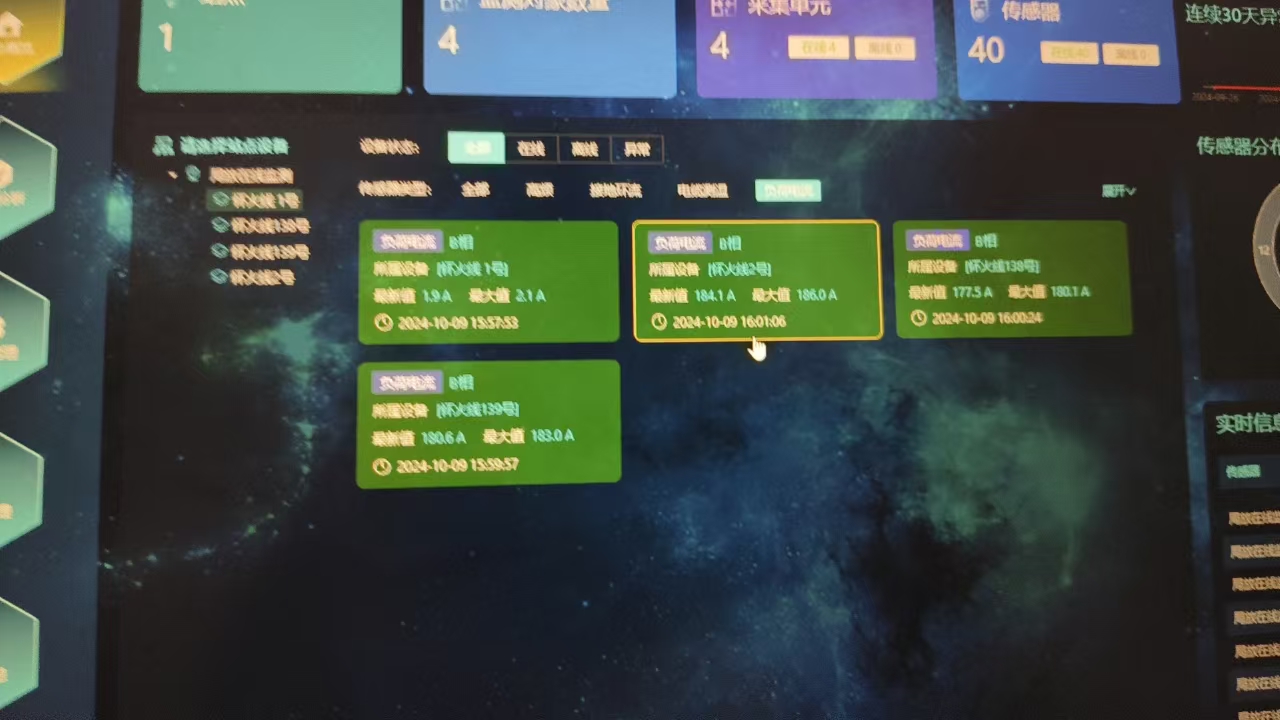

   • 模拟接地环流异常（如电流突增至30A），验证系统报警响应时间≤10秒24。

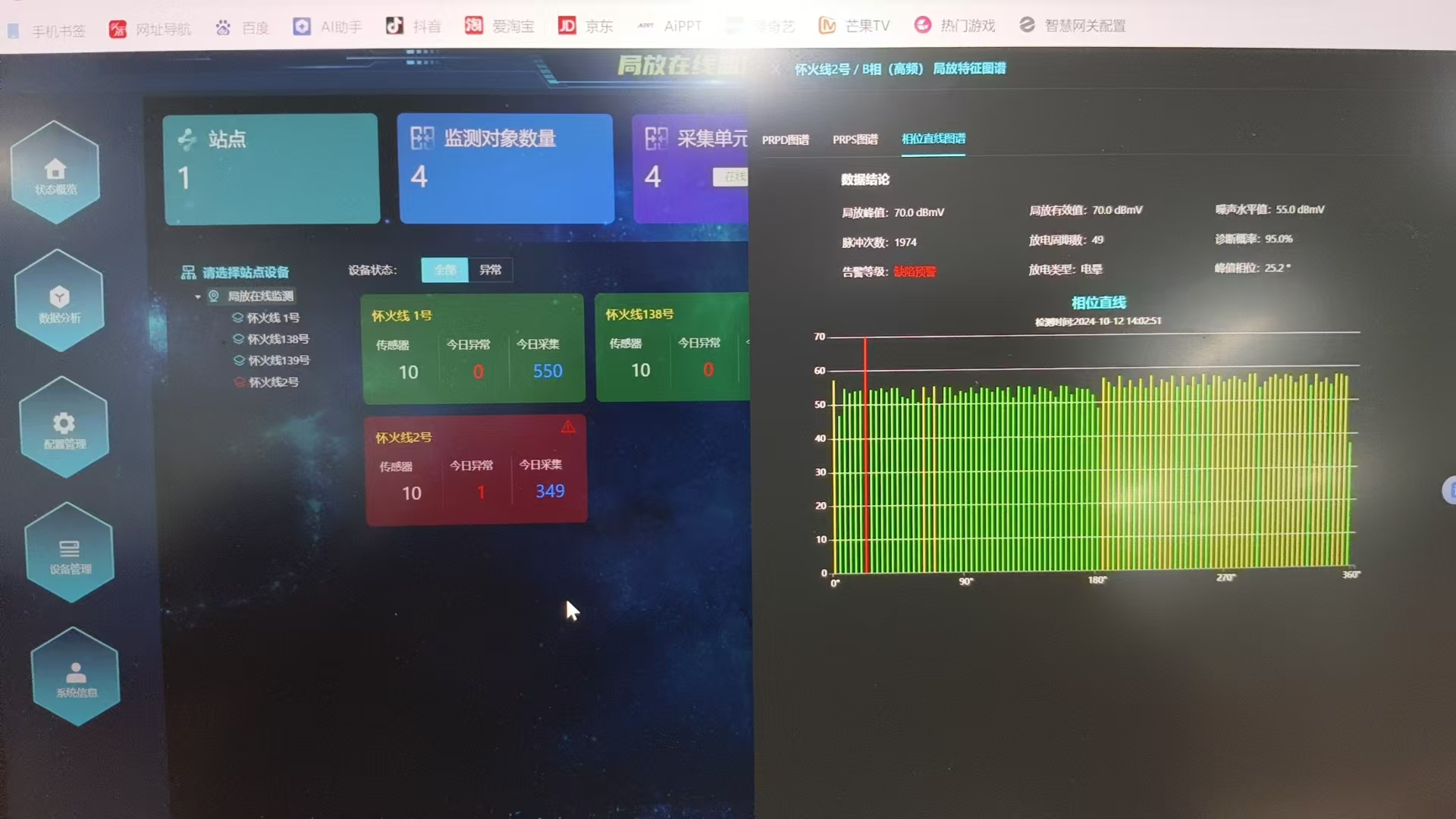

   • 局部放电监测系统需注入标准放电信号（如100pC~5000pC），校验数据采集精度及定位误差≤1米。

2. ‌多系统联动测试‌

   • 触发温度超限报警（如接头温度＞90℃）时，检查联动风机启动、平台推送短信/APP告警等功能。
   • 验证GIS地图与监测数据同步显示，支持故障点快速定位。

3. ‌验收标准‌

   • 监测数据准确率≥98%，系统平均无故障时间（MTBF）≥5000小时；
   • 支持历史数据存储≥3年，并生成趋势分析报告。

四、施工注意事项

1. ‌安全规范‌

   • 电缆带电状态下安装传感器时，需使用绝缘工具并保持安全距离（110kV电缆≥1.5米）；
   • 隧道内施工需配备有毒气体检测仪，氧气浓度＜19.5%时禁止作业。

2. ‌运维管理‌

   • 每季度清理传感器表面污垢，检查接线端子防锈性能56；
   • 建立备件清单（如光纤熔接套件、CT传感器模块），故障修复时间≤4小时。

以上方案需符合《GB/T 34571-2017 电力电缆及通道在线监测系统技术规范》要求，并根据实际电缆长度、电压等级调整监测密度。
