产品描述

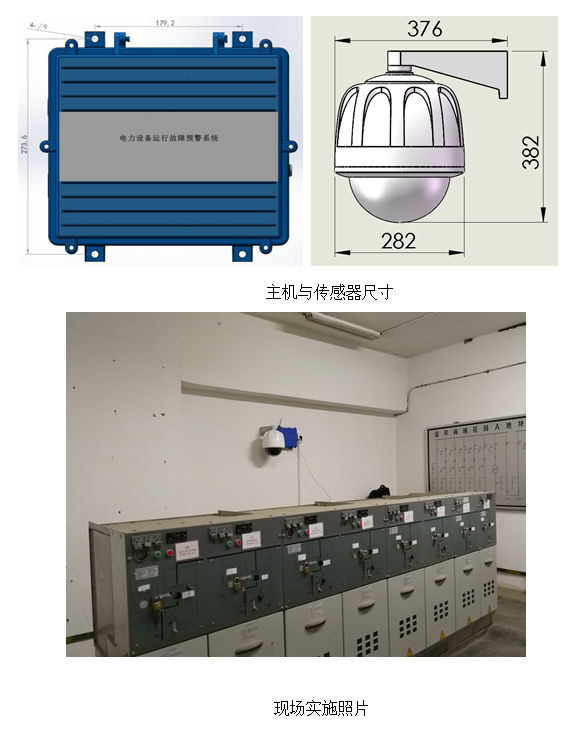

依托于电磁波空间定位技术，该是近年来发展起来的一项新技术，通过全向特高频传感天线检测局放激发产生的电磁波信号，能够大范围（半径20m）地接收泄漏出来处于空间中的局放电磁波信号，用于配电室/变/配电站整站及电缆设备运行状态监测，有效监测及故障定位距离5-20米。检测带宽为500MHz～2000MHz，属于特高频检测法，带宽优于传统特高频传感器，全向电磁波特高频天线无需表贴式安装，敞开在所要监测的环境中，在操作上优于传统产品，安全，且无需对一次设备有任何影响。在配电房安装主要考虑全局覆盖和取电源方便，通常安装在开关柜整排中间区域，方便全局监控，同时照顾取电位置，全向特高频局放传感器的监测范围为有效半径20米。
检测结果可到现场通过网线连接主机查看实时监测图谱（PRPD和PRPS图），客户可自行选择查看方式。

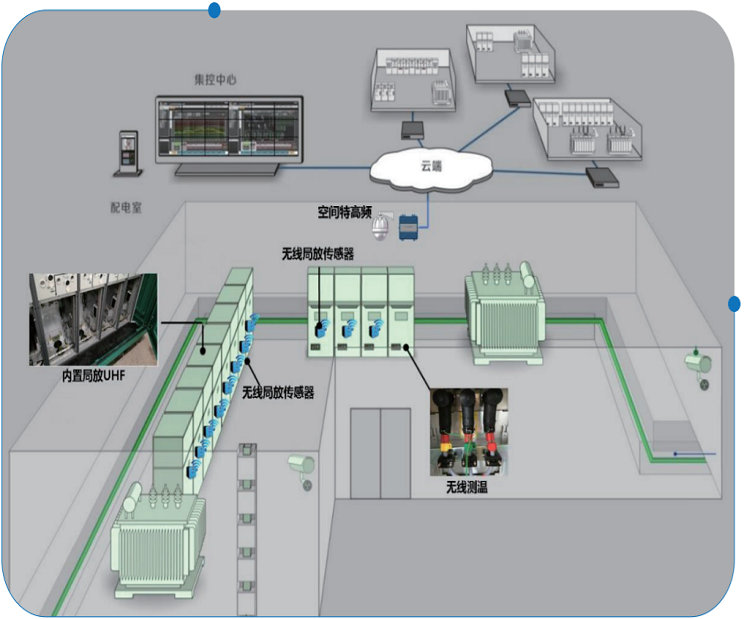

监测系统:

全向超高频传感器采集开关柜室内的特高频局放信号，通过放大、滤波等将电磁波信号传输给局放监测主机，再由局放监测主机对信号进行分析处理，分析放电强度、相位等信息，综合判断局放类别及严重等级，最后用RS485或者TCP/IP的方式传输给后台厂家。

监测主机参数表

参数名称	参数内容
额定电压	AC 220V±15％
功率	≤35W
工作温度	-25℃至70℃
环境湿度	10-90％RH，无冷凝
检测频带	500MHz～1500MHz
系统灵敏度	≤17.6dBV/m
动态范围	≥60dB
误差值	±2dBm



UHF 全向传感器技术参数

检测频段	300~3000MHz
传感器灵敏度	在300MHz~1500MHz的频率范围内，超过80%频率范围的最小灵敏度≤3mV/m，特高频全频率（300MHz~3000MHz）范围的平均灵敏度≥15mm
阻抗匹配	50[Ω]
安装方式	外装型
输出接口	N型
驻波比	≤2
方向性	在各个方向上应具有相同的增益特性



滤波器技术参数

频率范围	300~800MHz
安装方式	主机输入频道前端
阻抗匹配	50[Ω]
输出接口	N型







  产品配置清单

配件	数量	备注

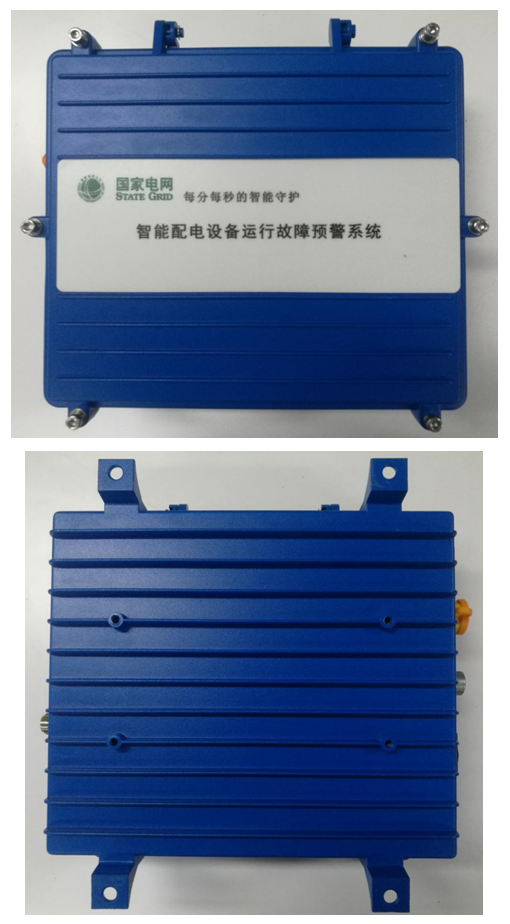

全向采集主机	1台

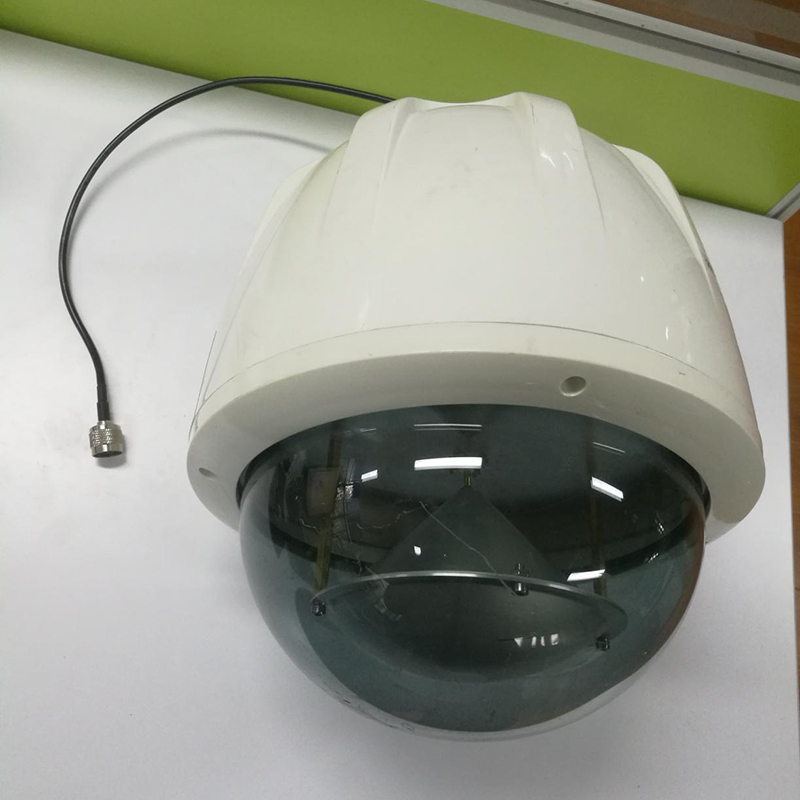

全向传感器	1只	含固定支架
电源线	1根

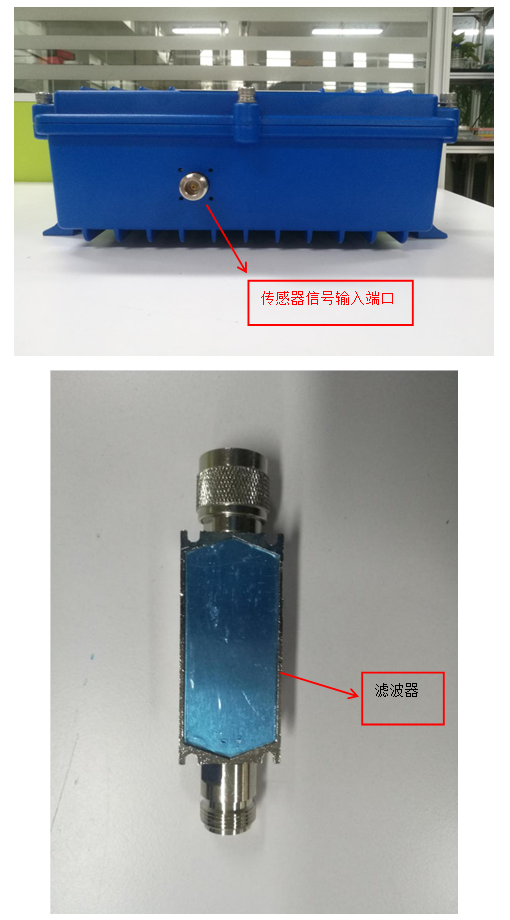

滤波器	1只
膨胀螺丝	7个
485通讯线	1根	红(485+)黑B(485-)



性能特点:

本装置采用特高频（UHF）技术，
抗干扰能力强、精度高（5pc）、实时在线监测（24小时）
本装置结构高度集成化，体积小、外观简洁。
特高频传感器选用非接触式全向电磁波空间定位检测技术，可无需接触设备360度无线监测设备局放, 无监测死角，一台传感器可监测半径20米范围
本装置无需维护，安装完成就可一直正常运行，运行时间可达10年。
本装置采用常规220v交流照明用电。
无需接触设备，放在环网柜室内侧、无需停电，可根据实际情况安装在任意位置。
本装置与人工检测方式形成互补，减少设备运行中人力资源的消耗。
系统及传感器具备优良的抗干扰和环境适应性，对噪声、超声驱鼠器、工频电场和磁场、高频电磁波、通信信号干扰、温湿度、灰尘环境适应能力超强。
