箱式变电站(简称"箱变"),因结构紧凑、安装便捷、占地面积小等优势,已广泛应用于城市配电网、工业园区、住宅小区、轨道交通及新能源场站等场景。然而,箱变长期暴露于户外或半封闭空间中,运行环境极为复杂。昼夜温差大、空气湿度高、凝露结冰、夏季高温、基础返潮、粉尘以及有害气体等因素严重威胁着内部电气设备的安全运行。传统的人工巡检方式存在响应慢、周期长、覆盖面有限等问题,已难以满足现代电力系统对安全性、可靠性和响应速度的要求。在此背景下,箱变环境管理系统应运而生,成为提升箱变运行效率与安全水平的关键技术手段。
箱变环境管理系统是一套针对箱式变电站狭小、封闭的运行环境特点而设计的综合性监控与调控系统。它通过集成多种传感器、控制与通信技术,实现对箱变内部温湿度、烟雾、露点、柜体温度等关键参数的实时监测、智能预警与自动调控,其核心目标是解决因环境异常导致的设备老化加速、故障频发、寿命缩短等问题,保障箱变安全稳定运行,降低运维成本。
从整体功能看,该系统集“环境监测、智能控制、远程运维、故障预警"于一体,通过实时监测、智能分析和自动控制,应对箱变内部复杂恶劣的环境条件,实现远程运维管理。

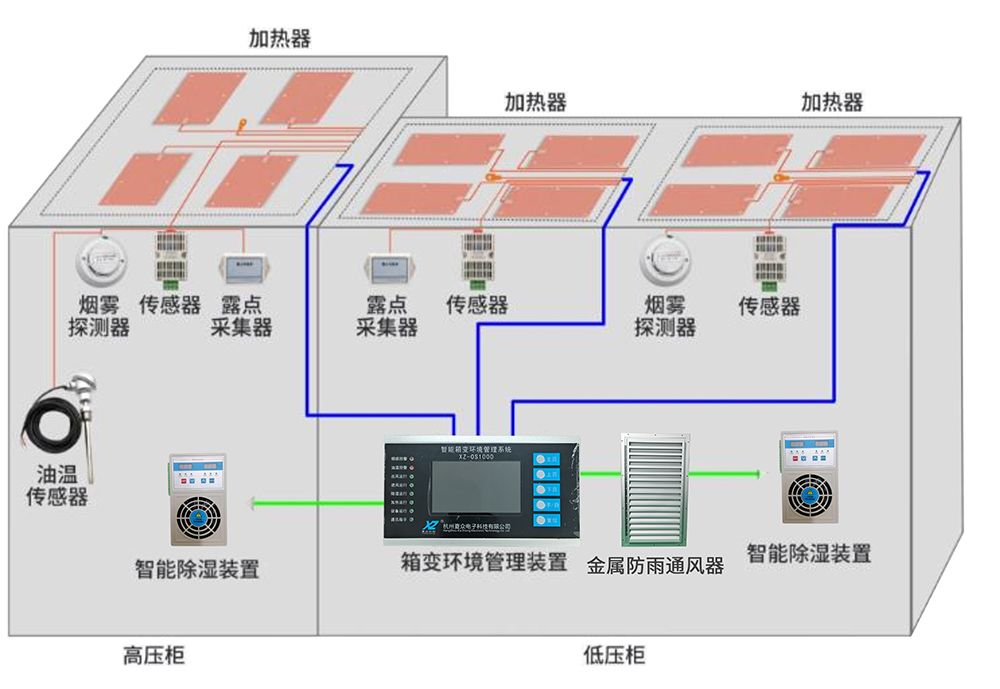

本系统由箱变环境管理主机、环境温湿度传感器、烟雾传感器、露点传感器、除凝露加热模、金属防雨通风器和智能除湿装置等功能组成。
本产品由4.3寸LCD液晶显示屏显示监测数据,而且屏幕可触摸,方便操作。管理主机可以监测箱体内高压室、低压室、变压室的环境温度湿度、露点数据、烟雾报警等数据;并且智能实现对应柜室内的智能除湿机、除凝露加热膜、金属防雨通风器等装置的联动控制。
管理主机可以显示所有传感器的测量状态、负载起控状态、故障信息、报警等关键信息并及时上报。
在使用本产品前,请仔细阅读使用说明书,在充分理解的基础上使用本产品,错误的使用会导致装置的损坏,甚至还会导致严重的安全事故 。
●在做耐压测试时,必须将本装置的传感器插头拔下。
●使用前要检查整机的接线,不要将电源线和传感器线混绕在一起。
●产品上电后,不要接触外露的任何带电部件,防止触电。
●环境温湿度传感器和露点采集器是配套使用,不可将这些传感器和其他产品互换,否则产品失灵,严重的可能烧毁传感器或监控装置。
●不要接入超出本监控装置继电器容量的控制对象, 以免继电器触点融化。
●在正常使用时,禁止短接继电器输出端子。
●严禁在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
●严禁对本产品进行任何改造! 由于擅自改造所造成的事故,本公司恕不负责。
●RS485 通讯线必须采用屏蔽双绞线,并做好接地处理。
●在本产品应用于电磁干扰比较严重的场合时,请注意装置外部引线的布局,特别是传感器线和RS485通讯线,应该远离强电电缆或开关设备,不要将此类线与电源线或大电流导线混绕在一起;否则容易出现测量不正确、通讯不正常或监控装置复位的现象。恶劣的电磁干扰环境、污染严重的工作电源和大的负载电流冲击是导致监控装置出现异常的主要原因,当您在应用过程中遇到类似现象时,建议您首先从这几个方面着手考虑改进的措施。

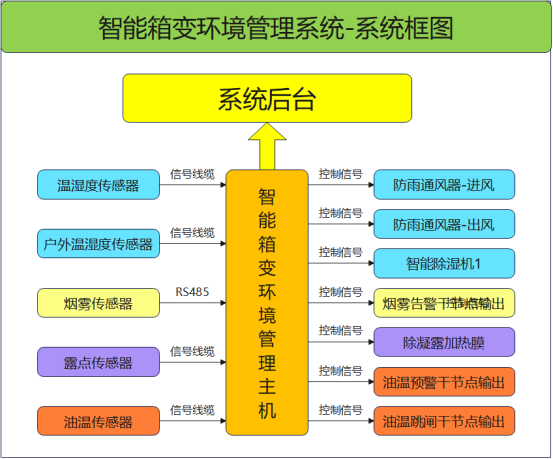

智能箱变环境管理系统由4.3寸LCD液晶显示屏显示监测数据,而且屏幕可触摸,方便操作。管理主机可以监测箱体内高压室、低压室、变压室的环境温度湿度、露点数据、烟雾报警等数据;并且智能实现对应柜室内的智能除湿机、除凝露加热膜、金属防雨通风器等装置的联动控制。系统框图如下:

|
序号 |
产品名称 |
型号 |
数量 |
备注 |
|
1 |
智能箱变环境管理系统主机 |
XZ-OS1000 |
1 |
|
|
2 |
温湿度传感器 |
XZ-WSD-01 |
2 |
|
|
3 |
露点传感器 |
XZ-LD-01 |
2 |
|
|
4 |
烟雾传感器 |
XZ-YW02 |
2 |
|
|
5 |
智能除湿机 |
XZCSQ-60W |
2 |
|
|
6 |
除凝露加热膜 |
XZ-DJR-GM |
6 |
|
|
7 |
金属防雨通风器 |
XZTF02 |
1 |
|
|
8 |
油温传感器 |
XZ-YG-02 |
1 |
|
备注:具体数量根据项目清单配置
5.1 智能箱变环境管理系统主机

|
序号 |
技术参数 |
技术指标 |
|
1 |
供电电源 |
100-240VAC |
|
2 |
功耗(不含负载) |
≤15w |
|
3 |
触摸显示屏 |
1、屏幕尺寸4.3寸 2、电容触摸屏 3、分辨力:800*480 |
|
4 |
温湿度传感器接口 |
3路 |
|
5 |
户外温湿度接口 |
1路 |
|
6 |
露点传感器接口 |
3路 |
|
7 |
烟雾传感器接口 |
3路 |
|
8 |
PT100油温传感器 |
1路 |
|
9 |
堵塞率接口 |
2路 |
|
10 |
加热膜控制输出 |
3路 |
|
11 |
除湿机控制输出 |
3路 |
|
12 |
金属防雨通风器-进风机 |
1路 |
|
13 |
金属防雨通风器-出风机 |
1路 |
|
14 |
烟雾报警控制输出 |
3路 |
|
15 |
油温预警控制输出 |
1路 |
|
16 |
油温跳闸控制输出 |
1路 |
|
17 |
通讯参数 |
3路RS485接口 |
|
18 |
通讯方式 |
RS485 (ModBus-RTU协议) |
|
20 |
继电器触点容量 |
7A ,250VAC / 7A,DC30V(加热膜、抽湿机、风机) 7A ,250VAC / 7A,DC30V(烟雾报警、超温报警) |
|
21 |
工作环境 |
-40℃~70℃, ≤90% RH,不结露;大气压力 80 ~ 110Kpa,海拔高度<4000m |
|
22 |
存储环境 |
包装好的产品应贮存在 - 40℃~+55℃ 、相对湿度不大于 85% (不结露) 、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内; |
|
23 |
安装方式 |
面板式安装 |
5.2 传感器技术参数
|
传感器名称 |
传感器图片 |
技术参数 |
备注 |
|
温湿度传感器 |
|
温度范围:-40℃-80℃ 精度:±1℃ 安装方式:导轨或螺钉固定 |
|
|
露点传感器 |
|
温度范围:-40℃-80℃ 精度:±1℃ |
|
|
烟雾传感器 |
|
浓度范围:0-5000ppm |
|
|
智能除湿机 |
|
供电电压:AC220V 功率:60w 外壳材质:塑料外壳 导水管:硅胶D:8mm L:2m |
|
|
除凝露加热膜 |
|
电压:AC220V 功率:100W 尺寸:200*400 |
功率和尺寸可定制 |
|
金属防雨通风器 |
|
防护等级:IP65 运行功能:正转、反转(反转风量≥正转70%) 尘密性能:22kPa通风气压完好尘密 防水性能:进风速≤3.8m/s时无雨水抽入 风机功率:≤300W 排风量:1500-1700m2/h 微风压传感器量程:0-300 Pa 风机工作电压:220VAC |
|
|
|
油面温度PT100测量范围:-40℃~150℃; 油面温度PT100测控精度:1.0 级; |
|

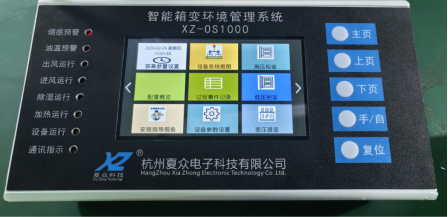

工作指示灯(从上到下):
烟感预警指示灯:任何1路烟雾预警状态,指示灯红灯亮
油温预警指示灯:油温温度处于预警及跳闸状态,指示灯红灯亮
出风运行指示灯:出风机出于正转或反转运行时,指示灯绿灯亮
进风运行指示灯:进风机出于正转或反转运行时,指示灯绿灯亮
除湿运行指示灯:任何1路除湿机运行时,指示灯绿灯亮
加热运行指示灯:任何1路除凝露加热膜加热运行时,指示灯绿灯亮
设备运行指示灯:设备运行指示灯,1s亮灭周期
通讯指示灯:当RS4851通讯时,指示灯闪烁
按键功能如下:
在 主界面→高压室界面→低压室界面→变压器室界面 四个常用界面切换
主页按键:跳转到主界面
上页按键:跳转上一界面
下页按键:跳转下一界面
手/自按键:手动模式自动模式切换,按一次切换工作模式
复位按键:设备硬件复位功能
液晶屏显示:
屏幕使用4.3寸容性触摸屏,触摸选择查看对应界面及数据,屏幕主要显示界面如下:

主界面
1、设备上电后,会进logo界面,点击“进入主界面按钮”,主界面有9个不同功能数据展示,触摸相应图标,进入对应界面;

2、主界面下,点击进入“屏幕参量设置”界面,在此界面可以设置时间参数。
2.1 长安时间显示方框,会弹出时间输入对话框,输入完成后,点击
,
2.2 然后点击“保存参数”,屏幕右下角会提示“时间设置成功”屏幕参数目前默认不能设置。
2.3参数设置完成后点击
,返回主界面。

3、主界面下,点击进入“设备系统框图”界面,在此界面系统框图,
此系统框图系统意在展示信号通讯方式,该系统框图与实际项目配置会有出入。
点击
,返回主界面。

4、主界面下,点击进入“高压室”界面
4.1 此界面显示安装在高压柜内的温湿度、柜体温度、露点温度、烟雾浓度、柜外温湿度等数据,若配置未含有相应功能,对应显示框会显示“未启用”,如果配置有相应功能,显示“---”,表明传感器数据为异常情况,需及时检查确认。
4.2 右上角“自动模式”是当前运行的工作模式,在自动模式,由程序智能算法自动控制,不能进行手动操作,如若想手动操作,按一下“自动模式”,将切换“手动模式”,在手动模式可对除湿机、加热膜、进风机、出风机等控制功能进行操作;注意操作风机时需根据风机状态进行等待操作。操作记录和预警信息会在“过程事件记录表”中显示,可通过“清屏记录表”按钮,清除表格数据。
4.3 点击“温湿度”曲线按钮,温湿度运行曲线是实时数据曲线,可实时看到温湿度曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。


4.4 点击“露点”曲线按钮,露点运行曲线是实时数据曲线,可实时看到露点曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。
4.5 点击
,返回主界面。

5、主界面下,点击进入“低压室”界面
5.1 此界面显示安装在低压柜内的温湿度、柜体温度、露点温度、烟雾浓度、柜外温湿度等数据,若配置未含有相应功能,对应显示框会显示“未启用”,如果配置有相应功能,显示“---”,表明传感器数据为异常情况,需及时检查确认。
5.2 右上角“自动模式”是当前运行的工作模式,在自动模式,由程序智能算法自动控制,不能进行手动操作,如若想手动操作,按一下“自动模式”,将切换“手动模式”,在手动模式可对除湿机、加热膜等控制功能进行操作。操作记录和预警信息会在“过程事件记录表”中显示,可通过“清屏记录表”按钮,清除表格数据。
5.3 点击“温湿度”曲线按钮,温湿度运行曲线是实时数据曲线,可实时看到温湿度曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。


5.4 点击“露点”曲线按钮,露点运行曲线是实时数据曲线,可实时看到露点曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。
5.5 点击
,返回主界面。

6、主界面下,点击进入“变压器室”界面
6.1 此界面显示安装在变压器室内的温湿度、柜体温度、露点温度、烟雾浓度、柜外温湿度等数据,若配置未含有相应功能,对应显示框会显示“未启用”,如果配置有相应功能,显示“---”,表明传感器数据为异常情况,需及时检查确认。
6.2 右上角“自动模式”是当前运行的工作模式,在自动模式,由程序智能算法自动控制,不能进行手动操作,如若想手动操作,按一下“自动模式”,将切换“手动模式”,在手动模式可对除湿机、加热膜等控制功能进行操作。操作记录和预警信息会在“过程事件记录表”中显示,可通过“清屏记录表”按钮,清除表格数据。
6.3 点击“温湿度”曲线按钮,温湿度运行曲线是实时数据曲线,可实时看到温湿度曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。
6.4 在温湿度曲线界面或者露点界面,可以查看油温运行曲线和油温7天曲线。


6.5 点击“露点”曲线按钮,露点运行曲线是实时数据曲线,可实时看到露点曲线变化。点击“7天运行曲线”,可查看最近7天的历史运行曲线。可通过“清屏实时数据”按钮和“清屏历史数据”按钮,清除曲线显示数据。
6.6点击
,返回主界面。


7、主界面下,点击进入“设备参数设置”界面
7.1 长安相应数据显示方框,会弹出参数输入对话框,输入完成后,点击
。
7.2 然后点击“参数设置”,屏幕右下角会提示“参数设置成功”提示。
7.3 点击“参数读取”,屏幕右下角会提示“参数读取成功”提示。
7.3点击
,返回主界面。

备注:
地址范围:1-240,255为广播地址。
波特率:2400,4800,9600,19200,38400,115200,默认9600。
默认阈值参数:
|
阈值参数 |
默认值 |
备注 |
|
工作模式 |
自动模式 |
|
|
防雨通风器启动温度阈值 |
40℃ |
|
|
防雨通风器停止温度下限值 |
35℃ |
|
|
柜内除湿器启动湿度阈值 |
85%RH |
|
|
柜内除湿器停止湿度下限值 |
75%RH |
|
|
烟雾浓度预警上限值 |
1000 |
|
|
烟雾浓度解除预警下限值 |
100 |
|
|
柜内加热膜启动露点温差值 |
5℃ |
|
|
柜内加热膜停止露点回差值 |
3℃ |
|
|
堵塞率预警启动上限值 |
80% |
|
|
堵塞率预警解除下限值 |
30% |
|
8、主界面下,点击进入“设备运行记录”界面
8.1该界面显示设备运行过程中出现的异常信息,点击“清空记录表”,可将信息记录清除。
8.2点击
,返回主界面。


故障现象 1 :装置通电后不显示
可能原因:装置供电异常或者装置故障,
排查方法:检查装置电源输入端电压是否在说明书规定正常使用电压范围内,如果电压正常仍无显示,则为装置故障,如果电压不正常,则需要排查供电线路是否有问题。
故障现象 2 :箱体测控点温湿度显示不正常(乱码 、温度过高 、过低等)
可能原因:箱体测控点露点采集器接线没接好或接线错误;
排查方法:检查箱体测控点露点采集器接线是否按照说明书正确接线。
故障现象 3 :环境温湿度显示不正常(乱码 、温度过高 、过低等)
可能原因:传感器接线没接好或接线错误;
排查方法:检查环境温湿度传感器是否接好,传感器插头与传感器之间是否用螺丝固定牢固,是否存在松动的情况。
通过更换传感器确定是否为传感器问题,如果更换之后,显示正常则说明传感器损坏,反之,则不是传感器的问题。
故障现象 4: RS485 通讯异常
检查RS485 引线是否采用屏蔽线,是否直接接到后台检测
可能原因: 线序接反或者接线不规范或者者未采用屏蔽;
排查方法: 设备(不能通过端子排转接), 并且在后台检测端做单端接地
备注:安装注意事项

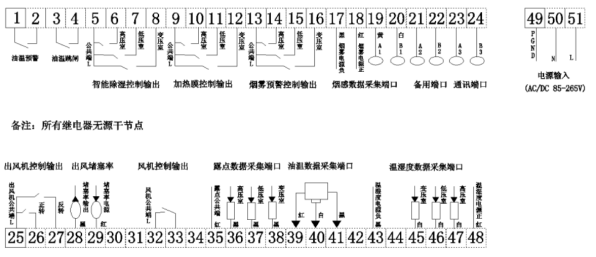

接线之前,请认真查看说明书内的仪表接线图及仪表上的接线图,接线完之后,再次核对接线之后方可上电。
露点采集器安装应尽量远离强电设备和加热膜负载
传感器的引线在使用过程中尽可能的短,引线越长越容易受到外界干扰,贵公司请根据实际的布线情况选择合适的引线长度,不要和仪表电源线 、负载线捆绑走线,尽量远离带强电的设备。
传感器应安装在距离热源最远的地方。
