产品描述

■ 产品概述

   局部放电发生后,会产生电磁波沿开关柜内表面传播,并通过开关柜缝隙辐射出去然后沿开关柜外表面传播,对地形成持续时间很短的对地电压,通过监测这个信号及信号的幅值、频次等来判断开关柜是否由局部放电发生,这就是TEV法监测局放原理;同时,局部放电发生时,还会伴随着声波信号的产生,声波信号会通过空气向四周传播,通过超声波传感器监测该信号也可判断是否由局部放电发生。
   该装置用于高、中、低压电力开关柜。它是集在线特高频、地电波/超声波、数据采集、数据分析于一体(可选地电波/超声波/特高频-传感器)的多功能局放检测产品,采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装,而且在设计上采用了多种抗干扰措施,能够在电力系统中稳定运行。

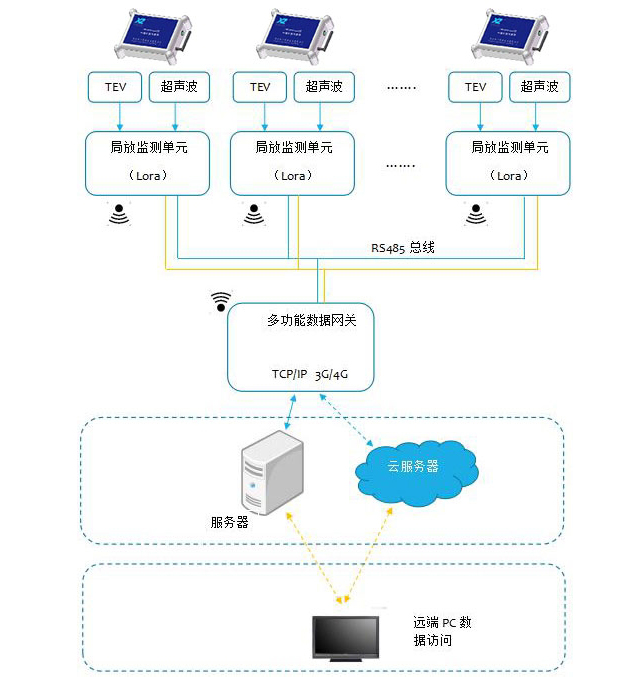

■ 系统总结构图




监测装置图片如下:



》 系统适用范围:中、高压开关柜
》 接收通道及使用:
1、地电波TEV可带32路
2、超声波AE可带32路
3、特高频UHF可带32路
4、二合一(地电波/超声波)可带32路
5、三合一(地电波/超声波/UHF)可带32路
* 一个接收器只能同时显示以上一款功能 *
》 组网方式:RS485 Modbus、无线lora、zigbee 等
》 工作电源:AC220V
》 安装场所:室内
》 安装方式:导轨式安装
》 环境温度:-25~+80℃
》 数据记录时间周期:跟随后台系统

传感器及监测装置

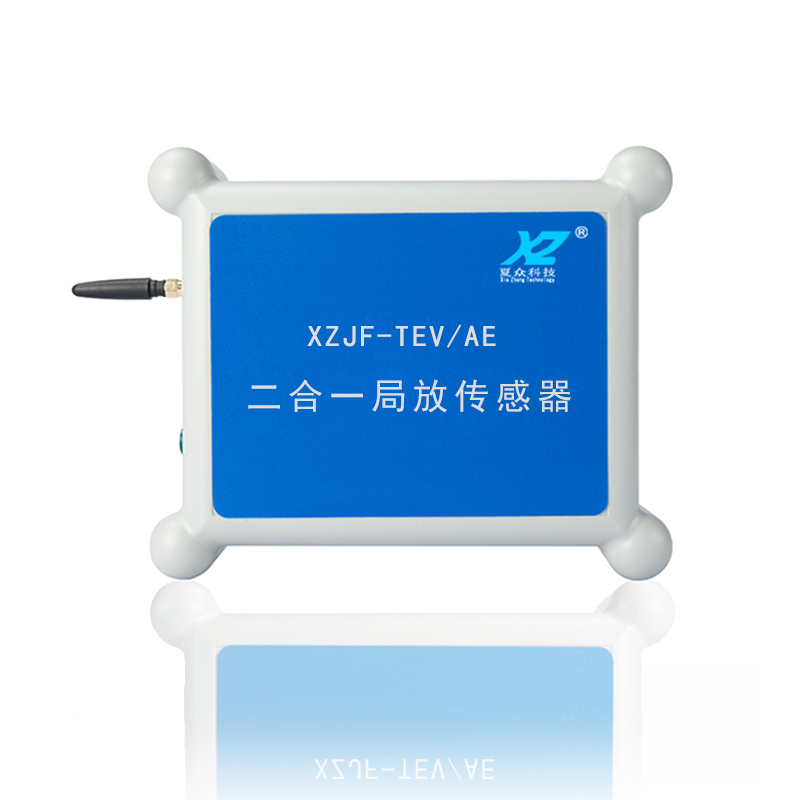

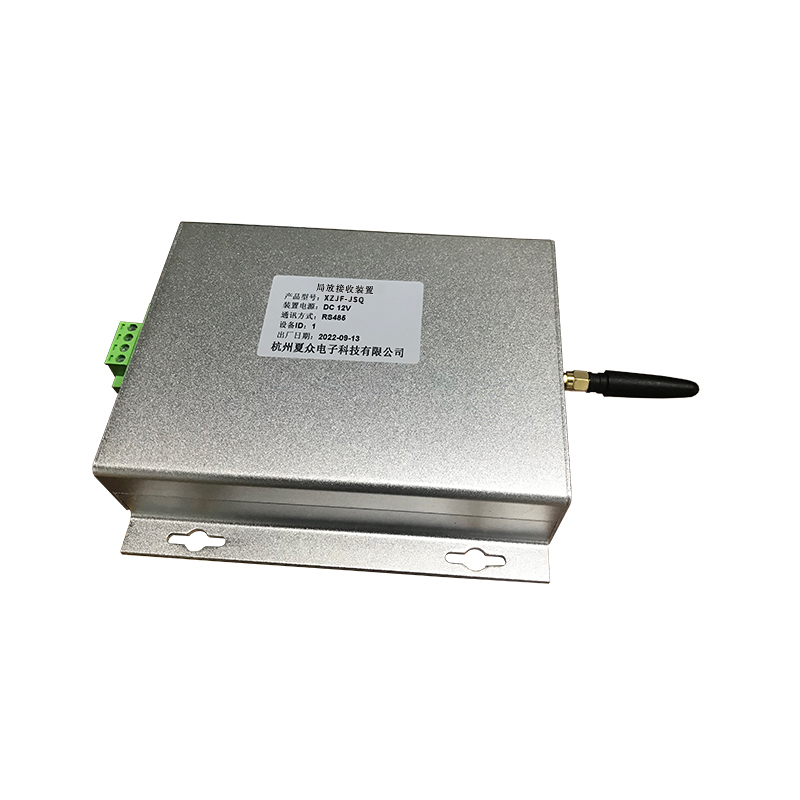

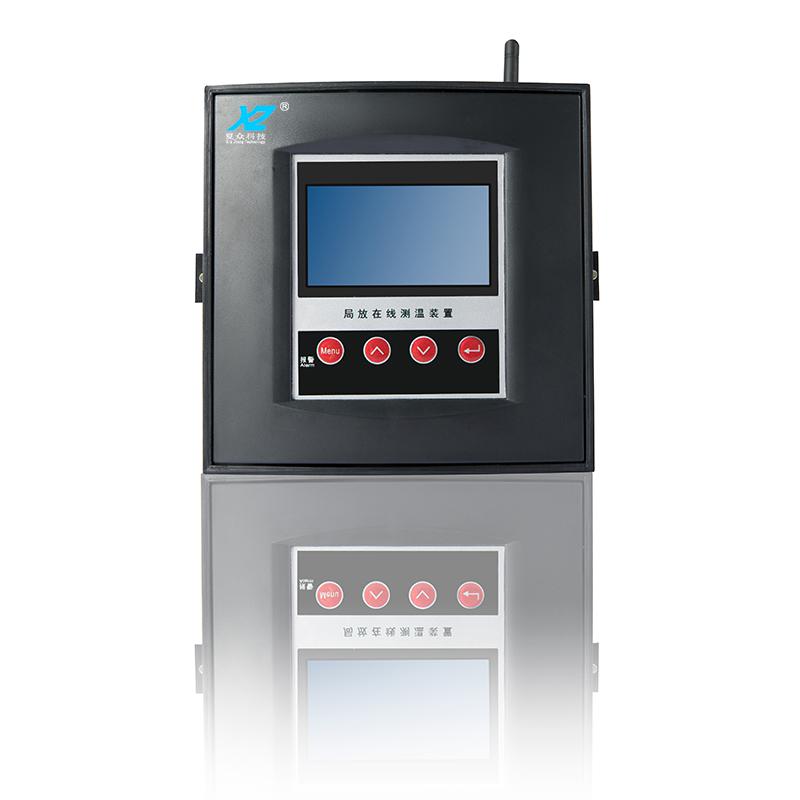

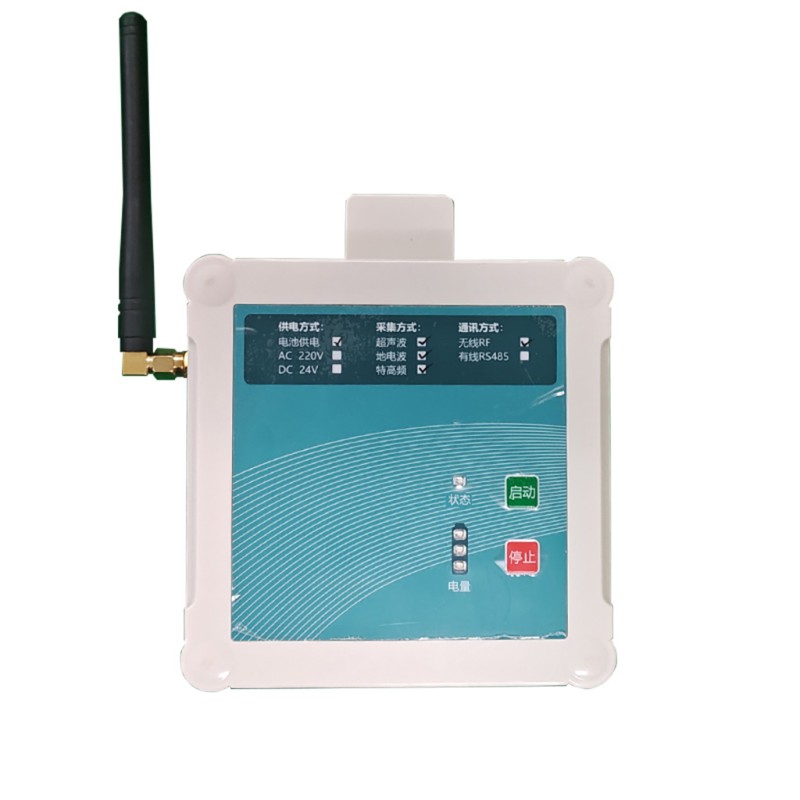

                         监测装置                                                                          二合一局放传感器


■ 技术参数

自供电源:3.6V

灵敏度:200pC 分辨率:±1db

测量范围:0-60db

TEV 原理检测频率范围:3MHz-100MHz

AE 原理检测频率范围:40±0.5kHz

UHF 原理检测频率范围:500-1500MHZ

工作温度:-25℃-70℃

组网方式:RS485 Modbus、无线lora、zigbee 等

发射频率:2.4G或433M

电池电量测量:20%-99%

传感器电池寿命:>3年

执行标准:NB/T42086-2016

■ 安装方式

外形尺寸:200mm×160mm×55

吸附式安装,无线通讯等方式便于现场安装。

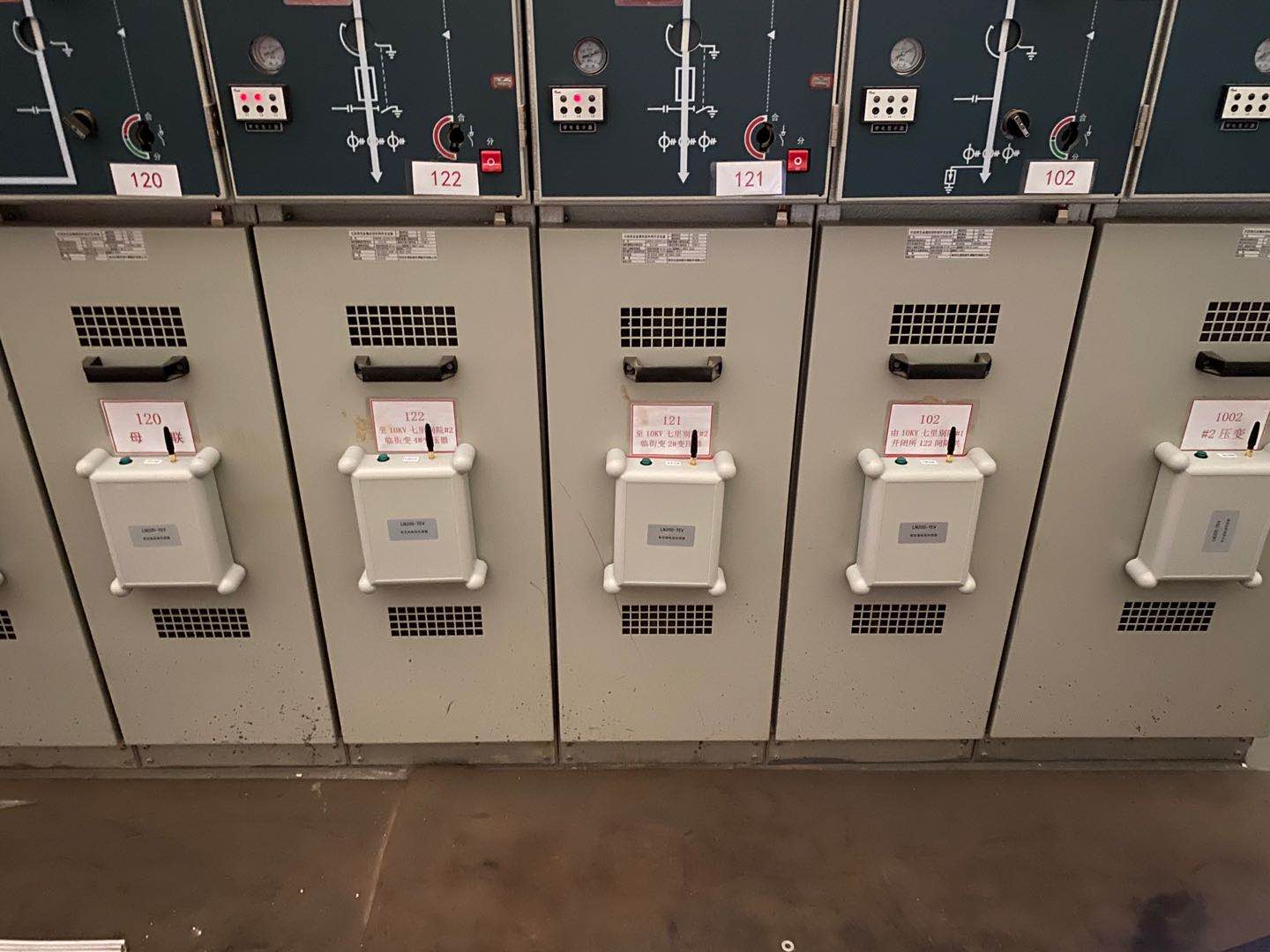

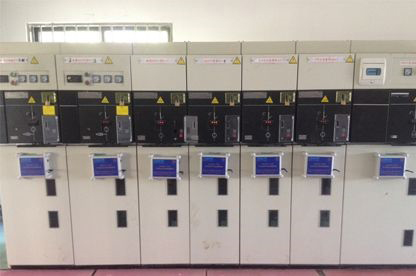

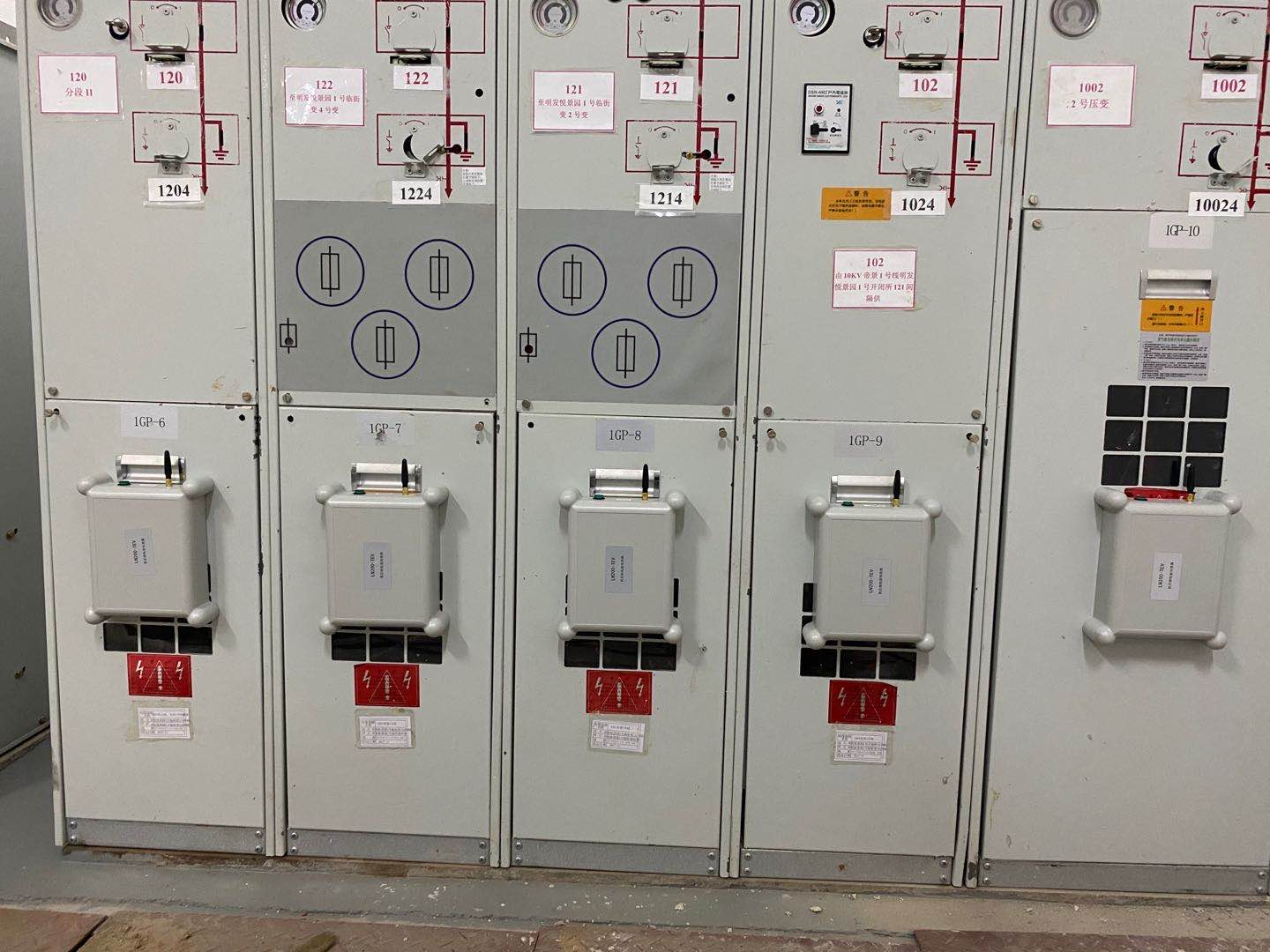

施工现场:
