高压开关柜是使用极广且数量最多的开关设备。由于在设计、制造、安装和运行维护方面存在着不同程度的问题，因而事故率比较高。在诸多性质的开关柜事故中，绝缘事故多发生于10 千伏及以上电压等级，造成的后果也很严重。而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对开关柜设备运行状况进行实时在线监测，及时了解设备的运行状态及绝缘劣化程度，确定检修时间及措施，减少停电时间和事故的发生，提高电力系统运行的安全可靠性及自动化程度。
高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘闪络对地击穿，相间绝缘闪络击穿，雷击过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT 闪络、击穿、爆炸，瓷瓶断裂等。
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往会出现局部放电阶段，局部放电的严重程度能够反映绝缘状态，因此通过实时在线监测局部放电来判断设备绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。
局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值、频次等来判断开关柜是否由局部放电发生，这就是TEV 法监测局放原理；同时，局部放电发生时，还会伴随着声波信号的产生，声波信号会通过空气向四周传播，通过声波传感器监测该信号也可判断是否由局部放电发生。
其监测机理如下图所示：
系统总体结构
使用环境：
| 温度 |
工作温度 |
-40～85℃ |
| 湿度 |
相对湿度 |
10～95%RH |
外形结构：
装置的尺寸为：（长 X 宽 X 高）120X120X55（单位：毫米）。
数据接收装置图片如下：
》 系统适用范围：中、高压开关柜
》 接收通道及使用：
1、地电波TEV可带32路
2、超声波AE可带32路
3、特高频UHF可带32路
4、二合一(地电波/超声波)可带32路
5、三合一(地电波/超声波/UHF)可带32路
* 一个接收器只能同时显示以上一款功能 *
》 组网方式：RS485 Modbus、无线lora、zigbee 等
》 工作电源：AC220V
》 安装场所：室内
》 安装方式：导轨式安装
》 环境温度：-25~+80℃
》 数据记录时间周期：跟随后台系统

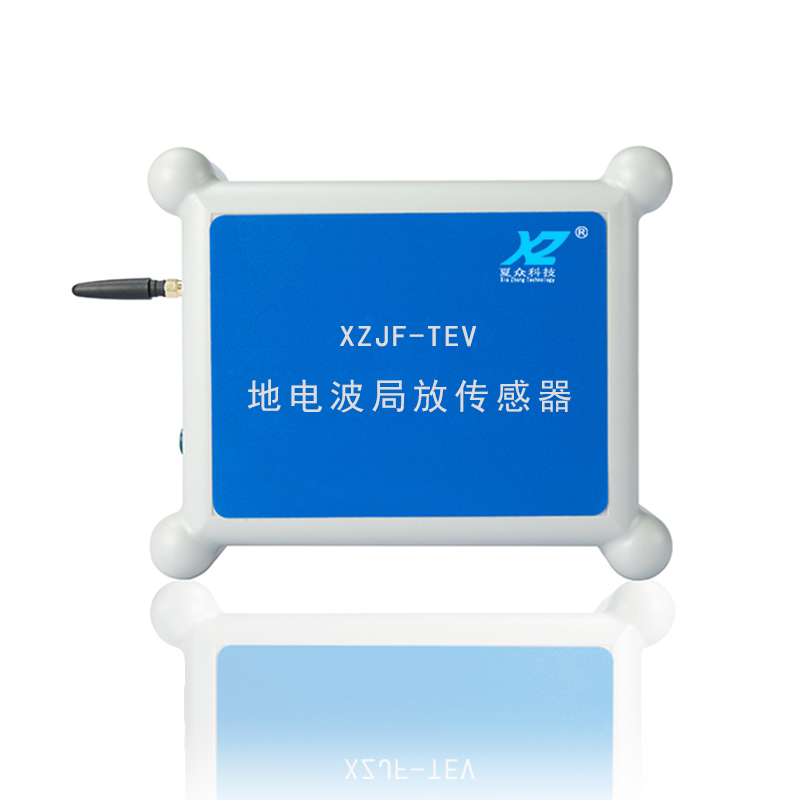

监测装置及传感器
监测装置 内置地电波传感器
TEV 传感器（内置）：
传感器：电容性
频率范围：3-100MHz
测量范围：0-60 dBmV
分辨率：1dBmV
精度：±1dBmV
施工现场：
