产品描述

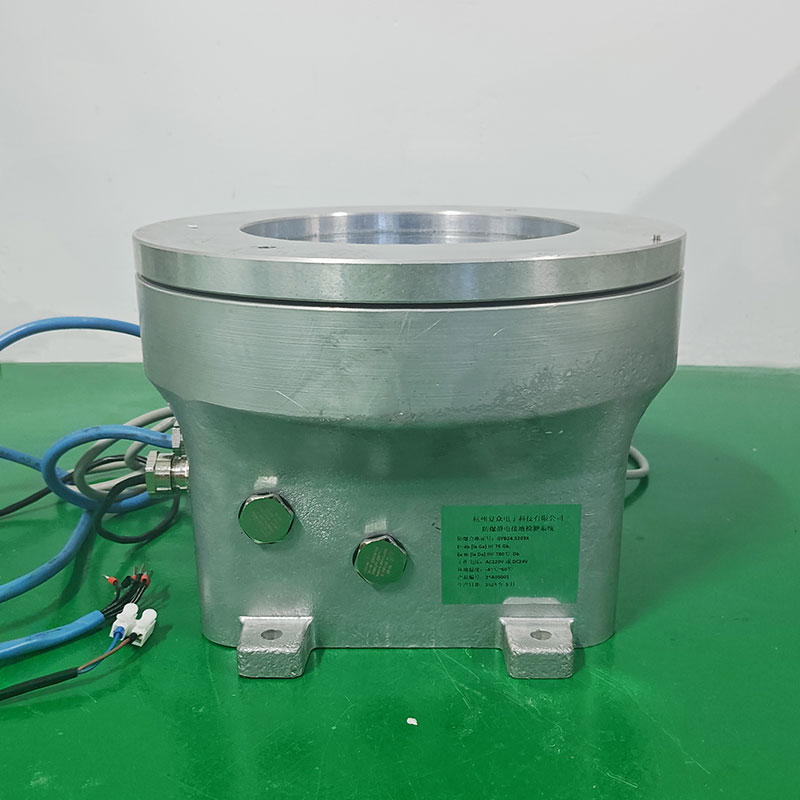

防爆静电接地检测系统

适用于气体、粉尘危险爆炸区域的各种石化、制药、涂料、化学品生产、输送、包装、装卸工艺的易燃易爆燃 气（油） 罐、反应釜、料仓、干燥机、管道、粉体输送系统等生产设备的静电接地回路的在线监测及防爆、防静电 解决方案。
应用场景： 多轨道车装载点，多路圆桶/包装装卸点、液体、粉末混合、粉干混站和调配装置，粉末输送管路及 设备，流化床及干燥机及设备，料仓、储存站、集装箱的灌装及排空，料斗和集尘器  粉末微粉化、粉碎和研磨设备 等。
工作原理
不锈钢夹子夹紧到危险品桶边缘，或接地螺栓固定在静态设备上、锁紧螺母锁紧到检测设备上，即同 AGNI-RTD96 控制器、接线盒、夹子、接地螺栓、接地监测线形成接地测试回路，检测监测对象的接地回路电阻，绿灯显示则桶、 监测对象、危险现场设备良好接地。红灯显示监测对象接地不合格， 存在风险。危险化学品罐装、卸料、输送时产 生的静电电荷顺着夹子、接地线引导到接地排及大地， 避免静电积蓄释放引燃危险气体、粉体的爆炸。同时 AGNI- RTD 控制器输出信号给 PLC 、中控室、DCS  等，发出指令给电机，可装卸料。电阻过大，接触不良（一般国标最大允 许阻值为 10 欧姆）预示着夹子没夹好或接地回路问题， 同时可输出信导给 PLC，联锁联动，不允许电机启动，直到 接地故障排除， 才允许安全生产。多点静电监测系统是危险场合工厂安全生产的必备的辅助设施， 其可督促企业做 好设备接地线路的检测和监控工作， 加速静电释放， 避免导致火灾及爆炸事故。
国家标准:
根据国家标准 GB/T3836.26-2019《爆炸环境静电危害指南》的要求：
13.3  实际系统的接地要求
13.3.1  全金属系统
13.3.1.1  概述
对于全金属系统， 电阻通常宜小于 10Ω。然而， 对于使用如编织的等等电位联结电缆的系统， 电阻可以不 超过 25Ω。如果发现阻值明显增大， 宜进一步检查查找可能的原因（例如， 连接松动或腐蚀）。本设备为隔爆（Exd）、本安（Exi） 双重防爆设计， 防爆性能符合如下等国家标准的要求。

GB/T3836.1-2021《爆炸性环境： 设备通用要求》
GB/T3836.2-2021《爆炸性环境： 由隔爆外壳“d”保护的设备》 GB/T3836.4-2021《爆炸性环境： 由本质安全“i”保护的设备》 SH/T3097-2017《石油化工静电接地设计规范》
GB50074-2014《石油库设计规范》
GB13348-2009《液体石油产品静电安全规程》；
产品特性及参数：
LED 显示静电接地状态， 静电回路故障可远程联锁控制阀；
AC110-220V 或 24VDC 供电(根据客户定制)， 1-12 个点监控；
控制箱 Ex  d  IIC   隔爆防爆等级安全设计， 危险场合可直接供电， 适合包括 H2 氢气环境的所有气体、粉尘 防爆领域；
本质安全(Ex  ia)静电接地监测回路， 确保控制箱外接危险区操作的静电夹及固定螺栓安全可靠， 适用于各 种危险爆炸环境等（液、气、粉尘）；
联锁继电器输出特性： 响应时间≦1s； 驱动能力： 250V  AC， 3A   或  30V  DC， 3A； PLC 联锁信号： 1-12 个； 输出继电器 1-12 个； 输出故障继电器 2  个， 继电器额定值： 250V  3A,30VDC  3A;

检测电阻范围： 0-100Ω,  可设定报警值； 超过设定值可报警；
防爆等级： Ex  db   [ia  Ga]  IIC  T6  Gb,  Ex  tb   [ia  Da]  IIIC  T80℃  Db；
红绿灯指示及报警、电阻实时 LED  数码在线显示；
温度范围-40～+60℃;
最大传输距离： 1000 米；
订货号：AGNI-RTD96-10-N   (N:1-12  分别代表 1-12  个监测点)  AGNI-RTD96-10-2   (2  个监测点) ……， AGNI-RTD96-10-12(12 个监测点) 。

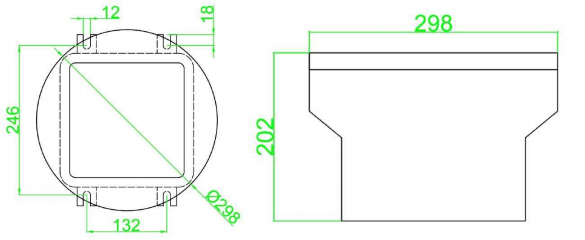

安装尺寸图

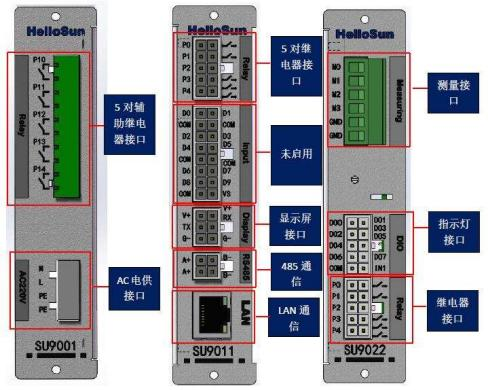

接口介绍

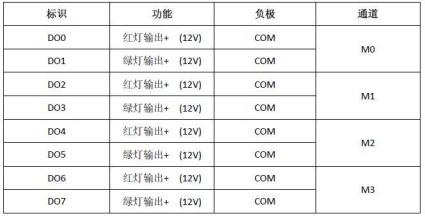

外接指示灯连接说明

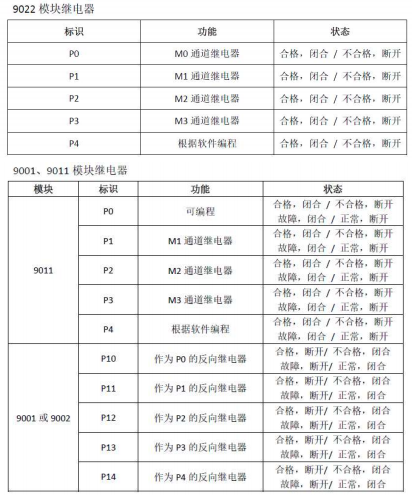

继电器接线说明 :

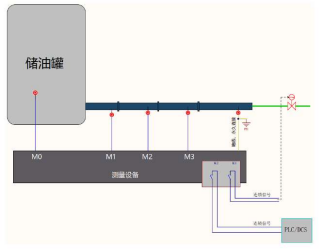

导线连接示意图 :

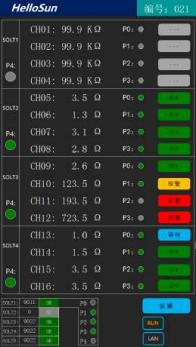

AGNI-RTD96  防爆静电接地检测系统检测

功能使用说明
检测夹可靠连接于被检测静电接地对象上时，查看 AGNI-RTD96 防爆静电接 地检测系统所显示对应的检测电阻值若在 0～10Ω（或 4 、 100Ω,  可选） 范围
内，则检测静电接地电阻值正常，显示“”；反之则检测静电接地电阻值异常， 显示“”，请检查静电接地夹是否接触良好，或被检测静电接地对 象的接地线是否讲好。


系统参数:
*   工作电压:220VAC±10%或 24VDC；
*      工作电流:<20mA；
*      工作温度:-40℃至 60℃;
*      响应时间 :<1s；
*      防护等级:IP66；
*   防爆等级 :  Ex  db   [ia  Ga]  IIC  T6  Gb,  Ex  tb   [ia  Da]  IIIC  T80℃  Db；
*   输出信号:继电器输出 , 常开常闭可选 ,接口容量  2.5A,30VDC  或 2A,250VAC。
操作流程:
1） 检查 AGNI-RTD96 运行正常；
2） 静电接地夹夹紧到危险品桶边缘， 或接地螺栓固定在静态设备上、锁紧螺母锁紧到检测设备上；
3） 查看 AGNI-RTD96 显示对应的检测电阻值是否合格；若检测电阻值正常，显示“”；反之则检测电阻值异常， 显示“”，请检查静电接地线路是否良好（夹子或螺栓是否接触良好）；
4） 检测完毕， 收回静电接地夹。
