一、产品概述
本装置是专为电力系统中高压开关柜设计的智能化、集成化、在线式状态监测解决方案。通过实时采集、分析开关柜内部多项关键运行参数，实现对设备健康状况的全天候、全方位感知与评估，为电力设备的状态检修、故障预警和智能运维提供核心数据支撑，是提升电网运行安全性与可靠性的关键技术设备。
适用于城市核心区变电站、工矿企业配电室、数据中心、医院、新能源场站（风电场、光伏电站）升压站等重要负荷配电系统或老旧开关柜状态评估与改造升级等场景应用。
二、产品特点
♦ 采用高性能工业级处理器，运行速度快，信息存储、数据处理能力强、可靠性高；
♦ 10寸触摸屏显示，就地显示实时监测数据、设备状态、事件记录等信息，操作便捷 ；
♦ 多级休眠模式，支持触摸唤醒、红外感应唤醒；
♦ 两路柜内环境温湿度监测，智能控制加热除湿装置，有效阻止绝缘劣化与闪络；
♦ 可选配无线测温功能，实时采集监测断路器触头、母线、电缆接头等温度，支持历史温度、曲线记录、超温越限记录查看及表格导出；
♦ 可选配电力仪表功能，集成电力数据测量、谐波统计、电能计量等功能满足不同应用需求；
♦ 可选配一键顺控功能，智能步骤顺序控制自动化一键联动操作。
♦ 可选配荧光光纤、局放监测、机械特性、多类环境监测传感器、绝缘监测等设备采集接入；
♦ 可选配网络摄像头，单视/双视，主动、联动观察监视断路器行程行进状态；
♦ 多种事件记录存储1000条，支持记录表格导出；
♦ 具备Type-c / USB2.0 接口，方便维护及数据传导；
♦ 支持RS485、以太网通讯接口，适应不同组网需求；
♦ 核心功能模块化设计，便于功能扩展及维护；
三、技术参数
|
项目
|
技术指标
|
|
工作电源
|
输入范围：AC85~265V ; DC110~370V
|
|
电磁闭锁
|
同步2路，无源常闭，触点容量 AC220V/5A
|
|
继电器输出
|
无源常开：触点容量 AC220V/5A
|
|
开关量输入
|
无源开入：内置12V电源 （公共端为负极）
|
|
温湿度传感器
|
2路有线温湿度传感器
|
|
测量范围：温度-25~125℃； 湿度5~99%RH
|
|
误差范围：温度 ±1℃； 湿度 ±3%RH
|
|
无线测温
|
选配、本机最大可接入24只无线测温传感器，支持测温部位名称自定义
|
|
电表功能
|
选配、电力数据测量、计量，31次谐波统计、2路脉冲输出、3路4-20mA模拟量输出
|
|
外接设备
|
选配、适配兼容类型采集设备接入，6路固定端口
|
|
一键顺控
|
选配、一键顺控功能模组，智能联动一键顺控分合闸操作
|
|
视频监控
|
选配、2路网络摄像头，单视/双视
|
|
交换机网口
|
选配、6路
|
|
远程通讯
|
RS485：1路，Modbus-RTU协议
|
|
以太网：1路，Modbus-TCP协议
|
|
数据传导
|
配备1个Type-C接口，3个USB2.0接口，支持文件导入导出
|
|
环境条件
|
工作温度：-20~+55℃
|
|
相对湿度：≤95%RH 不结露，无腐蚀
|
|
贮存温度：-25~70℃
|
|
海拔高度：≤2500m
|
|
抗电强度
|
外壳与端子之间大于AC2000V
|
|
绝缘性能
|
外壳与端子之间大于500MΩ
|
|
电磁兼容
|
群脉冲抗干扰：Ⅵ级
|
|
静电放电：Ⅲ级
|
|
雷击浪涌：Ⅲ级
|
|

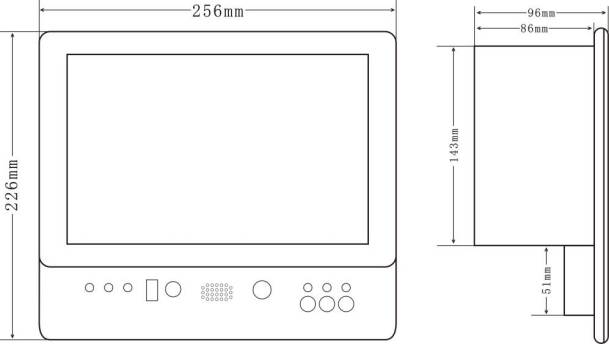

外形尺寸
|
256*226*96mm
|
|

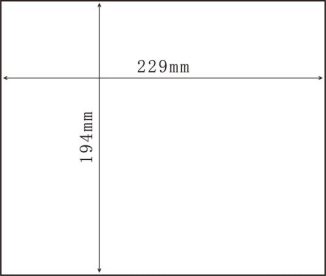

开孔尺寸
|
229*194mm
|
|
净重kg
|
≈3.2 Kg
|
|
安装方式
|
嵌入式
|

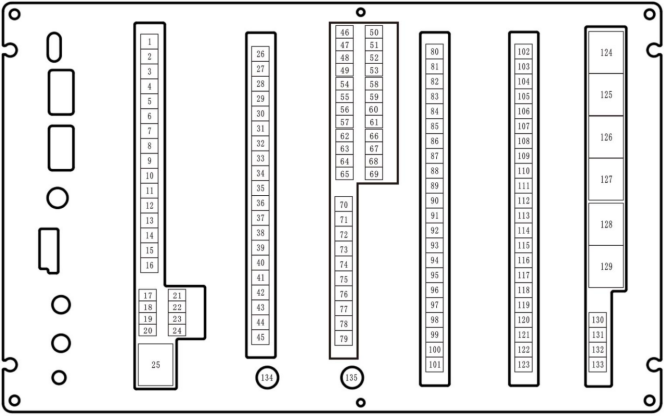

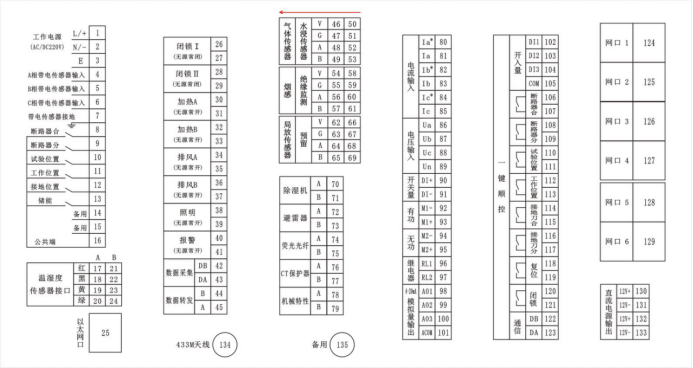

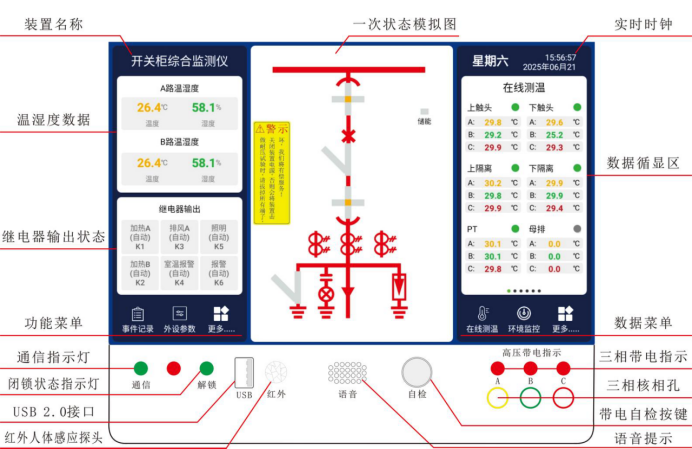

四、面板简介
五、模拟图状态显示

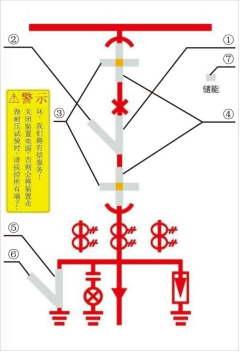

5.1 一次模拟图注释
|
模拟条注释
|
模拟图
|
|
① 断路器合指示: 断路器位于合闸时，红色发光条亮，反之灭
② 断路器分指示: 断路器位于分闸时，绿色发光条亮，反之灭
③ 试验位置指示: 手车位于试验位置时，绿色发光条亮，反之灭
④ 工作位置指示: 手车位于工作位置时，红色发光条亮，反之灭
⑤ 接地刀合指示: 接地刀位于合位时，红色发光条亮，反之灭
⑥ 接地刀分指示: 接地刀位于分位时，绿色发光条亮，反之灭
⑦ 储能指示: 已储能时，绿色发光条亮，反之灭
|
|
5.2 防误语音提示
5.2.1当接地刀处于分闸状态、断路器处于合闸状态，未检测到手车位置或误将手车从试验位置推至工作位置时，模拟条②、③、④、⑤、⑥闪烁，①常亮，同时防误语音提示 “请分断路器”。
5.2.2当接地刀处于合闸状态、断路器处于分闸状态，未检测到手车处于试验位置或误将手车从试验位置推至工作位置时，模拟条①、②、③、④、⑥闪烁，⑤常亮，同时防误语音提示 “请分接地刀”。
5.2.3手车位于试验位置，接地刀处于合闸状态，断路器、接触器处于合闸作状态，误将手车从试验位置推至工作位置时，模拟条②、③、④、⑥闪烁，①、⑤常亮，同时防误语音提示 “请分断路器，请分接地刀” “请分接触器，请分接地刀”。
注：三条防误语音提示内容主要针对手车式断路器柜。
六、带电显示及闭锁
装置通电正常运行：当三相高压同时不带电的状态下，闭锁触点输出闭合，同时解锁指示绿灯亮；
当三相高压任意一相带电状态下，闭锁触点输出断开，同时解锁指示绿灯灭。
|
注：
|
不可直接接入电压信号，必须串联带电传感器，其短路输出电流：60~2000uA±10% ；
10KV线路，电容值：20~500pF； 35KV线路，电容值：5~200pF
|
|
带电状态下，带电指示灯呈闪烁状态，其闪烁频率因带电传感器容值大小而不同。
|
|
默认匹配 100PF 以上带电传感器，其他参数需定制变更
|
七、温湿度控制
7.1 加热除湿及排风控制
7.1.1出厂默认：温度上限 +15℃， 下限 +5℃；湿度上限 85%RH， 下限75%RH； 排风上限 +40℃， 下限 +30℃；
7.1.2加热启动：当传感器测得的环境温度低于设定温度下限值，或者测得的湿度值大于设定湿度上限值时启动加热。
7.1.3加热停止：当传感器测得的环境温度高于设定温度上限值，或测得的湿度低于设定湿度下限值时，停止加热。
7.1.4排风启停：当传感器测得的环境温度高于设定排风上限时，启动排风，低于排风下限时，停止排风。
7.2 强制停止加热当传感器测得的环境温度超过环境温度报警上限(默认+50℃)时无条件停止加热防止过热损伤。
八、在线测温（选配）

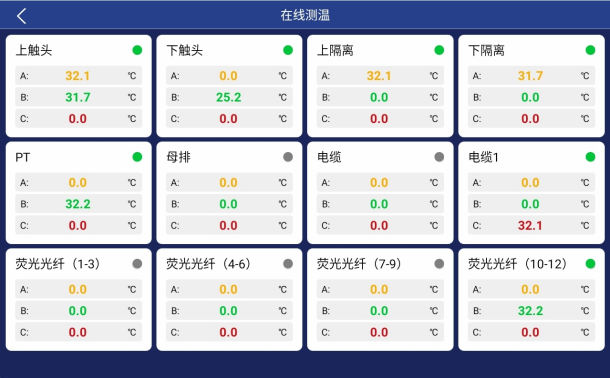

8.1 显示界面
点击主屏在线测温或更多中选择在线测温进入在线测温数据查看，当产生报警时，对应组框变红提示。

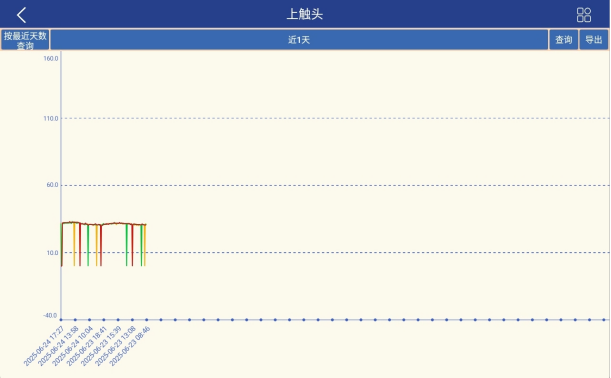

点击组测温框进入温度曲线查看：①点击左上角：选择按规则查询； ②点击中间栏：选择按明细查询；③点击查询：选择执行操作； ④点击导出：生成Excel表格；
8.2 无线传感器参数（选配）
|
本机最大可接入24只无线测温传感器
|
|
传感器类型
|
技术参数
|
样式
|
|
有源无线
温度传感器
（表带式）
|
测温范围：-25~150℃
|
|
|
精度范围：±1℃
|
|
分辨率：0.1℃
|
|
无线频率：433MHz
|
|
传输距离：≤150m （直线空旷距离）
|
|
采样周期：5Min
|
|
工作方式：内置锂电池（使用寿命约3~5年）
|
|
安装方式：捆绑式
|
|
主体尺寸：36mm*23mm*19.9mm（表带总长385mm）
|
|
安装部位
|
移开式高压开关柜：母排， 动静触头，电缆搭接等部位。
|
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。
|
|
安装第一步：传感器配对好装置主机和高压开关柜。
|
|
安装第二步：根据该面柜子的安装部位放置传感器并捆绑好。
|
|
微型无源无线温度传感器（表带式）
|
测温范围：-25~150℃
|
传感器结构：
① 取电合金片：用于感应取电
② 后盖片：感应温度
③ 表带：模块主体
|
|
精度范围：±1℃
|
|
分辨率：0.1℃
|
|
无线频率：433MHz
|
|
传输距离：≤150m （直线空旷距离）
|
|
采样周期：默认最低 20S （可定制）
|
|
工作方式：CT感应取电
|
|
启动电流：>5A
（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）
|
|
安装方式：捆绑式
|
|
主体尺寸：35mm*21mm*13.7mm(表带总长385mm)
|
|
安装
部位
|
移开式高压开关柜：母排， 动静触头，电缆搭接等部位。
|
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。
|
|
安装第一步：预计安装部位长度，取合适长度穿过模块；把取
电片从传感器取电孔穿过（穿过不少于两圈）
|
|
|
安装第二步：将模块缠绕在取电部位（电流主路）让测温点接触到要测温的部位，并拉紧两侧的合金片；并把表带扣好绑紧。
|
|
|
微型无源无线温度传感器（卡扣式）
|
测温范围：-25~150℃
|
传感器结构：
① 取电合金片：用于感应取电
② 后盖片：感应温度
③ 软硅胶：加深连接强度
④ 连接头：连接取单片双头
⑤ 螺丝：固定取电片
|
|
精度范围：±1℃
|
|
分辨率：0.1℃
|
|
无线频率：433MHz
|
|
传输距离：≤150m （直线空旷距离）
|
|
采样周期：默认最低 20S （可定制）
|
|
工作方式：CT感应取电
|
|
启动电流：>5A
（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）
|
|
安装方式：捆绑式
|
|
主体尺寸：26mm*22.5mm*10mm
|
|
安装部位
|
移开式高压开关柜：母排， 静触头，电缆搭接等部位。
|
|
低压柜：出线桩头、断路器进出线端。
|
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。
|
|
低压开关柜：空开进线、出线、电缆出线等部位。
|
|
安装第一步：将合金片从中间对折。并用钳子将对折部分压平实。
|
|
|
安装第二步：将对应的部位所对应点号的传感器及配件如图按顺序穿到合金片上。将合金片头部如图所示内折至固定件内部。
|

|
|
安装第三步：将合金片尾部穿过被测物体，从固定件中间穿过拉紧，并用固定螺丝压紧。
|
|
|
安装第四步：剪掉合金片多余部分（保留5cm左右内折）。
|
|
|
安装第五步：用钳子将合金片尾部向内绕圈，并压紧。
|

|
|
安装第六步：检查传感器安装，检查无误，记下传感器编号，以便后面调试主机使用。
|
|
8.3 荧光光纤测温（选配）
通过装置预留指定端口与荧光光纤采集器通讯连接，采集测温数据监测管理。
|
采集器技术参数
|
采集样式
|
|
接入数量
|
1-12路探头可选
|
|
|
采集数据
|
采集光纤测温传感器数据
|
|
显示数据
|
无显示
|
|
通讯功能
|
RS485通讯接口
|
|
通讯参数
|
本地通讯，RS485接口，通讯距离不超过1.2KM
|
|
整机功耗
|
≤5VA
|
|
工作温度
|
-10～70℃
|
|
工作湿度
|
≤90%RH,不结露，无腐蚀
|
|
防护等级
|
IP20
|
|
绝缘电阻
|
≥100MΩ(温度在10~30℃,相对湿度小于80%)
|
|
安装方式
|
壁挂式安装
|
|
工作电压
|
AC85-265V/DC110-370V
|
|
荧光光纤探头参数
|
探头样式
|
|
测温精度
|
±1℃
|
|
|
探头直径
|
2.3mm
|
|
采样频率
|
2Hz
|
|
分辨率
|
0.1℃
|
|
光纤接口
|
ST
|
|
光纤长度
|
1.2米
|
|
测温范围
|
-40℃～﹢200℃
|
|
光纤探头延长线
|
4米（默认）6米、8米（选配）
|
九、视频监控（选配）
最大接入两路网络监控摄像头，可用于监测断路器室、地刀室状态，可开启联动观察断路器、地刀室实时画面，观察时长可设置；支持摄像头照明开关，视频录制、查看，相片拍照查看功能，并可导出移动存储设备。

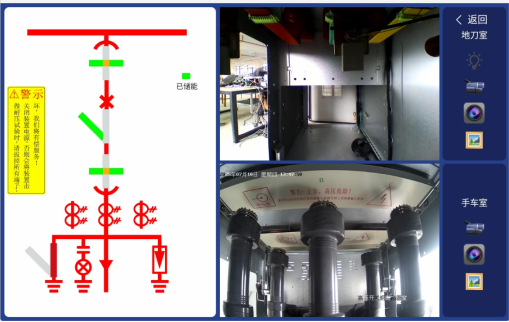

9.1 视频监控界面
9.2 摄像头参数
|
|
|
摄像机
|
传感器类型
|
1/3英寸300万像素CMOS传感器
|
|
快门
|
1/3 s ~1/100,000 s
|
|
宽动态
|
数字宽动态
|
|
日夜切换模式
|
ICR红外滤片式
|
|
调节角度
|
- 15°~15°,垂直：0°~75°
|
|
镜头
|
焦距＆视场角
|
2.8 mm ，水平视场角： 87.5°,垂直视场角： 44.4°,对角视场角： 104.9°
|
|
镜头接口尺寸
|
M12
|
|
光圈类型
|
固定光圈
|
|
最大光圈数
|
2.8 ，4 mm ，F1.6
|
|
补光
|
补光灯类型
|
红外灯
|
|
补光距离
|
最远可达 80cm
|
|
视频
|
最大图像尺寸
|
1920 × 1080
|
|
主码流帧率分辨率
|
25FPS@(2304x1296，1920x1080，1280x720);
|
|
子码流帧率分辨率
|
D1，VGA,640x360;
|
|
视频压缩标准
|
主码流： H.265/H.264
子码流： H.265/H.264/MJPEG
|
|
视频压缩码率
|
32 Kbps ~8 Mbps
|
|
H.264编码类型
|
Base Profile/Main Profile/High Profile
|
|
H.265编码类型
|
Main Profile
|
|
Smart264编码
|
支持
|
|
Smart265编码
|
支持
|
|
视频处理
|
H.265+/H.265/H.264视频编码，支持码流0.1M~3Mbps可调:支持帧率1~25帧/秒可调;
|
|
网络
|
网络协议
|
HTTP，RTSP，DHCP，NTP，ONVIF
|
|
同时预览路数
|
最多6路
|
|
接口
|
网络
|
1个RJ45 10 M/100 M 自适应以太网口
|
|
一般
规范
|
产品尺寸
|
95 *55*52mm
|
|
工作温湿度
|
- 10℃~40℃,湿度小于95% （无凝结）
|
|
电源及功耗
|
DC：12 V ，功耗100mA
|
|
供电方式
|
DC：12 V ± 25% ，支持防反接保护 PoE：802.3af ，Class 3
|
|
电源接口类型
|
Ø 5.5 mm 圆口
|
|
安装方式
|
吸附式、螺丝固定式 、180°角度手动调整
|

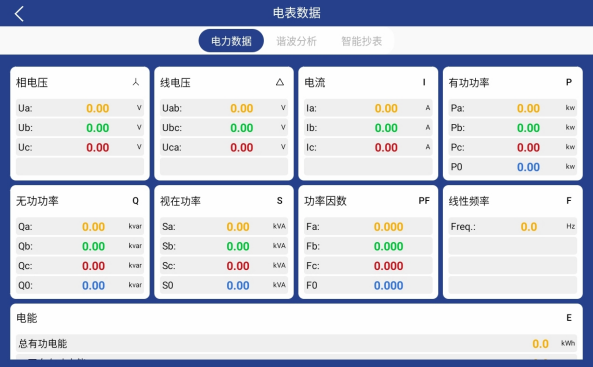

十、电表功能（选配）
10.1 技术参数
|
数据界面
|
|
|
|
电力参数
|
测量参数：电压、电流、有功功率、无功功率、视在功率、功率因素、31次谐波统计
计量参数：有功电能、无功电能、视在电能、（正反向有功、正反向无功）
智能抄表：一键智能抄表
|
|
技术指标
|
电流
|
范围：0.035 ~ 5 (6)A
|
精度：0.2级
|
|
相电压
|
范围：AC10 ~ 400V
|
精度：0.2级
|
|
频率
|
范围：45 ~ 65Hz
|
精度：±0.1Hz
|
|
有功功率
|
范围：0 ～ 99999999 kW
|
精度：0.5级
|
|
无功功率
|
范围：0 ～ 99999999 kVar
|
精度：1.0级
|
|
视在功率
|
范围：0 ～ 99999999 kVA
|
精度：0.5级
|
|
功率因数
|
范围：0.000 ～ ±1.000
|
精度：±0.02
|
|
有功电能
|
范围：0 ~ 429498729.5 kWh
|
精度：0.5级
|
|
无功电能
|
范围：0 ~ 429498729.5 kVarh
|
精度：1.0级
|
|
视在电能
|
范围：0 ~ 429498729.5 kVAh
|
精度：0.5级
|
|
脉冲输出
|
1路有功、1路无功
|
|
电能脉冲输出
|
脉冲常数：3200（默认）；10000；20000；50000；100000；
|
|
测量电压
|
三相三线3×100V，3×380V , 3x680V
三相四线3×57.7V , 3×220V , 3x400V
|
|
基本电流
|
1A, 5A
|
|
接线方式
|
三相四线、三相三线
|
|
模拟量输出
|
4-20mA , 负载＜400Ω
|

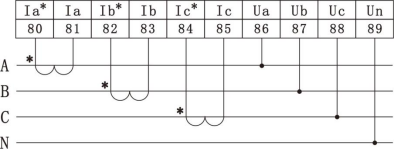

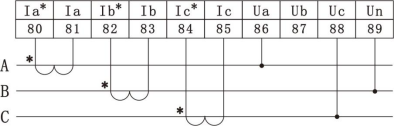

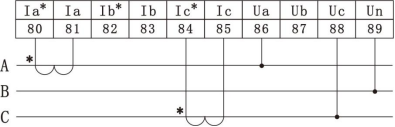

10.2 电压、电流输入接线图
※注：电压输入高于400V时需经PT接入 ； 电流输入标“ * ”号为电流进线
十一、外接设备（选配）

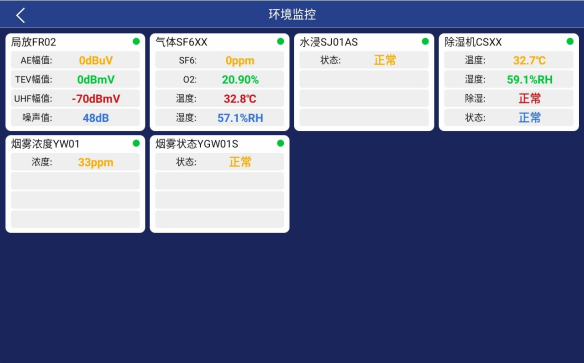

11.1 环境监测数据显示界面
11.2 局放传感器

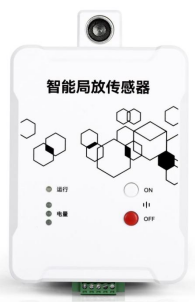

通过装置预留指定端口与传感器通讯连接，采集传感器数据监测管理。
|
技术参数
|
传感器样式
|
|
超声波
|
检测频带
|
中心频率40K±1KHz
|
|
|
检测动态范围
|
0~60dBuV
|
|
TEV
|
检测频带
|
3~100MHz
|
|
检测动态范围
|
0~60dBmV
|
|
UHF（选配）
|
检测频带
|
300~1500MHz
|
|
检测动态范围
|
-70~10dBm
|
|
平均等效高度
|
≥10mm
|
|
噪声检测范围
|
40~80dB
|
|
温度检测范围
|
-40~85℃
|
|
湿度检测范围
|
5~90%RH
|
|
供电方式
|
DC12-24V
|
|
通讯协议
|
Modbus-RTU
|
|
通讯波特率
|
9600bit/s
|
|
工作温度
|
-30~70℃
|
|
采样周期
|
4S
|
|
外形尺寸
|
152mm*98*49mm
|
|
安装方式
|
强磁吸附式安装
|

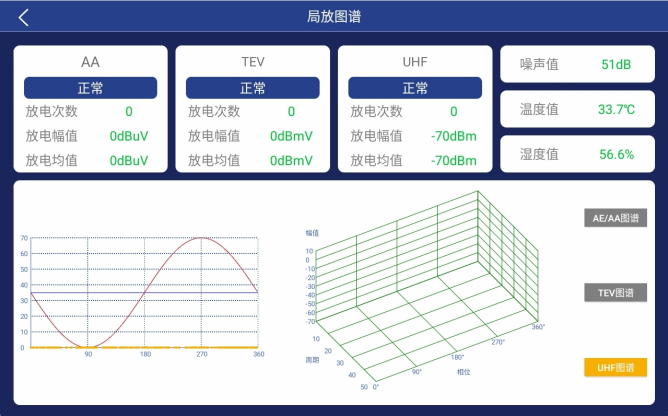

点击主界面 “更多” 数据菜单 ，选择“局放图谱” 点击进入查看。
11.3 气体传感器
通过装置预留指定端口与传感器通讯连接，采集传感器数据监测管理。
|
技术参数
|
传感器样式
|
|
检测气体
|
六氟化硫SF6、氧气O2(选配）、臭氧O3（选配）
|
|
|
环境温度湿度
|
-40~80℃、±2℃ 0~99％RH、±3％RH
|
|
检测原理
|
SF6红外原理、O2、O3电化学原理
|
|
检测量程
|
SF6：0-5000ppm、O2：0-25％、O3：0-10ppm
|
|
检测精度
|
SF6：5ppm O2：0.1％VOL O3:0.1ppm
|
|
预热时间
|
SF6,O3:≤3分钟 O2,, O3：>30分钟
|
|
响应时间
|
≤60秒
|
|
恢复时间
|
≤120秒
|
|
采样形式
|
扩散式
|
|
工作环境
|
温度：-10℃~40℃ 湿度：≤95（无凝露）
|
|
大气压力
|
86kpa~106kpa
|
|
工作电压
|
DC9-24V、AC/DC220V(二选一)
|
|
报警输出
|
1路继电器
|
|
外形尺寸
|
168*84*55mm
|
|
安装方式
|
两侧M3螺丝固定式
|
11.4 烟雾传感器
通过装置预留指定端口与传感器通讯连接，采集传感器状态/数据监测管理。
|
技术参数
|

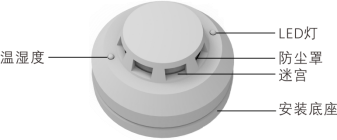

传感器样式（状态型）
|
|
检测参数
|
烟雾
|
|
|
传感器
|
红外光电传感器
|
|
工作温度
|
-10℃~50℃
|
|
环境湿度
|
最大95％RH（无凝露）
|
|
抗RF干扰
|
10MHz~1GHz 20V/m
|
|
灵敏度
|
0.54db/m（±0.1db/m）
|
|
工作电源
|
DC9~30V
|
|
外形尺寸
|
103X51MM
|
|
覆盖面积
|
安装高度不大于3.5米
|
|
探测面积不大于20㎡
|
|
技术参数
|
传感器样式（浓度型）
|
|
烟雾测量范围
|
5-10000ppm
|
|
|
烟雾分辨率
|
1ppm
|
|
供电电压
|
DC12V-24V
|
|
消耗电流
|
<100mA
|
|
预热时间
|
<5 分钟
|
|
响应时间
|
<2 秒
|
|
功率
|
≤1W
|
|
尺寸
|
105mm x 105 x 50mm(H)
|
|
净重
|
<300g
|
|
安装方式
|
吸顶式
|
|
使用寿命
|
>5 年
|
11.5 水浸传感器
通过装置预留指定端口与传感器通讯连接，采集状态监测管理。
|
技术参数
|
传感器样式
|
|
工作电源
|
AC/85~265V 、DC/110~370V或DC9~30V
|
|
|
工作温度
|
-20℃~55℃
|
|
相对湿度
|
≤95％RH（无凝露）
|
|
传感器探头
|
电极式
|
|
灵敏度调节
|
挡位1：0-9kΩ（低灵敏度）
挡位2：0-10kΩ（中灵敏度）
档位3：0-100kΩ（高灵敏度）
挡位4：0-9MΩ（极高灵敏度）
|
|
开关量输出
|
一路继电器输出
|
|
外形尺寸
|
110mm×84mm×46.5mm
|
|
安装方式
|
支架、壁挂安装
|
11.6 绝缘监测传感器
通过装置预留指定端口与设备通讯连接，采集设备状态/数据监测管理。
|

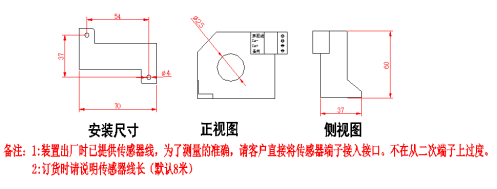

传感器样式
|
外形尺寸
|
|
|
|
|
技术参数
|
|
泄漏电流测量范围
|
50uA~8mA
|
|
适用电压等级
|
0.4~35KV
|
|
绝缘性能
|
外壳和端子间＞100MΩ
|
|
外壳防护
|
IP43
|
|
供电电压
|
DC12V
|
|
过线缆孔径
|
Φ35mm
|
|
安装方式
|
螺丝固定式安装
|
|
外形尺寸
|
100*90*35mm
|
|
安装孔径
|
Φ5
|

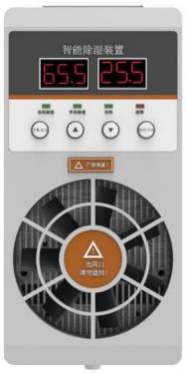

11.7 智能除湿机
通过装置预留指定端口与设备通讯连接，采集设备状态/数据监测管理。
|
技术参数
|
装置样式
|
|
工作电源
|
AC/DC220V
|
|
|
加热功率
|
50~300W
|
|
除湿功率
|
30W，45W，60W
|
|
湿度检测范围
|
0~100%
|
|
湿度测量精度
|
±3%
|
|
除湿启动值
|
35%RH~99%RH
|
|
显示方式
|
6位数码显示
|
|
外壳材质
|
塑胶
|
|
净重
|
0.7 kg
|
|
除湿效率
|
430mL/日 （60W 35℃ RH=85%工况）
|
|
除湿阈值
|
湿度 RH=70%（出厂默认）
|
|
工作温度
|
-25℃~60℃
|
|
温度检测范围
|
-40℃~125℃
|
|
温度测量精度
|
±1℃
|
|
显示分辨率
|
0.1
|
|
加热启动值
|
1℃~30℃
|
|
外形尺寸
|
173*86*61mm
|
|
导水管
|
硅胶 D8*12mm 、L1.5M
|
11.8 CT二次过电压保护器
通过装置预留指定端口与设备通讯连接，采集设备状态/数据监测管理。
|
技术参数
|
装置样式
|
|
工作电源
|
AC/DC220V
|
|
|
正常漏电流
|
≤5μA
|
|
导通电压Uc
|
140V±10%
|
|
导通时间
|
Ts：50ms≤Ts≤250ms
|
|
测量绕组数
|
≤12绕组
|
|
继电器触点容量
|
AC250V/5A，DC30V/5A
|
|
使用的CT规格
|
二次侧峰值大于140V
|
|
外形尺寸
|
145*90*40mm
|
|
安装方式
|
导轨式
|

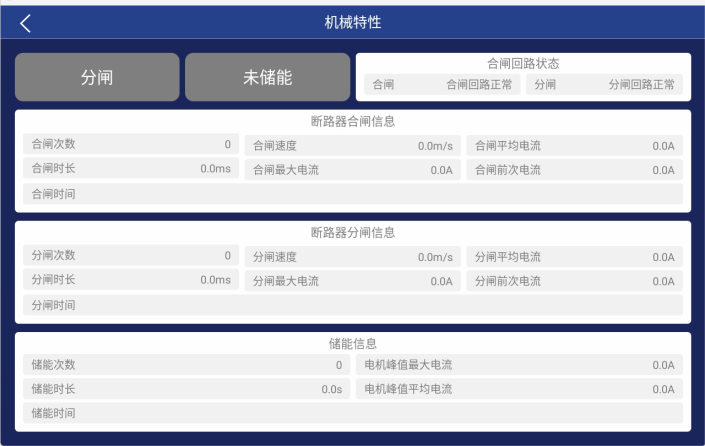

11.9 机械特性
通过装置预留指定端口与设备通讯连接，采集设备状态/数据监测管理。
|
功能
|
介绍
|
装置样式
|
|
储能功能
|
储能电机运行时间、储能电机电流峰值（最大）值，平均 值，最大力矩时刻，最大力矩电流，回路开路故障判断，储 能机构故障判断，动作实时时钟标志
|
|
|
合闸功能
|
合闸行程、开距、超程、时间、速度、线包最大电流、平均 电流、辅助触点离开合位时间、辅助触点到达分位时间、回 路开路故障判断、合闸机械故障判断，动作实时时钟标志
|
|
分闸功能
|
分闸行程、开距、超程、时间、速度、线包最大电流、平均 电流、辅助触点离开分位时间、辅助触点到达合位时间、回 路开路故障判断、分闸机械故障判断，动作实时时钟标志
|
|
曲线功能
|
测量分闸、合闸线圈电流曲线 (测量范围 0-10A，测量精度± 5%)，同步测量三相一次电流曲线（0-5A，测量精度±5%）， 采集时长 100ms，采集周期 0.1ms
测量储能电机电流曲线；(测量范围 0-10A，测量精度±5%)， 采集时长 20s，采集周期 0.05s
|
点击主界面 “更多” 数据菜单 ，选择“机械特性” 点击进入查看。
十二、一键顺控（选配）
支持选配一键顺控功能，实时监测 断路器/接触器、手车、储能、接地刀等设备位置状态，实现步骤顺序控制自动化联动一键顺控操作。
♦ 预定义操作序列：将复杂的多步操作流程预先编程设定，形成标准化操作序列。
♦ 单指令触发：操作人员只需发出一个启动指令，系统自动执行整个操作流程。
♦ 条件自检：系统在执行每一步前自动检查相关条件是否满足，确保操作安全。
♦ 操作票数字化：将传统操作票转换为可执行的程序逻辑。
♦ 状态检测与闭锁：实时监测设备状态，实现"防误"闭锁功能（防误分合断路器）
♦ 顺序控制引擎：步骤顺序控制，条件判断与分支逻辑，超时处理机制。
♦ 安全保护机制：操作中断处理，异常情况立即终止当前步骤，需手动复归后、手动继续执行操作。
♦ 操作效率提升：将人工多步操作简化为单步操作。
♦ 减少人为失误：通过自动化降低人为操作错误风险。
♦ 标准化执行：确保每次操作流程一致。
♦ 操作过程可追溯：完整记录操作过程和数据。
12.1 操作界面

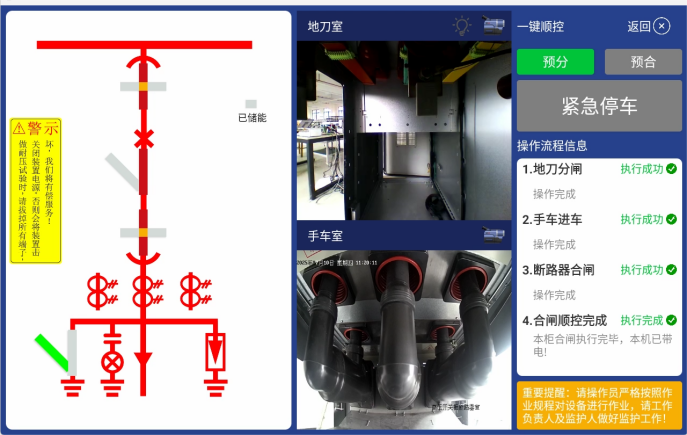

点击主界面 “更多” 数据菜单 ，选择“一键顺控” 点击进入操作；点亮图标为当前可执行的操作。
重要提醒：请操作员严格按照作业规程对设备进行作业；
请工作负责人及监护人做好监护工作。
12.2 电动手车地刀控制模块
电动手车地刀控制模块用于控制电动手车和电动接地开关的操作，能有效防止电动手车和电动接地开关误动作，具备堵转和操作限时保护，操作面板上的LED灯用于故障和动作指示。

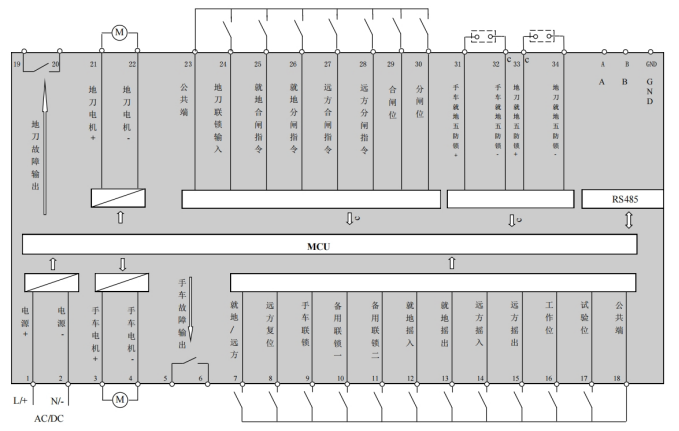

12.2.1 接线端子
|
技术参数
|
装置样式
|
|
电源电压
|
AC/DC110V - 220V
|
|
|
电机负载
|
额定功率小于300W，DC220,DC110
|
|
工作环境温度
|
-20 °C to +50°C
|
|
功耗
|
＜5W
|
|
防护等级
|
IP20
|
|
工频耐压
|
AC2.5KV 1min
|
|
输出接点
|
3A, AC250V or DC30V
|
|
安装方式
|
DIN35卡轨安装
|
12.2.2 接线端子
12.2.3 控制逻辑
手车和地刀电机控制均采用软启动。五防联锁：就地模式下，只有满足五防联锁，才能操作手车和地刀。 手车和地刀互锁：手车在试验位，地刀才能进行合、分闸操作；地刀在分闸位，手车才能进行摇进和摇出操作。控制器根据输入电源电压自动采用相应电压的设定参数。
一、手车控制逻辑
1.1 当手车处于非工作位和非试验位置时，电机只允许摇出动作。
1.2 只有所有联锁信号都满足，且控制器无故障时，控制器的就绪才会点亮，控制器才允许操作。
1.3 当摇入过程发生堵转时，停止当前操作，并驱动电机返回试验位，返回过程中再次发生堵转，停止电机运行；当摇出过程发生堵转时，停止当前操作，并反向驱动电机运行500mS。
1.4 当发生超时(超时时间设置为80s)未到达指定位置情况时，应退回试验位。
1.5 到达试验位后停止1s，再反向运行60ms。电机到达工作位后停止1s，再反向运行70ms。
1.6 AC220V和AC110V供电时工作位到位延时90ms，试验位到位延时20ms。
1.7 过流保护电流分段设置，摇入过程15秒,DC220V设1.2A、AC220V设1.8A、DC110V设2A、AC110V设3A，后面的时间DC220V设4A、AC220V设4.8A、DC110V设5A、AC110V设6A；摇出过程前7秒DC220V设4A、AC220V设4.8A、DC110V设5A、 AC110V设6A，后面时间DC220V设1.2A、AC220V设1.8A、DC110V设2A、AC110V设3A。
二、接地开关控制逻辑
2.1 只有当所有的联锁信号都满足，且控制器无故障时，控制器的就绪才会点亮，控制器才允许操作。合闸位时只能进行分闸操作，分闸位时只能进行合闸操作。当地刀在中间位置，能进 行分合闸操作。
2.2 当合分闸过程发生堵转时，控制器停止当前操作同时故障指示灯亮起，报警触点闭合，并控制电机反转使接地开关操作机构退回原来位置。如退回过程中再次堵转，则操作停止并反转电机80mS。退回到位后反转80ms解除离合器。报警信号须按复位解除，否则任何操作无效。
2.3 当发生超时(超时时间设置为8S)未到达指定位置情况时，故障指示灯亮起,停止当前操作并反转电机80mS。
2.4 电机到达合闸或分闸位后延时200mS停机，再反向运行80mS，解除离合器。
2.5 过流保护电流设置为，220V设5A、110V设6.5A。
2.6 电机操作后同时出现合分闸位信号，发出报警信号,停止电机当前操作并反转80mS。
2.7 操作过程中同时按下合闸和分闸按钮,立即停止电机操作并反转80ms.控制器返回待机状态。
十三、远程通讯
RS485通讯：装置提供一路串行异步半双工RS485通讯接口，采用标准Modbus_RTU通讯协议规约，各种数据信息均可在通讯线路上传送，通讯连接应使用带有铜网的双绞屏蔽线，线径不小于0.75平方毫米。布线时通讯线应远离强电电缆或其它强电场环境，组网时推荐采用总线型网络的连接方式，不建议采用星形或其它连接方式。以太网通讯：装置提供一路，以太网接口，支持Modbus-TCP协议，各种数据信息可组网上传。
十四、数据传导
可使用移动存储设备，通过装置配备的USB接口或Type-C接口，对装置内文件进行导入导出操作，如：温度信息、温度曲线、遥测越限、遥信变位、监控视频、监控图片、配置文档文件等....以及程序软件维护APP升级安装操作。
十五、背部接线端子
十六、外形及安装尺寸
|
外形尺寸 256*226*96mm (公差±0.5mm)
|
|
安装方式：嵌入式
|
|
开孔尺寸 229*194mm (公差±0.5mm)
|
|
|
