  我公司针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高的故障隐患，开发了能够及时监测到电气接点温度的产品电气接点温度在线监测装置。该产品采用光纤测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度测量问题。
  产品采用的工作原理为用旋转反射式光纤温度传感器与高压接点直接接触对其运行温度采样；用可见光光纤定向耦合器拾取受被测点温度调制的反射光；通过对反射光的测量处理，在-20℃~200℃范围具有良好的测量线性，可以准确可靠地实时在线测量被测点的温度。传感器探头为无源器件，系统高压测无需电源，寿命可达二十年以上。
应用：高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测。

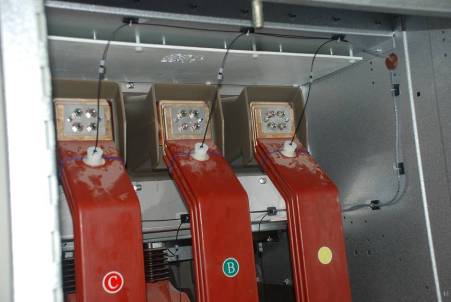

现场安装案例图

技术参数

供电电源	AC/DC 85~265V
测温通道	6个(支持1到12个温度采集点)
仪表工作环境温度	-20℃~65℃
仪表工作环境湿度	<95%RH
报警输出口	继电器无源节点输出（1路常开+1路常闭）
通讯接口	RS-485 (隔离)
光纤长度	≤10米
光纤解析模块与中集中监控显示仪间距离	≤1200米
温度测量范围	-20~150℃
分辨率	±1℃
精度	≤±2%
