★ 功能介绍
| 91/111液晶多功能电度指示 |
67/76液晶多功能电度指示 |
| EP |
正向有功电度 |
E 单位（Kwh） |
正向有功电度 |
| FP |
反向有功电度 |
F 单位（Kwh） |
反向有功电度 |
| SP |
总有功电度 |
S 单位（Kwh） |
总有功电度 |
| Eq |
正向无功电度 |
E 单位（Kvarh） |
正向无功电度 |
| Fq |
反向无功电度 |
F 单位（Kvarh） |
反向无功电度 |
| Sq |
总无功电度 |
S 单位（Kvarh） |
总无功电度 |

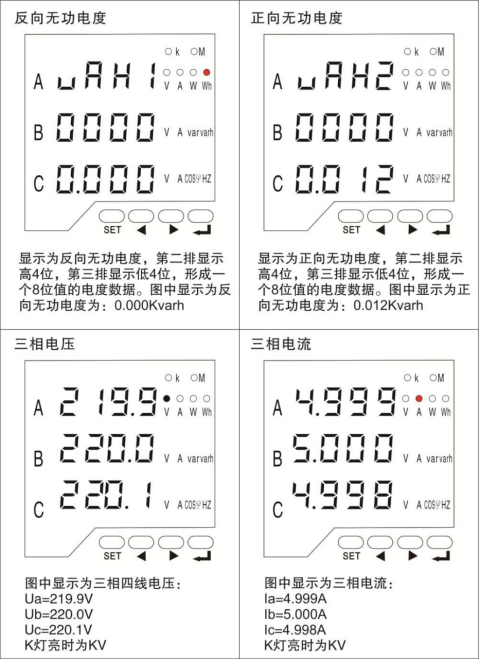

| 数显型多功能电力仪表内容指示 |
| 指示内容 |
代表含义 |
指示内容 |
代表含义 |
| A（灯亮） |
三相电流 |
uh-2 |
正向有功电度 |
| V（灯亮） |
三相电压 |
uh-1 |
反向有功电度 |
| K W（灯亮） |
第一排：有功功率
第二排：无功功率
第三排：功率因数 |
uAh0 |
总无功电度 |
| H= |
电网频率 |
uAh2 |
正向无功电度 |
| do |
开关量输出 |
uAh1 |
反向无功电度 |
| di |
开关量输入 |
bq |
备用界面 |
| uh-0 |
总有功电度 |
bph |
不平衡度 |

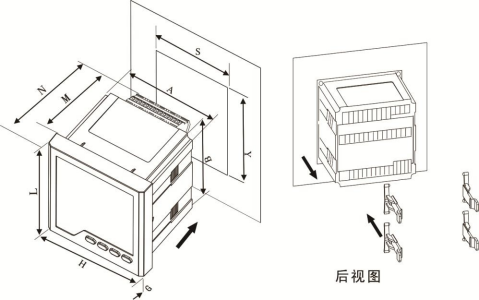

★ 安装与接线仪表尺寸
安装尺寸：A×B开孔尺寸：S×Y
面板尺寸：L×H （单位 mm）
|
外形尺寸 L×H
Unit(mm)
|
屏装配合尺寸 A×B
Unit(mm)
|
开孔尺寸 S×Y
Unit(mm)
|
总长
（N） Unit(mm)
|
深度
（M） Unit(mm)
|
|
120×120
|
110×110
|
111×111
|
93
|
78
|
|
96×96
|
91×91
|
92×92
|
93
|
78
|
|
80×80
|
75×75
|
76×76
|
93
|
78
|
|
72×72
|
67×67
|
68×68
|
93
|
78
|
★ 接线

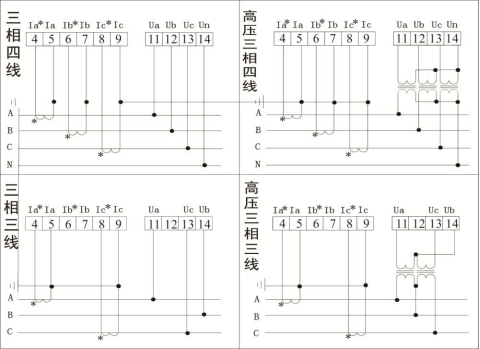

以下介绍一种基本功能的低压网络接线示意图
注：
（a） 1、2 为仪表工作的辅助电源，请确保所供电源适用于改系列产品，以防止损坏产品。
（b） 带“*”号表示为电流的进线端子

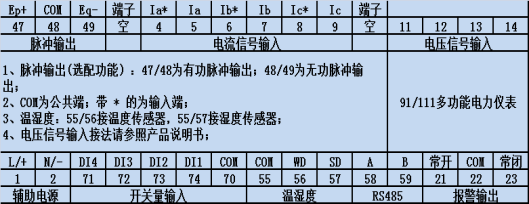

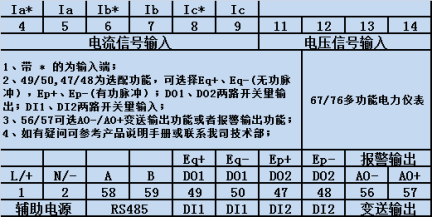

（c） 详细接线端子的使用，请按照具体产品外壳上的接线图接线图进行连接。输入信号接线方法
接线说明：
（a） 电压输入：输入电压不要高于产品的额定输入电压（100V 或 400V），否则应考虑使用PT，为了便于维护，建议使用接线排。
（b） 电流输入：标准额定输入电流为 5A，大于 5A 的情况应使用外部 CT。如果使用的CT 上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要断开 CT 一次回路或短接二次回路，为便于维护，建议使用接线排。
（c） 要确保输入电压、电流相对应，相序一致，方向一致，否则会出现数值和符号错误（功率和电能）！
（d） 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装 2 个 CT(A 和C 相），三相四线需要安装 3 个CT(在只有 2CT 情况下可以合成另一相电流）。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
具体接线方式、脉冲常数等技术参数以产品随机接线图为准。
★ 编程操作
在编程状态下，数显界面采用分层结构的菜单方式，仪表提供三排或单排数宇显示：
第 1 排为第一层菜单信息；
第 2 排为第二层菜单倍息；
第 3 排为第三层菜单信息。
例如：下图所示：第 1 层：INPT 信号输入、第 2 层：CT 电流变比
第 3 层：5 电流 CT 值，即设置为电流规格 CT 值=25/5A=5
操作说明：
（a）
第三层菜单的数据（或选项）更改后，要按“ ”键退到第二层菜单才能起效。
（b） 接线方式可以按照现场实际接线方式修改。
（c） 在一般情况下，仪表后面的标签中己标注了仪表的类型参数和出厂设置参数，用户也可以根据实际需要对仪表重新进行编程设置。
（d） 更改数值时，通过“←”键和“→”键增加或减小，通过“SET”键移位。
（e） 当前面显示三相的相电压时，同时按“←”键和“→”键，可以显示三相
电压的线电压；
（f） 当修改参数"PT”、“CT”、“UAL”等参数时，同时按按“←”键和“→”键，可以修改所需的小数点位数。

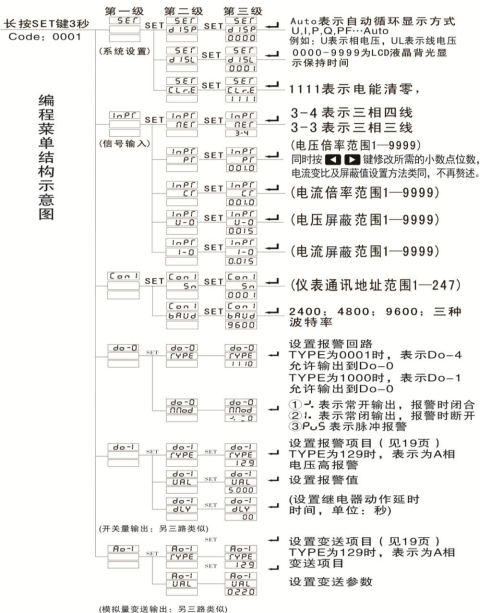

★ 编程设置步骤

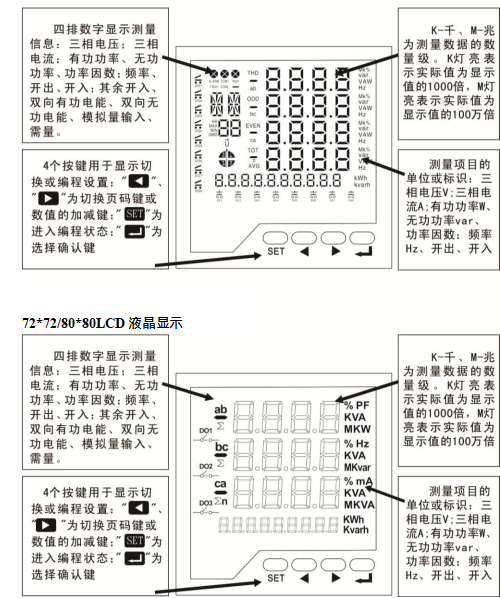

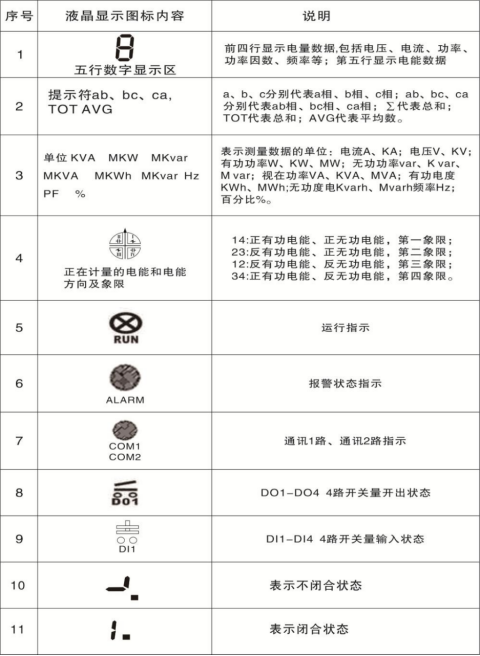

★ 面板说明与测量信息显示
96*96、120*120 LCD 液晶显示

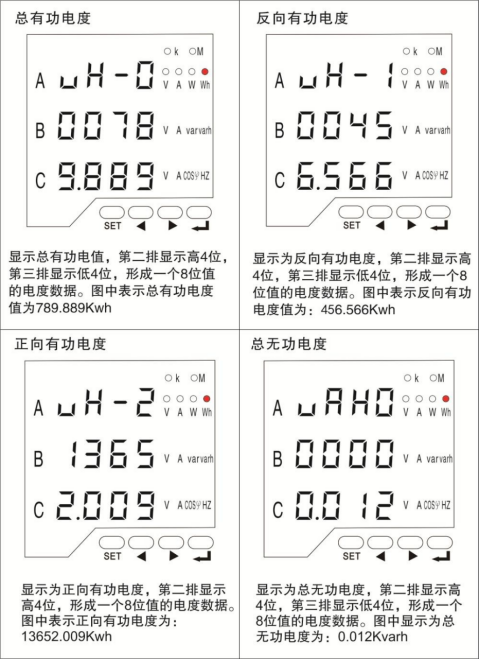

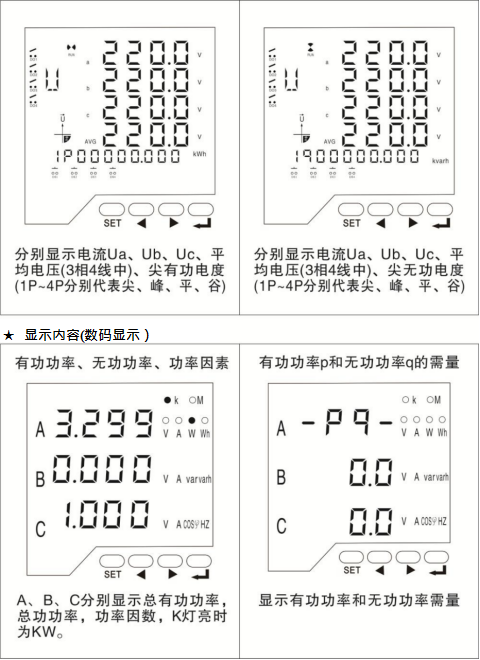

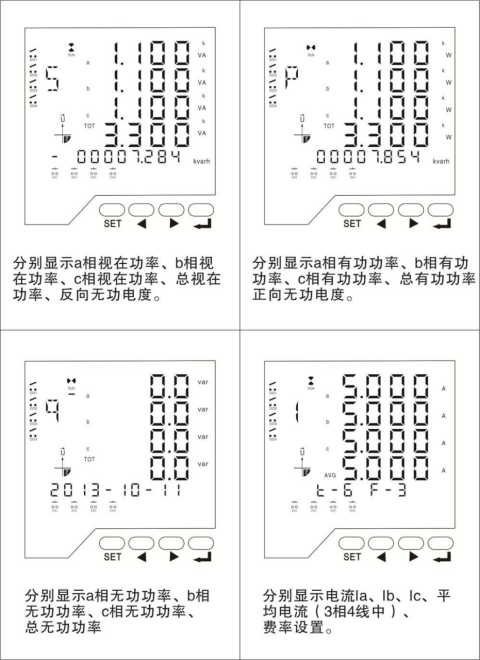

★ 页面显示内容（液晶显示）
