产品描述
一、产品介绍

1.1、功能概述

红外双鉴模块有时又称为双技术报警探测器，顾名思义就是将两种探测技术结合触发报警，即只有当两种探测器同时在短暂时间内都探测到目标时才发出报警信号。常见的红外双鉴报警探测器除了有微波和被动红外双鉴模块，还有超声波和被动红外双鉴模块。本产品采用第一种微波和被动红外相结合的探测方式，因为从实际的测试对比来看，微波和被动红外的双鉴模块性能更好，其误报率是单技术探测器的 1/421，是其它双技术探测器的 1/270，因此被广泛地应用到各类的工程项目之中。

红外双鉴传感器采用了微波和被动红外的探测技术，是一款用于实时检测探测范围内是否存在区域入侵的传感器，主要针对人员的入侵。该型传感器一般安装于站房内门框一侧，通过无线信号传输实现实时上报，保证了站房内设备的安全。该型传感器采用了嵌入式MCU、高可靠性的设计，满足了各种工作环境；同时采用两种探测技术，保证了判断的准确性；采用 LORA 接口满足了系统组网的要求。


1.2、结构框图

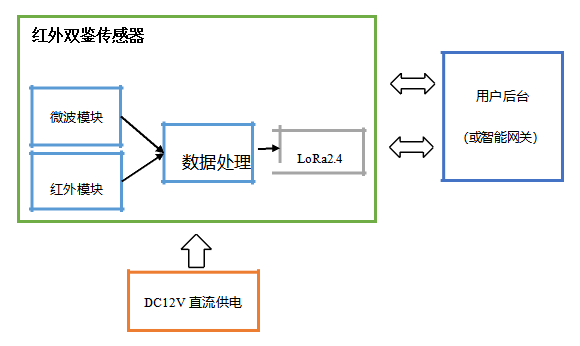

                 图 1——红外双鉴传感器结构框图


1.3、性能特点
❖微波和被动红外双重探测技术，能准确的检测出人员的入侵
❖采样数据的无线远距离传输
❖待机低功耗设计，使用寿命长
❖符合 Q/GDW 12020-2019 输变电设备物联网微功率无线网通信协议要求
❖符合 Q/GDW 12184-2021 输变电设备物联网传感器数据规范要求
❖符合 GB/T 13729-2019 远动终端设备标准要求
❖符合 GB/T 2423.5-2019 环境试验 第 2部分：试验方法 试验 Ea和导则：冲击标准要求
❖符合 GB/T 2423.10-2019 环境试验 第 2部分：试验方法 试验 Fc：振动(正弦)标准要求

1.4、产品外观及尺寸

1.4.1、外观图

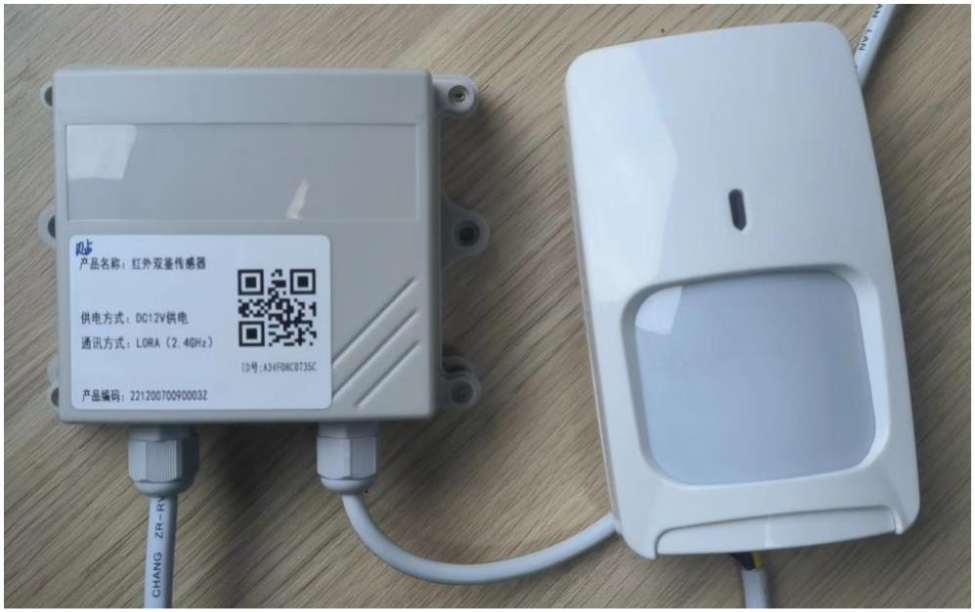

                  图 2——红外双鉴传感器外观图

1.4.2、产品尺寸
双鉴模块       Φ28.5mm×154mm
无线通讯模块    117mm×85mm×41mm

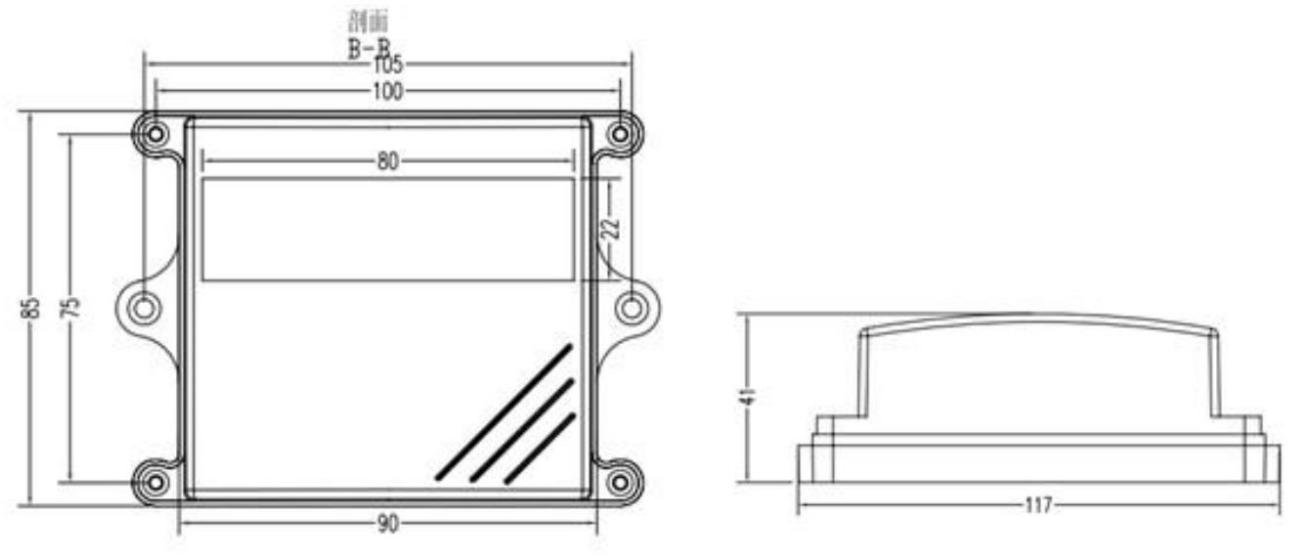

                  图 3、图 4——无线通讯模块尺寸

二、技术指标
2.1、工作条件

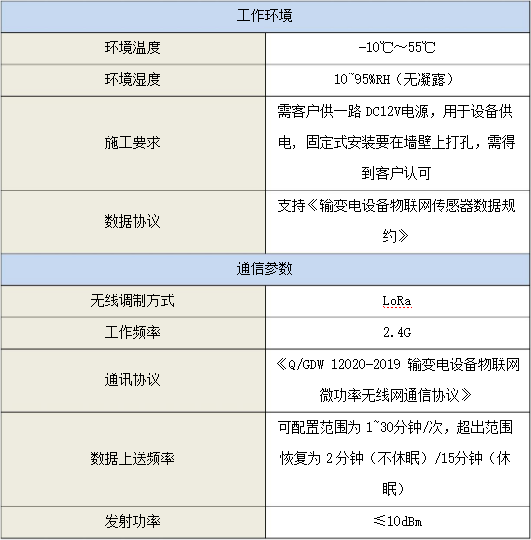

                       表 2——工作条件

2.2、性能参数

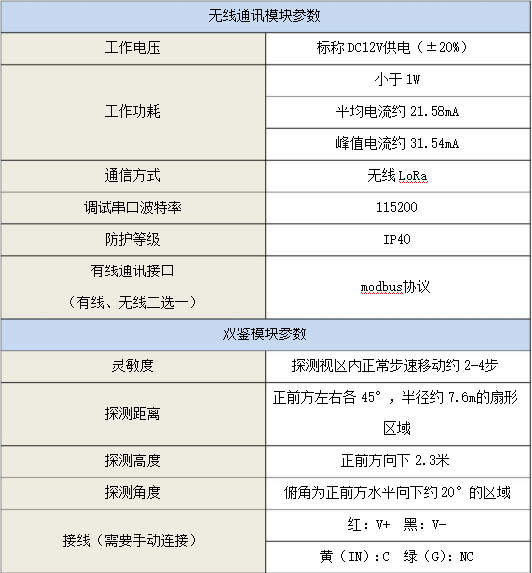

                        表 3——性能参数
*使用无线与有线数据传输中最小分辨率显示不同，以实际传输数据协议为准。
