一、设备简介
传感器适用于医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
二、产品特点
◆SF6 采用NDIR 红外吸收检测原理
◆O2 和 O3 采用电化学原理
◆具有抗其它气体干扰
◆该模组中 SF6 检测采用 MEMS 光源、特殊结构的光学腔体和双通道探测器
◆体积小、外壳抗腐蚀
◆铝合金外壳
◆采用先进微处理技术、响应快，测量精度高稳定性
◆寿命长，空气中环境中2.5~10年
◆几乎不受CO2、CO、H2S、NOX、H2的影响
◆信号稳定
三、产品介绍
3.1、产品性能参数
|
检测气体
|
六氟化硫SF6、氧气O2(选配）、臭氧O3（选配）
|
|
环境温度湿度
|
-40~80℃、±2℃ 0~99％RH、±3％RH
|
|
检测原理
|
SF6红外原理、O2、O3电化学原理
|
|
检测量程
|
SF6：0-5000ppm、O2：0-25％、O3：0-10ppm
|
|
检测精度
|
SF6：5ppm O2：0.1％VOL O3:0.1ppm
|
|
预热时间
|
SF6,O3:≤3分钟 O2,, O3：>30分钟
|
|
响应时间
|
≤60秒
|
|
恢复时间
|
≤120秒
|
|
采样形式
|
扩散式
|
|
工作环境
|
温度：-10℃~40℃ 湿度：≤95（不凝露）
|
|
大气压力
|
86kpa~106kpa
|
|
工作电压
|
DC9-24V、AC/DC220V(二选一)
|
|
报警输出
|
1路继电器
|
|
外形尺寸
|
168*84*55mm
|
|
安装方式
|
两侧M3螺丝固定式
|
3.2、传感器地址表
拨码开关按下为打开状态；例如：开关1、2按下则表示设备通讯地址为3。
|
拨码开关位置
|
通讯地址
|
拨码开关位置
|
通讯地址
|
拨码开关位置
|
通讯地址
|
拨码开关位置
|
通讯地址
|
|
1
|
1
|
14
|
9
|
15
|
17
|
145
|
25
|
|
2
|
2
|
24
|
10
|
25
|
18
|
245
|
26
|
|
12
|
3
|
124
|
11
|
125
|
19
|
1245
|
27
|
|
3
|
4
|
34
|
12
|
35
|
20
|
345
|
28
|
|
13
|
5
|
134
|
13
|
135
|
21
|
1345
|
29
|
|
23
|
6
|
234
|
14
|
235
|
22
|
2345
|
30
|
|
123
|
7
|
1234
|
15
|
1235
|
23
|
12345
|
31
|
|
4
|
8
|
5
|
16
|
45
|
24
|
|
|
四、安装说明
4.1、接线图

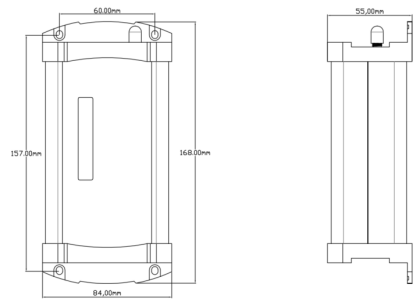

4.2、外形尺寸图
外形尺寸：168*84*55mm 安装孔距：157*60mm 孔径：4X5MM

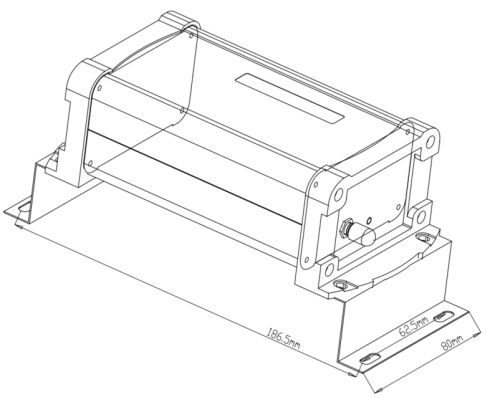

4.3、安装支架尺寸（选配）
安装孔距离：186.5*62.5mm 孔径大小5*15mm 支架大小：80*30mm
五、维护与保养
◆ 装置为高性能电子设备，运输和拆封是务必轻拿轻放，不应受到剧烈冲击。因根据GB/T15464《仪器仪表报装通用技术条件》的规定运输和存储。保存的地方环境温度为0~40℃，相对湿度不超过85%空气中无腐蚀性气体；
◆所用非授权的私自拆机行为将视为自动放弃享有的保修权利；
◆ 非专业人员请勿拆卸；
◆装置的维修工作需要专业的技术人员进行维修；
◆装置异常时请及时与厂家联系，请勿自行维修；
◆ 切勿将装置置于潮湿或有凝露的环境中运行；
◆ 切勿将装置置于有易燃物和水蒸气的环境中运行；
◆ 请勿将装置置露天放置，以免淋湿或暴晒；
附录、型号说明
型号：SF6C-①②③
① ：电源，A：AC220；C：DC220V D：DC12-24V
② ：模块，
N: 单六氟化硫，
P：+氧气，
Q：+氧气+臭氧
③ ：Lora，L：带Lora
