SF6气体泄露在线监测系统现场安装要点

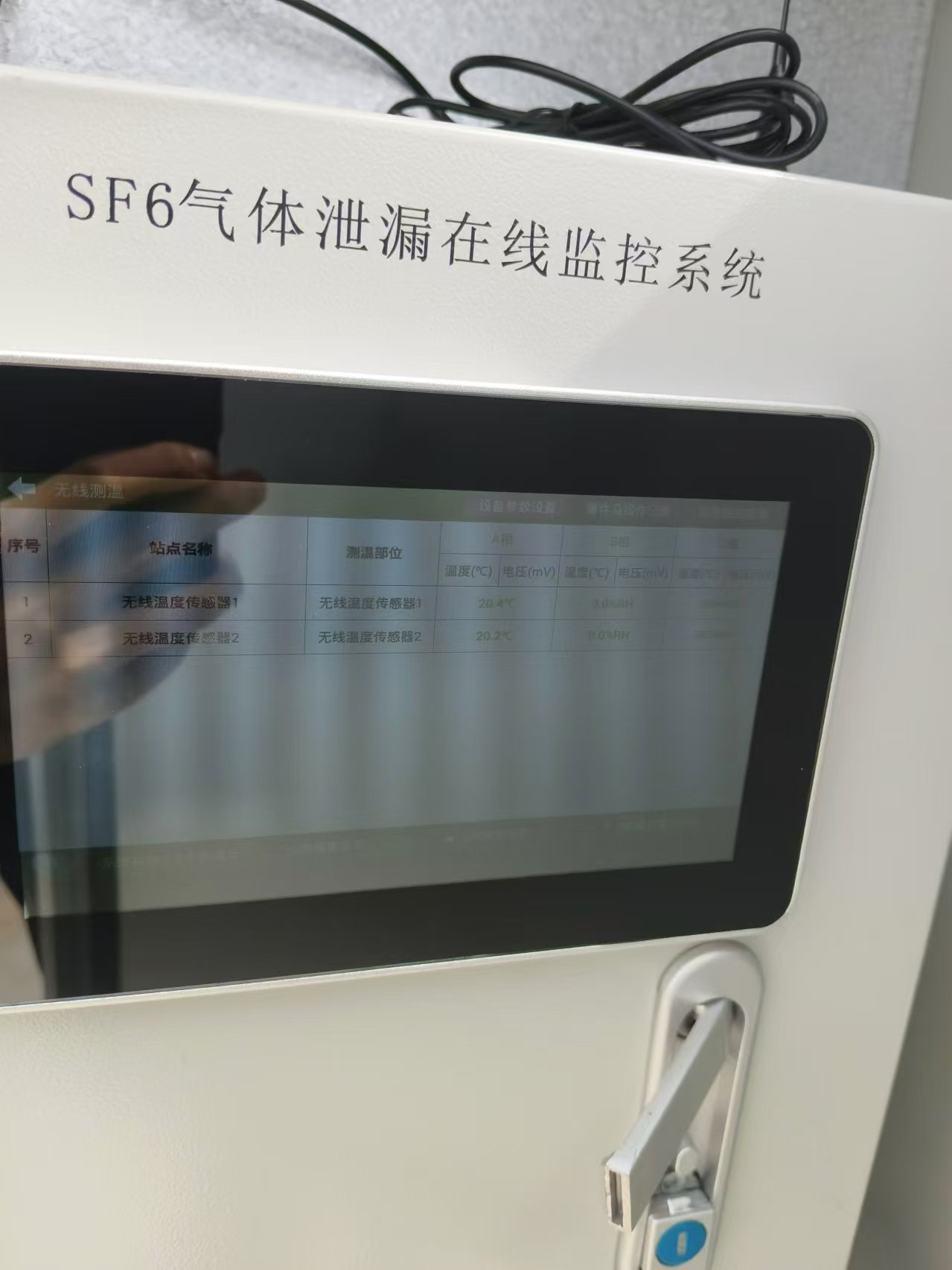

一、‌监测主机安装‌

1. ‌位置选择‌
   • 主机通常安装在GIS开关室入口处墙壁，便于人员进入前查看实时数据。
   • 若需多入口提示，可加装LED屏或告警装置。
2. ‌安装高度‌
   • 触摸屏中心高度与视线平齐（约1.5米），底部距地面130-140cm。
   • 需与周围设备边缘对齐，保持美观。
3. ‌固定方式‌
   • 砖墙/水泥墙使用膨胀螺钉，木质墙采用自攻螺钉固定。

二、‌气体监测单元布置‌

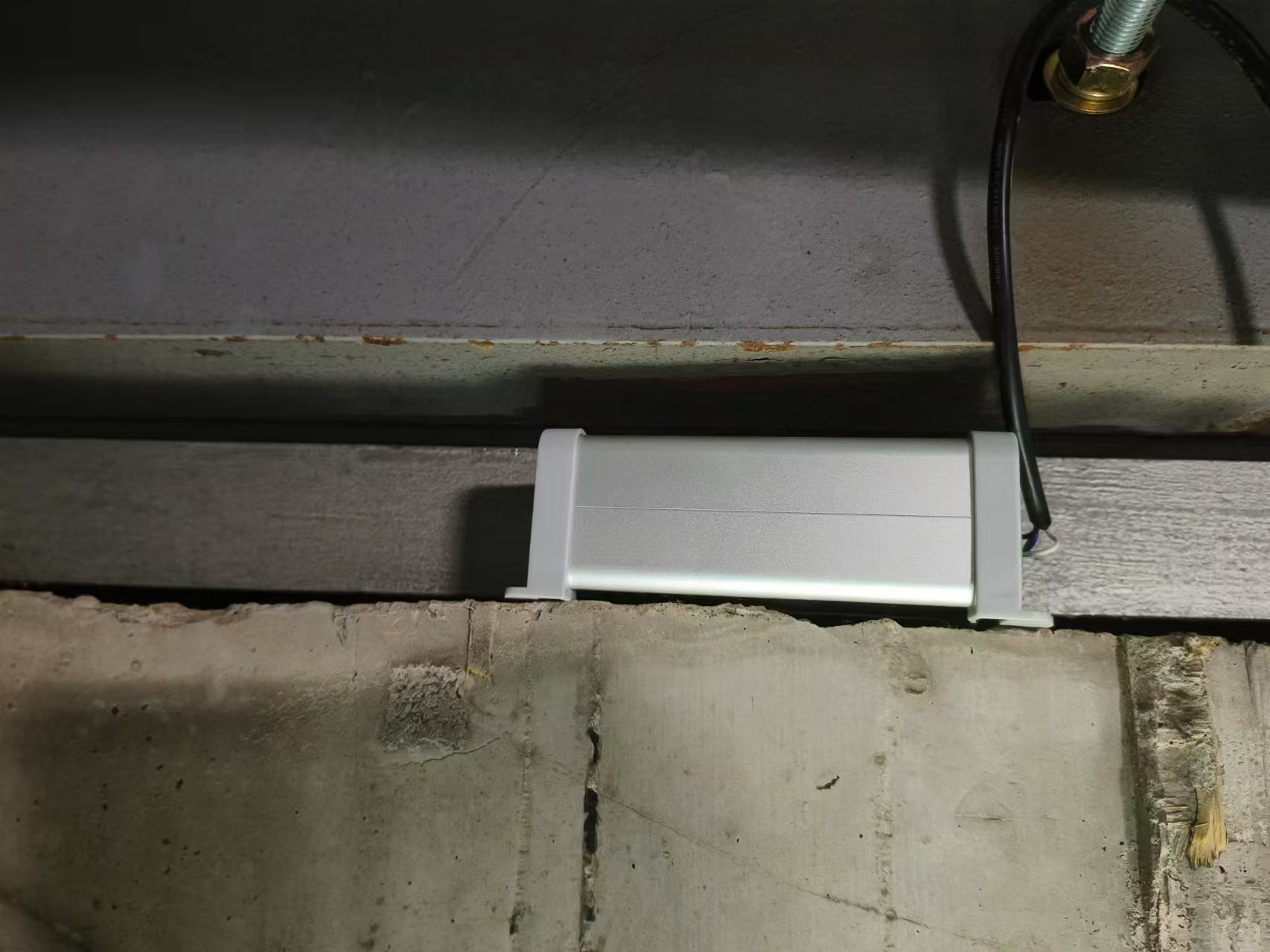

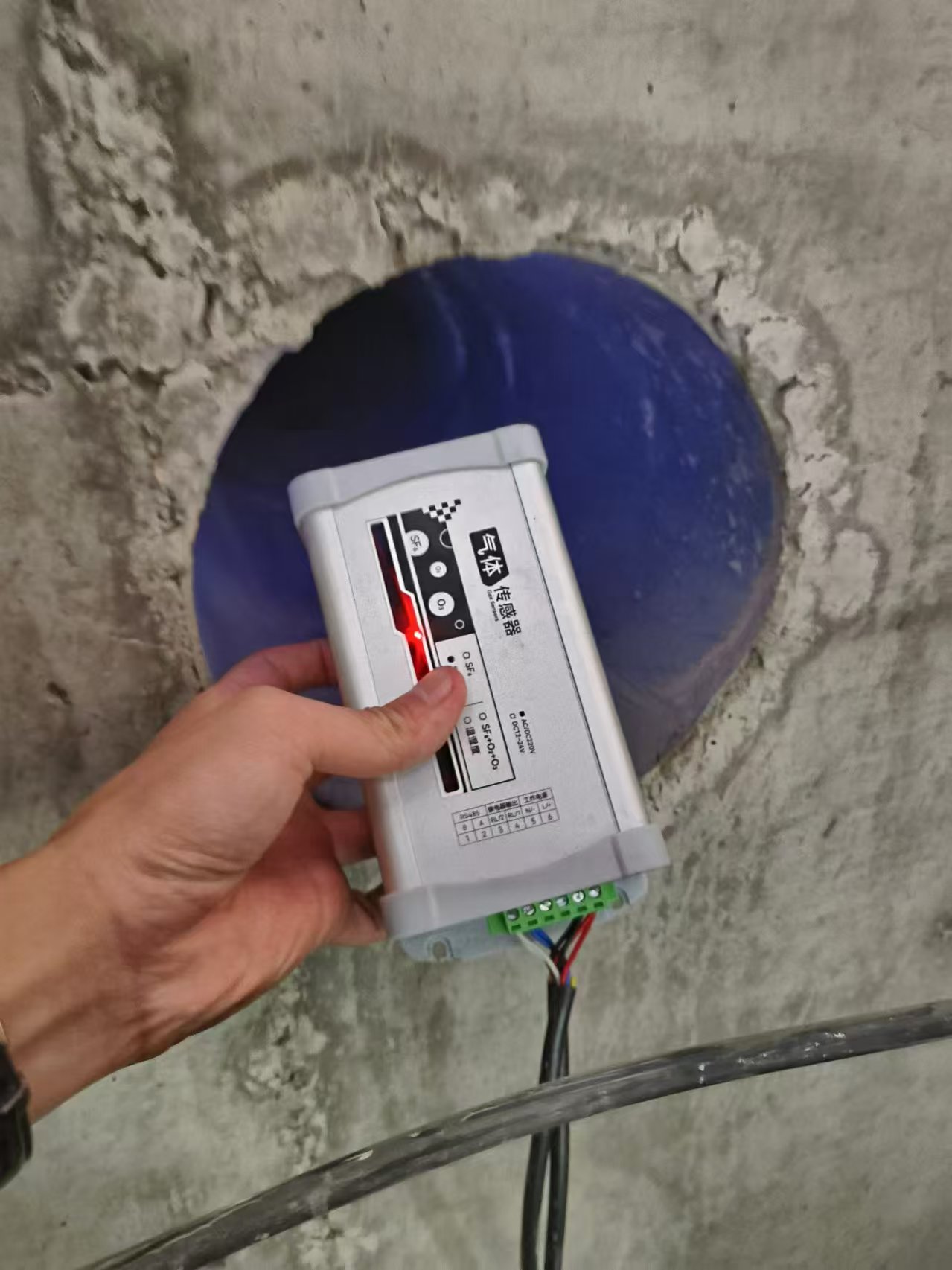

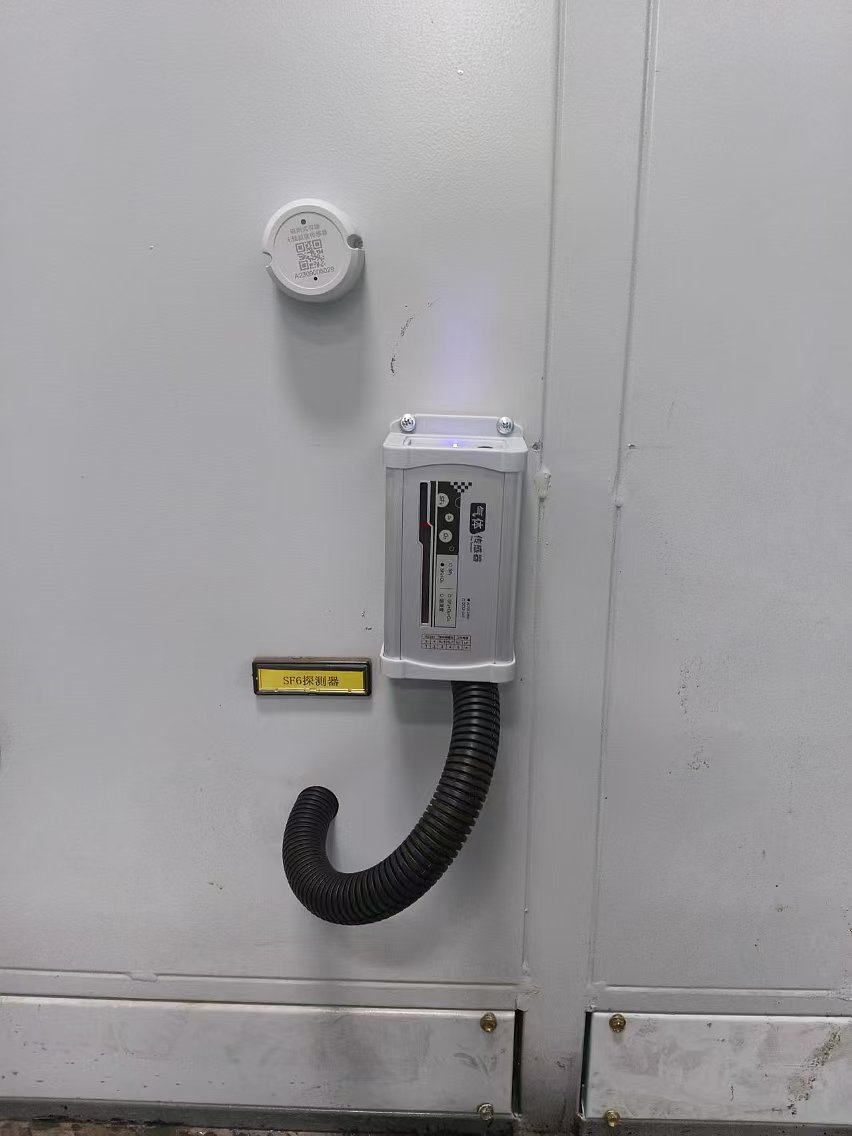

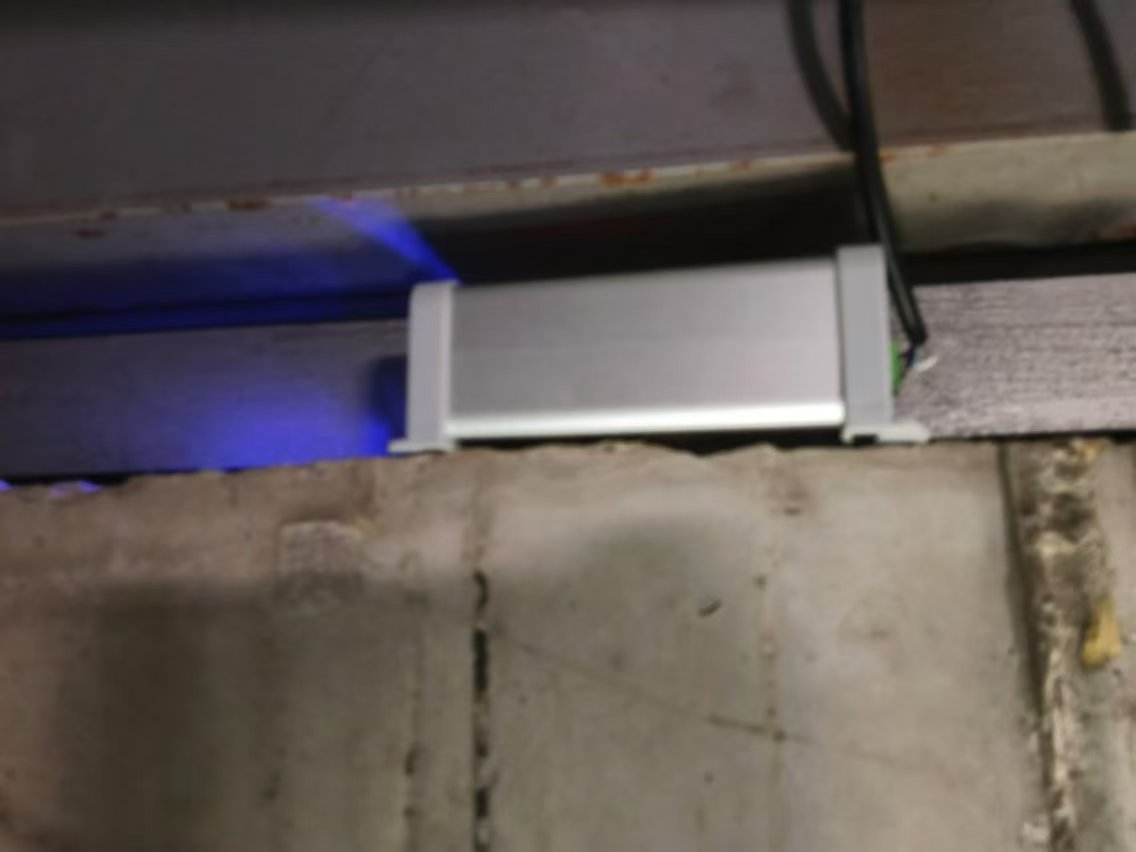

1. ‌SF6/O2变送器‌
   • 安装在GIS开关下方地面或支架，距地面10-15cm。
   • 每30-40m²或每组开关配置一台，覆盖泄漏敏感区域。
2. ‌温湿度变送器‌
   • 布置在室内墙壁，距地面30-150cm，监测环境温湿度。

三、‌外围设备安装‌

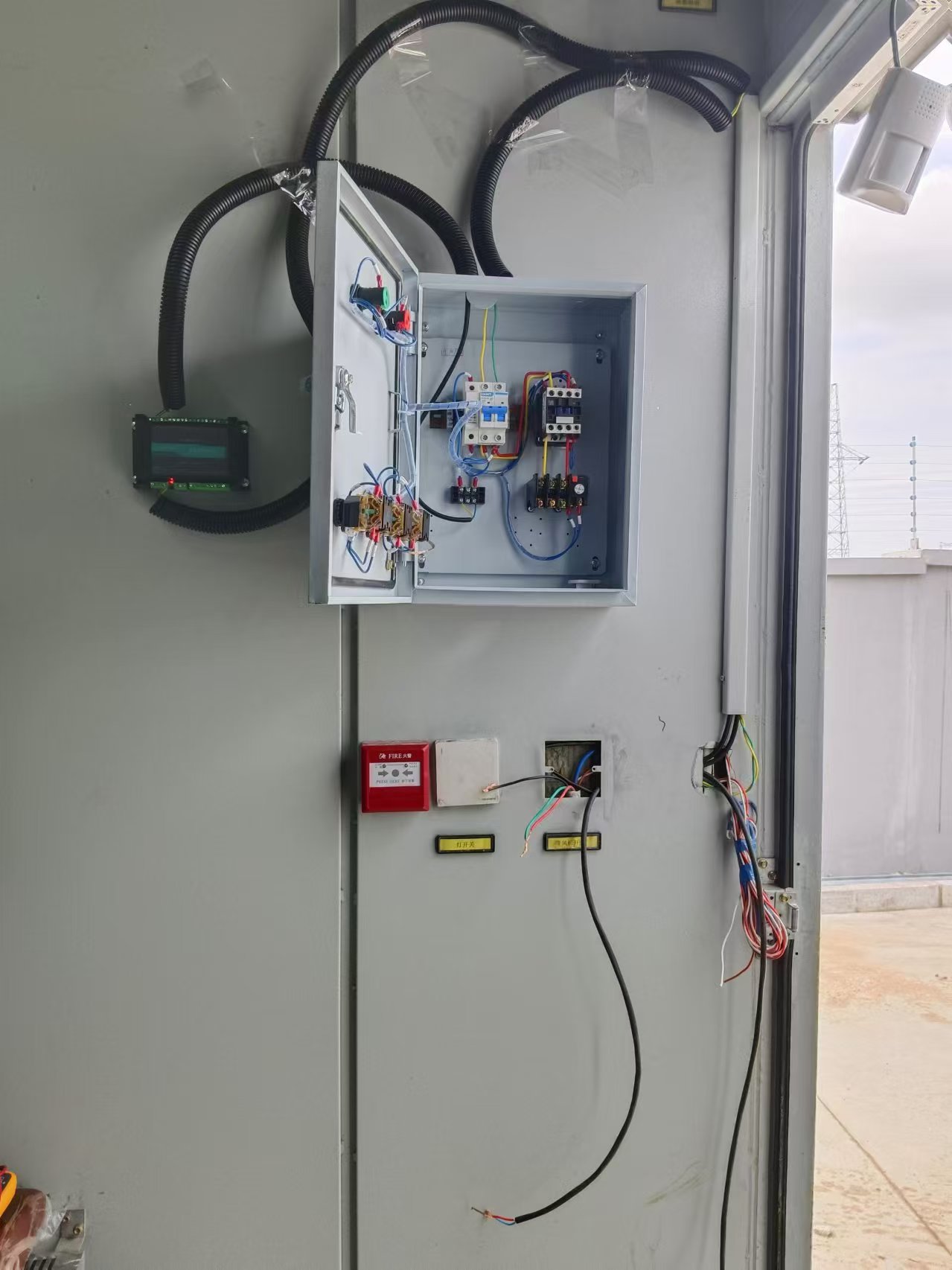

1. ‌风机控制箱‌
   • 壁挂式，靠近主机或通风机，便于联动控制。

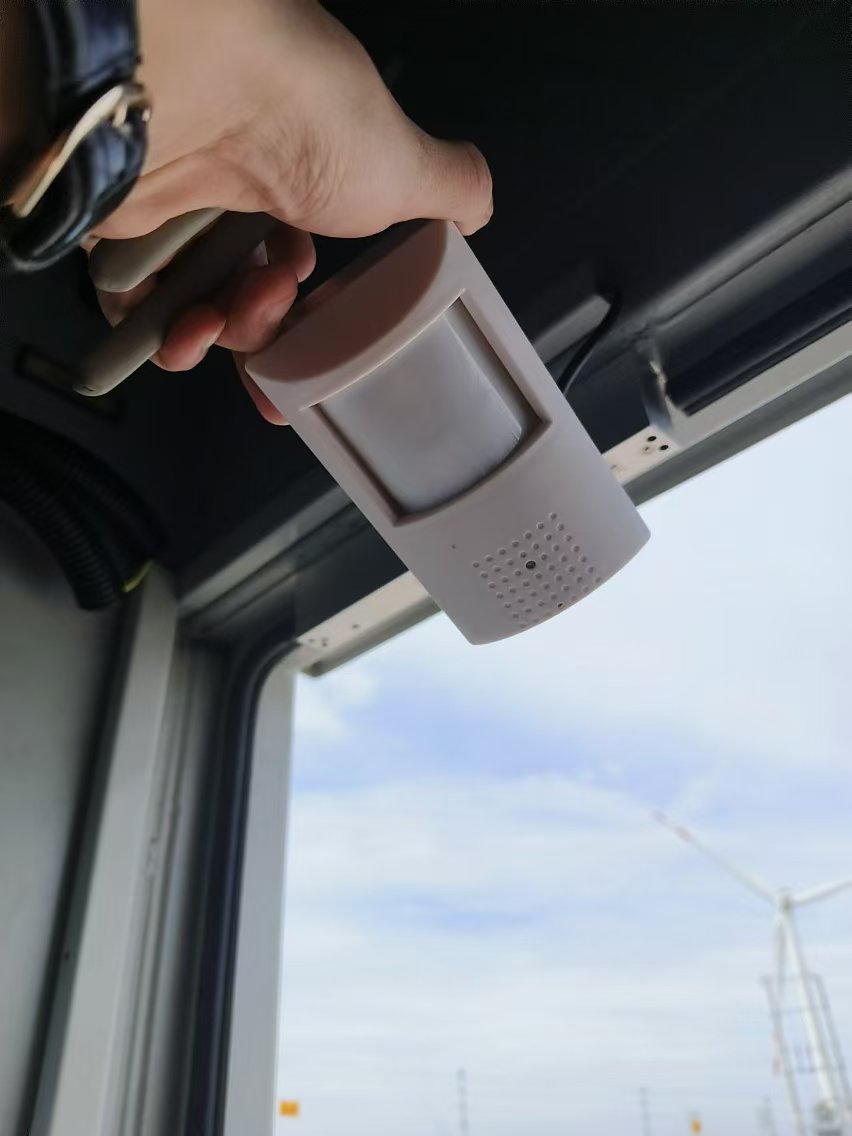

2. ‌红外人体探测器‌
   • 集成于主机或外装于门正上方，轴线与人员通道垂直。
3. ‌声光报警器‌
   • 安装在开关室外显眼位置（如主机上方），确保报警可见可闻。
4. ‌LED显示屏‌
   • 尺寸100×30cm，固定在门上方，用于实时数据显示。

四、‌系统调试与安全规范‌

1. ‌联动功能验证‌
   • SF6浓度≥1000ppm或缺氧（O₂<19.6%）时，自动启动风机通风。
   • 通风持续至气体浓度正常后10分钟关闭。
2. ‌传感器校准‌
   • 采用双光束红外技术检测SF6，电化学技术监测O₂，确保误差≤±2% FS。
3. ‌防爆与防护‌
   • 监测单元需具备防爆设计，避免与强电磁设备干扰。
   • 线缆走线规范，电源独立稳定，防止误报。

五、‌注意事项‌

• 安装前需确认配电室布局，避免传感器盲区。
• 系统支持模块化扩展，兼容多监测单元与远程计算机通信。
• 定期维护传感器（寿命约10年），降低后期运维成本。

以上方案结合设备安装、联动控制与安全规范，确保实时监测SF6泄漏风险，保障人员与设备安全
