一、产品简介
高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中 的空载电流和负荷电流，而且当系统发生故障时具有保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，从而保证设备和工作人员的人身安全。高压断路器发生故障或者老化，如不及时处理，将会对电力的运行和生命财产安全造成极大的影响。因此，对高压断路器的机械特性监测显得尤为重要。
断路器机械特性监测装置主要用于在线检测高压断路器的分闸电流、分闸电压、合闸电流、合闸电压、分闸次数、合闸次数，通过监测断路器的电气参数，及时掌握断路器的运行情况，了解断路器的机械性能，当发生异常时能够及时报警提示维护，减少因断路器自身故障而引起的意外事故，保证断路器的使用寿命。

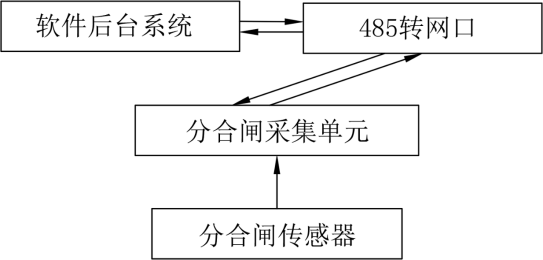

二、系统架构图
三、主要参数
1. 功能特点
分合闸电流监测：对高压断路器分合闸电流进行实时监测。分合闸电压监测：对高压断路器分合闸电压进行实时监测。分合闸次数监测：对高压断路器分合闸次数进行实时监测。储能电机电流监测：对储能电机电流进行实时监测。
阈值告警：通过与预设阈值进行比较，直接输出告警状态。
RS485 通讯：工业全隔离 RS485 通讯接口，通讯距离最大 2000 米。标准Modbus-RTU 通讯协议，地址、波特率可设置。
多外壳可选：金属外壳，安装灵活。
采集通道定制：支持定制不同数量采集通道，以满足多样化监控需求。量程定制：支持定制不同采集量程，以满足个性化监控需求。
2. 主要技术参数
|
项目
|
参数
|
备注
|
|
供电方式
|
AC220V
|
|
|
平均功耗
|
0.1W
|
|
|
工作环境
|
-20℃~65℃，
0%RH~95%RH
|
|
|
电流监测路数
|
3
|
|
|
电流监测量程
|
0-3A
|
|
|
电流监测分辨率
|
1mA
|
|
|
电流监测路数
|
3
|
|
|
开关量输入路数
|
3
|
|
|

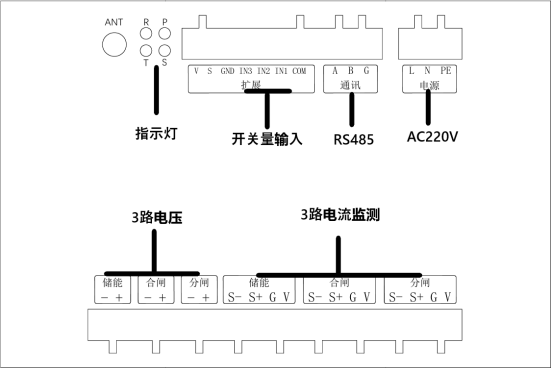

通讯接口
|
RS485
|
Modbus-RTU 协议
|

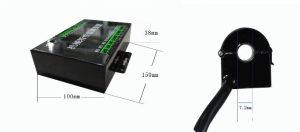

3. 外观尺寸
采集主机 电流传感器
四、使用方式

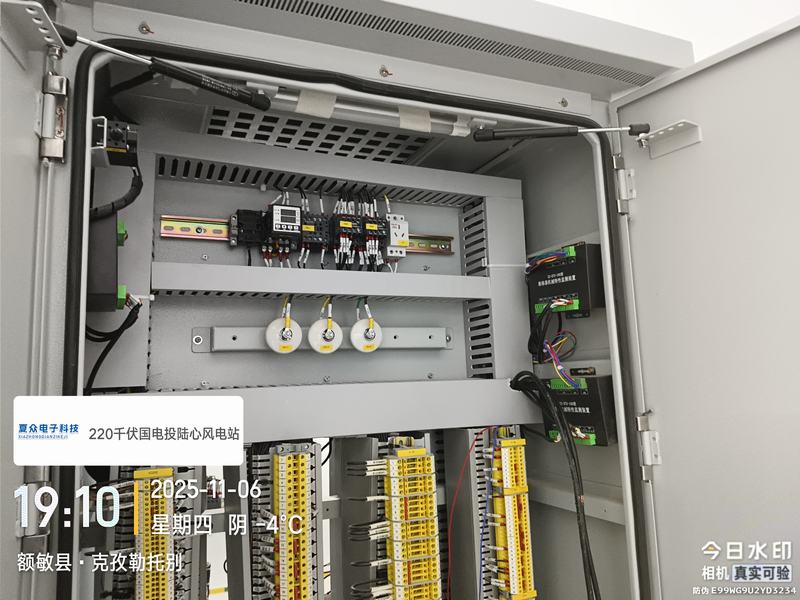

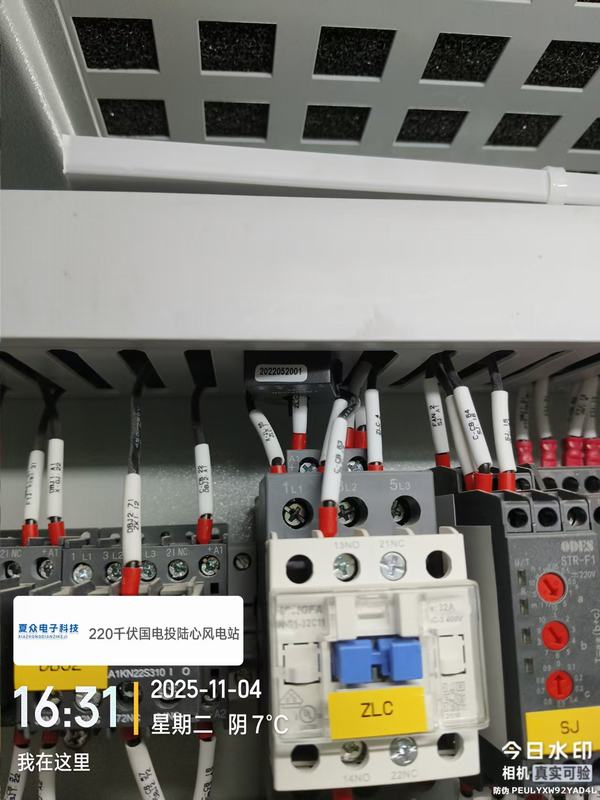

1. 安装方式

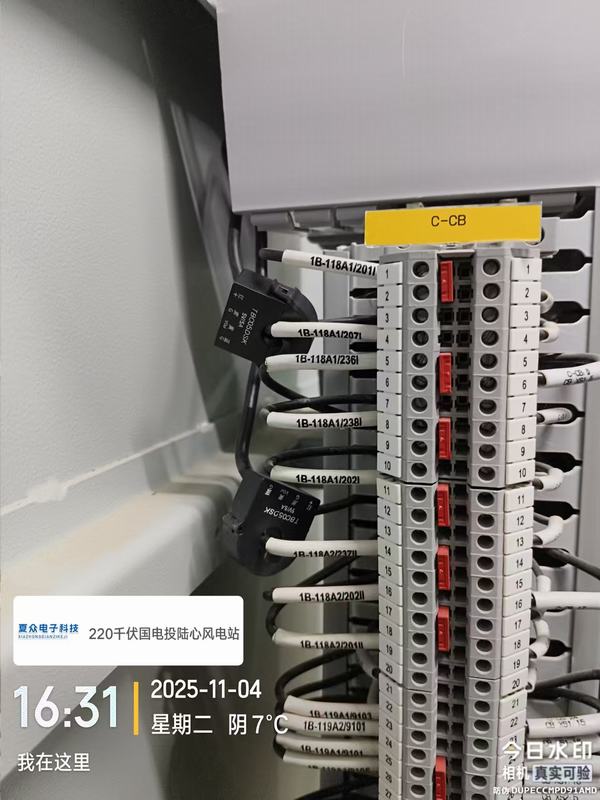

监测主机壁挂安装 电流传感器安装（注意方向）
