产品描述
产品介绍

配电房是配网的重要供电节点，而配电房的环境设施条件一直处于较低水平，由于环境因素导致设备处于非正常工作状态，配电房存在高温、静电、粉尘污染、潮湿、凝露、浸水、电缆沟长期积水、易爆气体超标、盗窃等环境问题，引起绝缘老化及损坏等，极易导致产生绝缘击穿、局部放电和短路现象，对设备安全运行和人身安全造成严重威胁。

针对于配电房局放检测，目前多数还处于传统的周期性人工巡检或停电试验阶段，实时监测手段较少，运行状态不能随时掌握，监测工作被动，无时无刻不存在安全隐患的痛点。目前推广的配电房局放在线监测解决方案，完美的弥补了人工巡检的弊端，可以对开关柜的设备绝缘情况进行实时在线监测，实时精准了解开关柜的安全状态。增加电网的供电安全可靠性，同时也为智能电网的建设起到积极的促进作用。

监测原理

开关柜的局放监测有三种常用原理：超声波原理、暂态地电压原理和特高频原理，本终端内置的超声波传感器、TEV 传感器和特高频传感器正是用来测量开关柜局部放电的，该终端采用多原理集成于一体，监测时只需将终端吸附于开关柜表面即可。


超声波监测

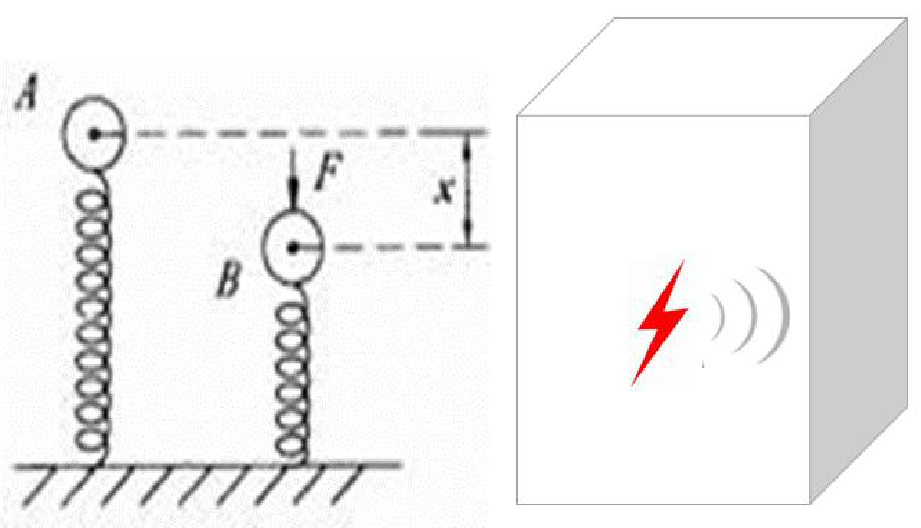

                 超声波放电原理


                   超声波放电波形图

局部放电前，放电点周围的电场应力、介质应力、粒子力处于相对平衡状态。局部放电是一种快速的电荷释放或迁移过程，导致放电点周围的电场应力、机械应力与粒子力失去平衡状态而产生振荡变化过程；机械应力与粒子力的快速振荡，导致放电点周围介质振动，从而产生声波信号，通过压电转换传感器达到测量目的。超声波信号是以空气作为传播介质，会通过柜体缝隙或者观察窗传播出去，因此超声波监测时需要传感器紧贴柜体表面有缝隙或者观察窗的地方。

3.2.2 地电波监测

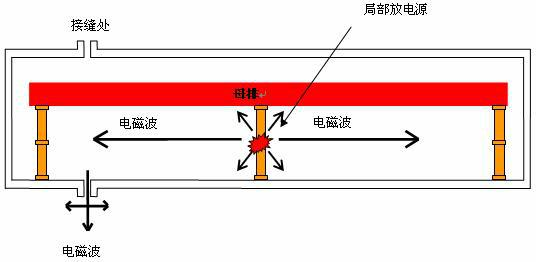

                   地电波原理图

局部放电发生时，受肌肤效应作用，局部放电信号会在金属柜体表面传播，在金属断开或绝缘连接处，电流波转移至外表面；电磁波上升沿碰到金属外表面，产生暂态对地电压，频率一般在 3~100MHz 之间，地电波幅值与放电量和传播途径的衰减程度有关，要取决于放电点位置、设备的内部结构，采用电容型地电波传感器对地电波进行感应测量，通过分析地电波的幅值和波形来实现监测局部放电的目的。

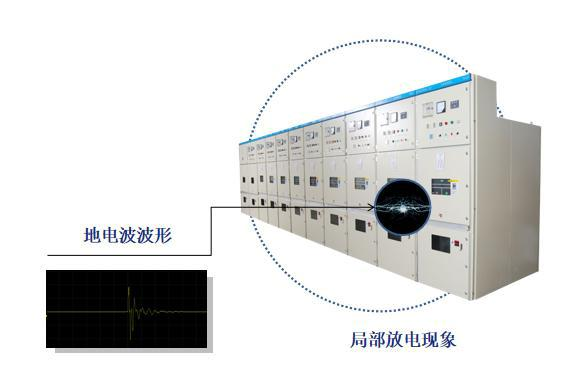

                        地电波波形图


特高频监测

由于电力设备的绝缘体绝缘强度很高，因此其具有很高的击穿场强。因此当电力设备的绝缘体发生局部放电时，它的击穿过程是十分迅速的，而且将会产生上升时间小于 1ns 的脉冲电流，同时能够激发出电磁波，且该电磁波的频率为 GHz 数量级，这就是特高频（UHF）电磁波。局部放电产生的特高频电磁波的频率大概在 300MHz 到 3GHz 之间。特高频检测法的基本原理就是通过使用特高频传感器来对电力设备中局部放电时产生的特高频电磁波信号进行检测。

3.3 产品特征

※实时数据监测

产品配置不低于：超声波、地电波、特高频、温湿度和噪声监测原理，多技术原理相互配合，对开关柜的状态监测更加全面。

※自动报警功能

当监测到异常数据和大幅度变化时，系统会报警信息及时提醒运维人员，提前预防潜在的设备故障。

※数据分析能力

终端内置局放诊断分析算法，对干扰信号能够有效过滤处理，对有效信号能够识别提取。

※系统拓展功能

可以根据现场实际情况需求，灵活增加局放监测终端。新增终端不影响已配置的终端，终端组网更加简单便捷。

※无需断电安装

采用磁铁吸附设计，直接吸附高压开关柜表面，不影响配电房正常运行，方便现场布设或改造施工。


3.4 产品参数


名称 技术参数

超声波检测频带 中心频率 40±1kHz

超声波动态范围 0~70dBuV

TEV 检测带宽 3~100MHz

TEV 检测动态范围 0~60dBmV

特高频检测带宽 500~1500Mhz

特高频检测动态范围 -70~10dB

噪声检测范围 30~80Db(Class C)

温度检测范围 -40~120℃

温度检测精度 ±0.5℃

湿度检测范围 0~100%RH

湿度检测精度 ±2%RH

供电方式 电池供电/有线供电

功耗 小于 5uA

电池供电待机时间 大于5年

通讯方式 无线 433 组网/RS485

产品尺寸 121mm*121*55mm

安装方式 磁吸式



3.5 组网方式

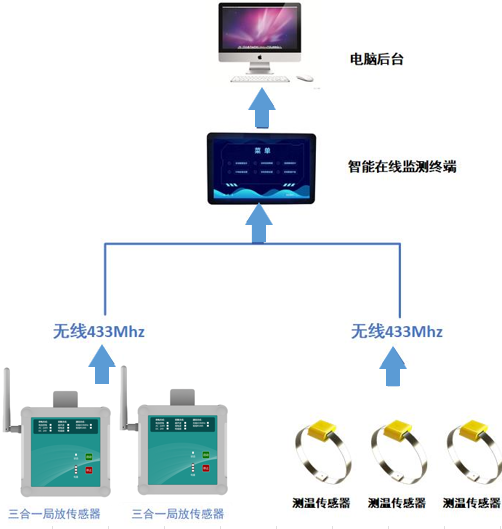

※无线组网

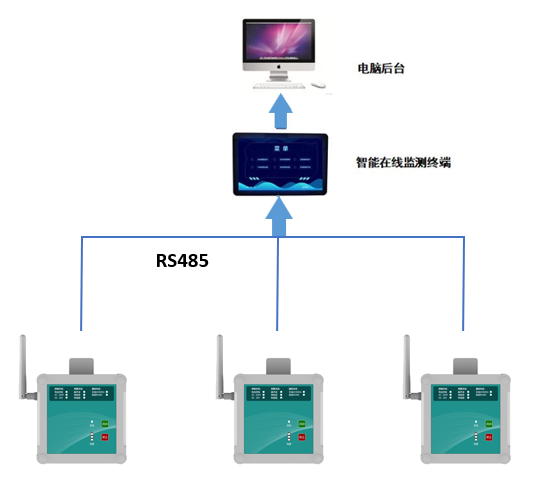

※有线组网

四、后台

※事件记录和故障报警

当局放监测终端报警时，后台监控系统会及时的提醒并告知运维人员及时处理故障。同时对于一些操作，或者动作信息等都会按照时间的顺序记录下来，便于后期的查看。

※数据查看

局放智能监测终端 APP 将采集的数据（AE 放电次数、AE 放电幅值、AE 放电均值、 TEV 放电次数、TEV 放电幅值、TEV 放电均值、UHF 放电幅值、UHF 放电均值、UHF 放电次数、电池电量等）在后台实时展现，7*24 小时全年无休监控，同时支持历史记录回溯等功能。

※曲线分析和报表管理

曲线分析的作用是分析当前数据一段时间的变化情况，便于运维人员对设备绝缘状态进行分析。

报表是根据运维人员的要求，形成相关的数据记录表，包括日报表、月报表、季报表、年报表。

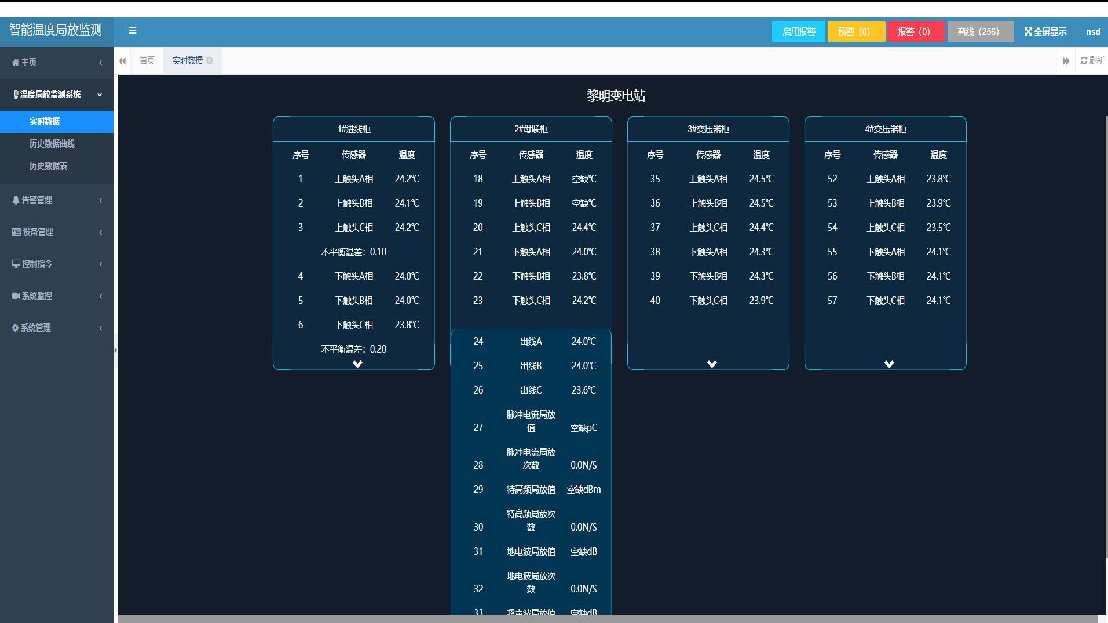

                    后台展示图

五、安装使用和接口

5.1 使用步骤

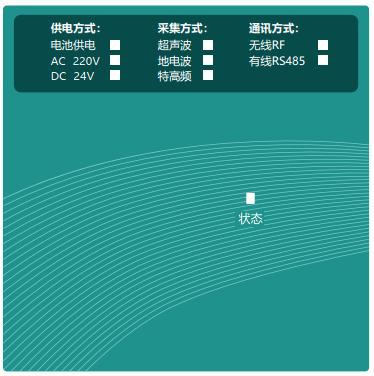

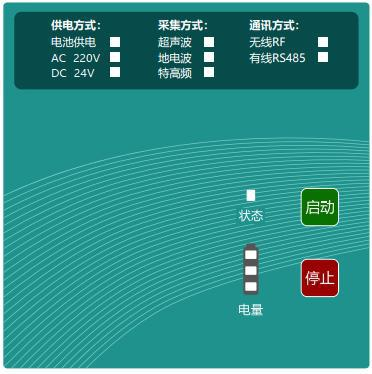

※无线版本

无线电池供电版本终端，支持长按键启动大于 3 秒钟开机和长按键停止大于 3 秒关机，短按 1 秒启动按键为触发一次数据采集，短按键 1 秒停止为查看电量。※有线版本


有线供电版本需按照接口说明接通电源，采用 modbus 通讯协议进行数据读取。

5.2 接口说明

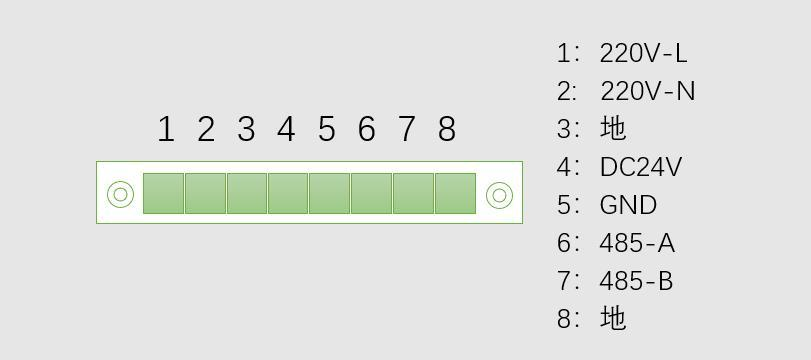

             有线通讯版本终端端子定义图

六、结构尺寸

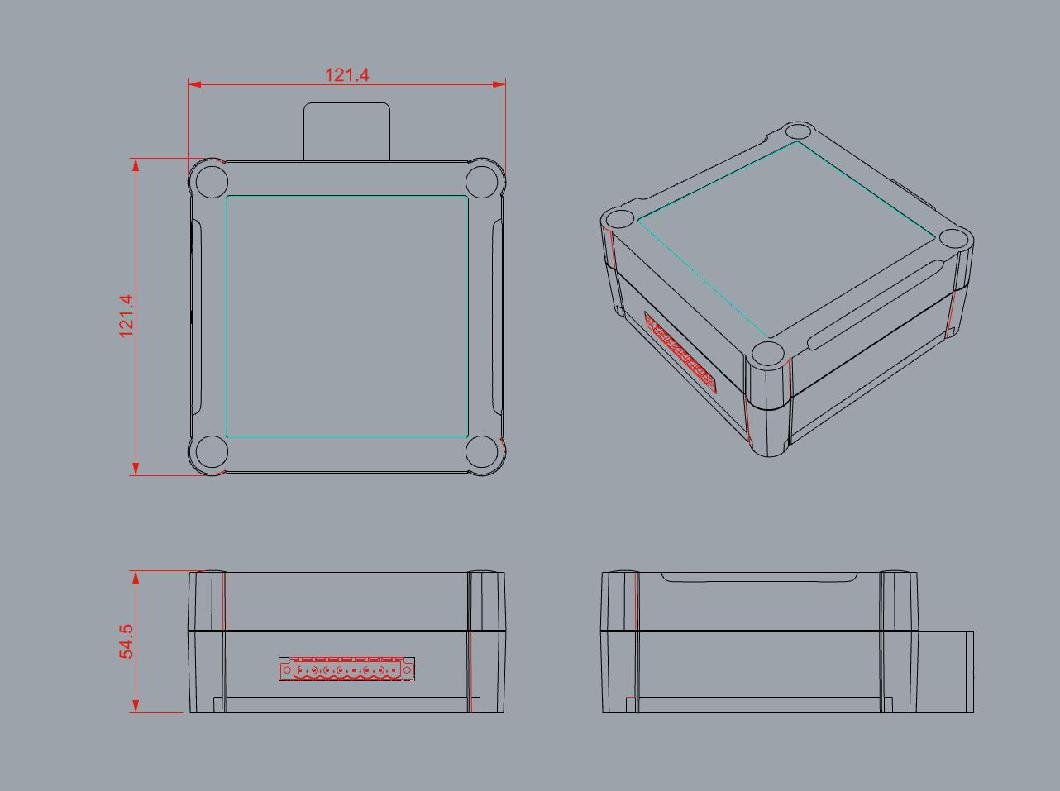

                   局放终端结构图


七、通讯协议

无线通讯查看《三合一局放传感器串口数据协议》有线通讯查看《有线局放通信协议》
