一、系统简介
1.1光纤测量热点绕组温度
过载情况下,变压器最容易受到损坏。因此,对变压器绕组热点的监控十分重要,它能够保护您的变压器免于损坏和过度使用。
变压器寿命与内部的绝缘纸寿命直接相关,绝缘纸的寿命受到高温的直接影响,绕组上的最高温为绕组热点,也就是绝缘纸会最先退化的位置。常规测温方法是模拟或间接计算这一温度值,无法精确测量出实际温度。想要知道实际温度值的唯一有效方法是通过光纤实时测量获得。
我们可靠精确的光纤测温装置能够快速检测并反馈热点情况,触发报警和继电器来保护您重要的资产。
1.2测温原理
光纤模块发射激励光到光纤末端的荧光粉(感温材料),激励光关断后,荧光粉返回荧光(余晖),光纤模块检测荧光,荧光和感温材料所在的环境温度相关。


 完全介电材料和完全免疫EMI
 光纤测温无需重新校准
 符合变压器环境的热,化学和机械性能
 与测量竞争所使用的荧光衰减的技术不同,我们的技术不是基于光的强度

1.3产品配置

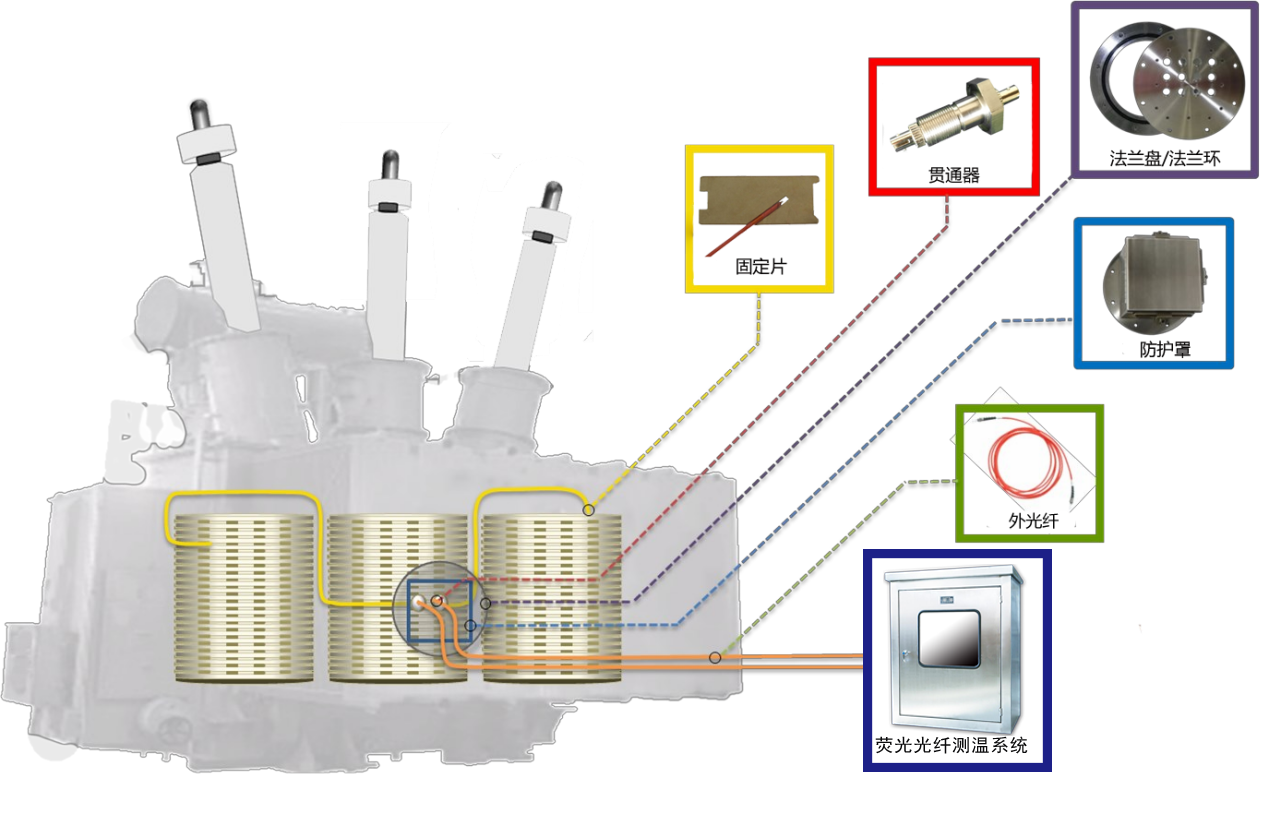

                                                                          安装示意图

变压器绕组光纤测温系统包含:
◆ 变压器绕组光纤测温装置
◆ 内部光纤传感探头
◆ 外部光纤传感探头
◆ 贯通器/法兰组件

可选配件
保护箱
防护罩
固定组件

二、产品描述
2.1变压器绕组光纤测温装置
该装置专为电力应用而设计,非常适合用于变压器绕组热点测温,可直接、实时、精确测量绕组等热点温度的新型变压器内部温度监测装置,能够实现对变压器内部的全面监控。除了具有测温范围宽和准确、可靠的测温性能外,还有卓越的抗EMI/RFI(电磁干扰/ 射频干扰)特性,高压绝缘及抗干扰等优异的性能。
可实现动态负载运行时“热点”温度的实时和精确监测。
解决了在电磁环境下采用传统电学测温仪器安全性低、测量精度差、测温失效等问题。

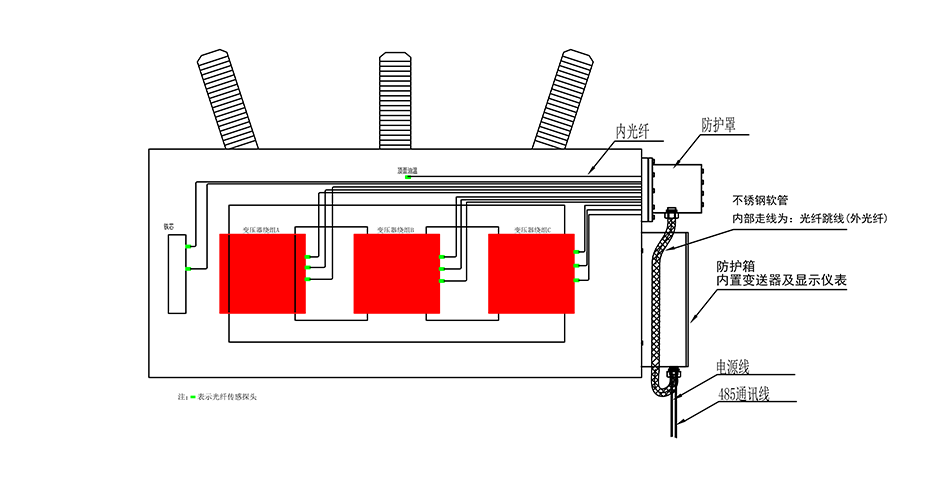

                                                      系统安装示意图

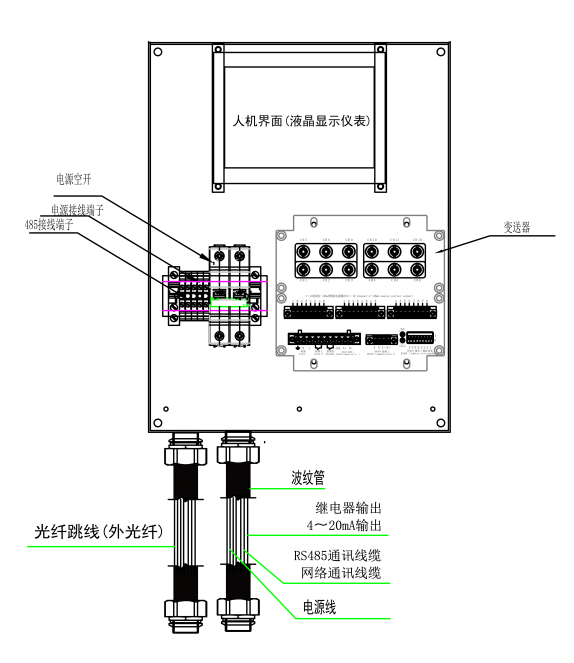

                                                      防护箱内部结构图

电气参数
通道数 1-18(可定制)
测温范围 -40°C ~ 260°C
测温精度 ±1 °C
分辨率 0.1 °C
响应时间 2S/通道(定制250ms)
显示方式 液晶
通讯方式 RS485/4-20mA/61850等
通讯地址设置 1-8位拨码开关
继电器 2个继电器输出(可拓展
传感探头 搭配光纤传感探头使用
工作温度 -20°C ~ 65°C
存储温度 -40°C ~ 70°C
相对湿度 95% (25°C)
工作电压 85~264VAC
功耗 10W

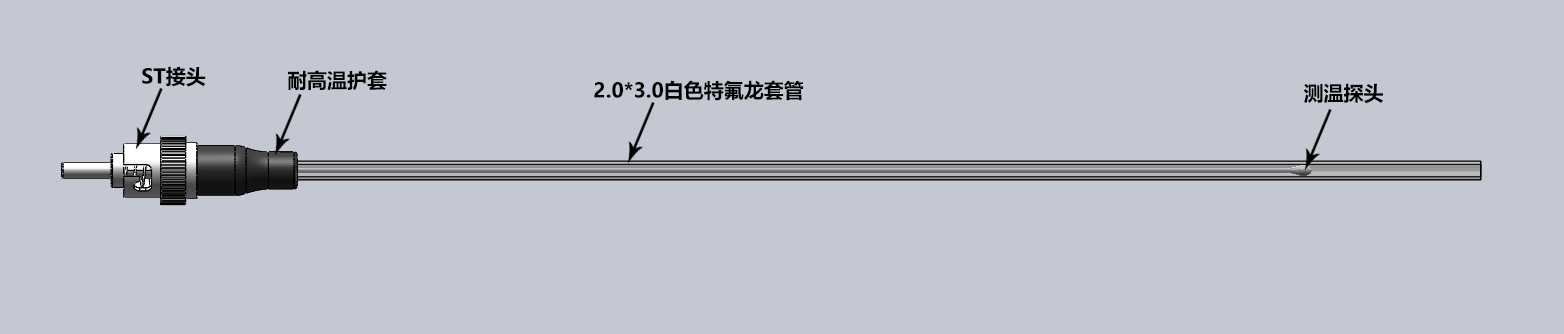

2.2光纤温度传感器
产品特点:
◆ 光纤探头无任何金属物质
◆ 免疫电磁干扰和微波干扰
◆ 耐受高电压
◆ 无需校准
◆ 直接接触测量热点温度
光纤传感探头完全非金属构造。
光纤传感探头采用稀土材料制作,光纤探头几乎可在任何环境安全使用,
不受EMI、RF、MRI 和微波干扰,耐受高电压100KV,尺寸小、测温精
度高、响应速度快、性能稳定等特性。
测温范围    -40°C ~ 260°C
测温精度    ±1 °C
分辨率    0.1 °C
光纤类型    聚酰亚胺
光纤护套    聚四氟乙烯护套
接头类型    ST
光纤长度    定制
探头类型    裸露探头

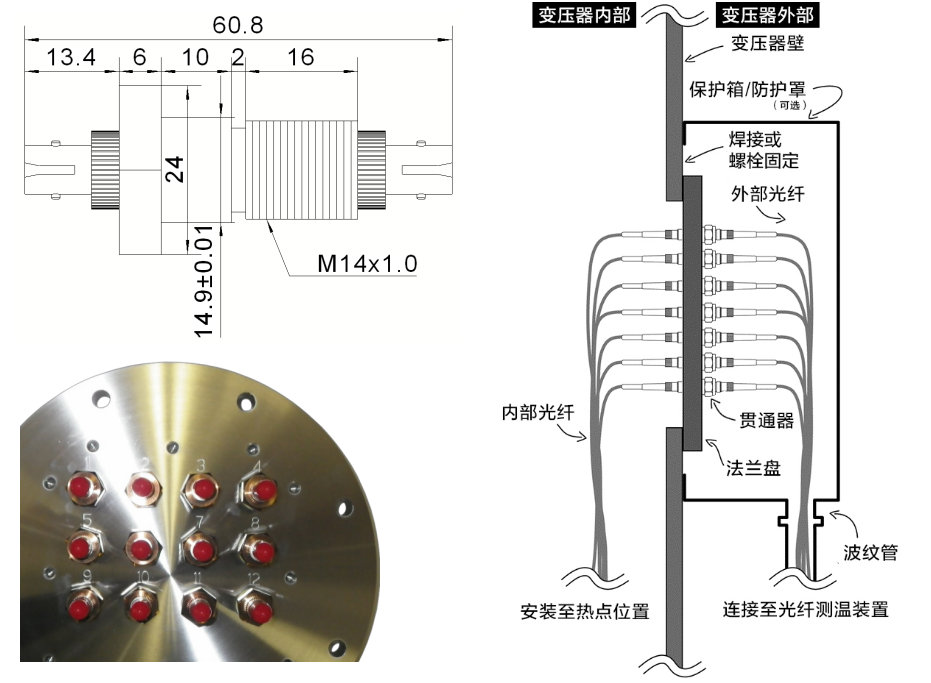

2.3贯通器
产品特点:
 长期可靠的密封性和耐油性
 光损耗低
 耐化学性
 安装方便

贯通器作为油浸变压器内部光纤传感探头和外部转接光纤间的转接,
并能耐受变压器油压力
提供准确可靠测量的组件。
安装简单且经过验证,通过外螺纹固定在法兰盘上,
非常适合应用于需要密闭的环境中。


工作温度    -40°C ~ 260°C
材质    316不锈钢
外螺纹    M14x1.0
六角头    S12
接头类型    ST
耐受压力    150Kpa



2.4法兰环/法兰盘
直径    304.8mm
厚度    12.7mm
材质    316不锈钢
配套螺栓    M12x20
贯通器孔    1-16(定制)
密封圈材质    氟硅橡胶
法兰盘
法兰盘采用不锈钢 316 材料制作,可安装 1-18 个贯通器,
配有O型氟橡胶圈。用于固定贯通器,和法兰环配合安装在
变压器油箱壁上,密封性符合国家标准。
法兰环
采用不锈钢 316 材料制作,用于焊接到变压器箱体内壁上,
法兰盘通过螺钉安装配套安装。

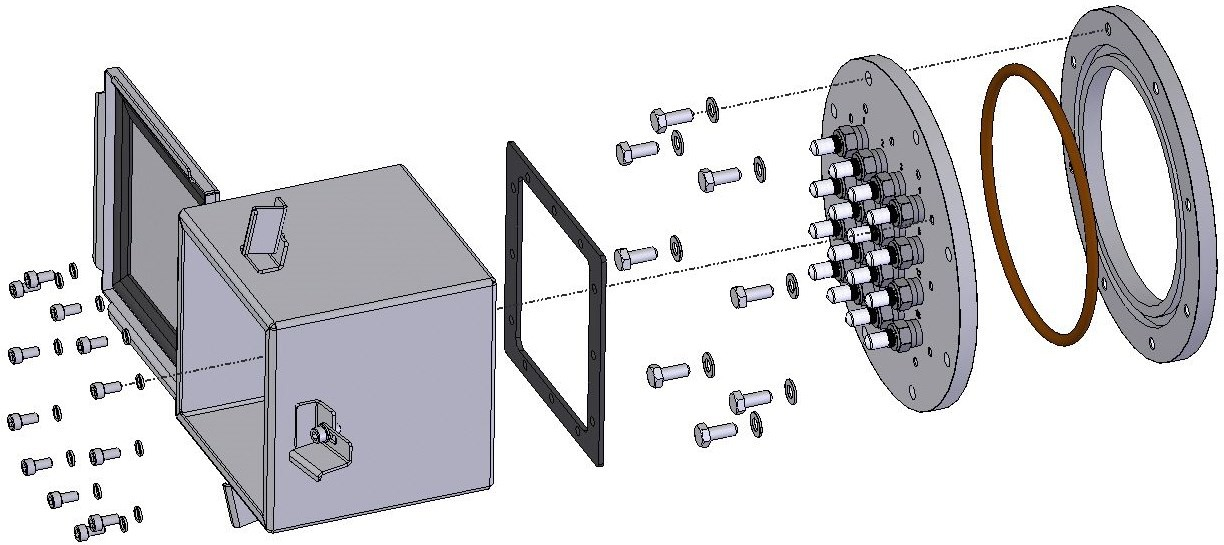

                                     安装示意图

2.5外部光纤延长线
产品特点:
◆ 石英光纤
◆ 光损耗低
◆ 耐高温、耐化学腐蚀
◆ 抗拉力、柔韧性强
描述
   外部光纤延长线用于连接贯通器和变压器绕组光纤测温装置,
它提供了非常稳固的连接。外层覆盖了2.4 mm的特氟龙保护
套增强防护,耐热和耐化学品。两端采用带有降压器的ST连接器。
   该光纤专为与贯通器配对而设计,可在恶劣环境中使用而不会影
响性能。
光纤护套直径    2.4mm
光纤护套    特氟龙
接头类型    ST
温度范围    -40°C ~ 260°C
光纤长度    定制

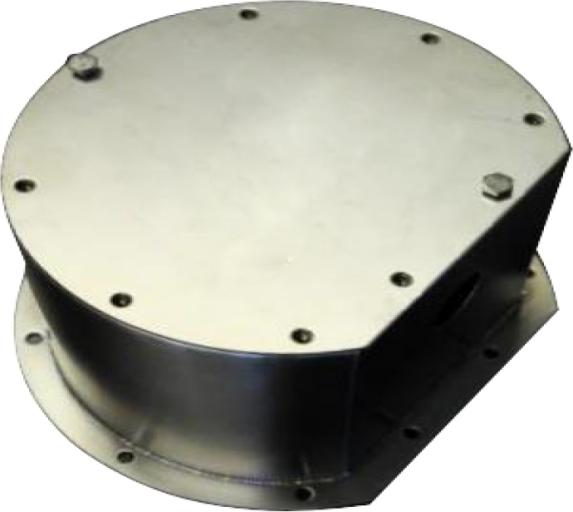

2.6法兰盘防护罩

光纤防护罩安装于法兰盘,用于保护贯通器及外部光纤延长线不受损坏,材质为不锈钢 304,配有密封垫片可有效防雨、防水。

安装示意图:


2.7保护箱

保护箱采用304不锈钢材质,喷塑RAL7035桔纹,用于保护光纤测温装置,专门设计观察窗便于查看变压器运行状态。内部配有密封垫圈防护等级可达 IP65。尺寸:350*460*150(宽*高*厚)。
