一、概述声明

1.1关于本说明书
感谢您使用电缆接头局放测温监测终端，在您初次使用本终端前，请详细阅读使用说明书，有助于您熟练的使用本产品，本说明书中详细介绍了安全规范的操作要领以及使用流程。

1.2责任声明
我公司保证每一台产品在出厂时主机、配件无任何质量问题，主机功能无任何缺陷。本产品质保期为一年，保修期从发货日开始计算。对保修期内的产品提供免费维修服务，并保证维修期不超过30天，若用户在使用过程中由误用、拆卸、疏忽、意外、非正常操作造成的产品损坏，我公司将不提供任何免费维修服务。

本声明包含我公司提供的所有维修内容，我公司不提供以其他方式明示或暗示的维修服务。同时我公司不对任何特殊的、间接的、偶然的损坏及数据丢失承担责任，不论是否会引起用户的经济、民事损失。本手册的使用权仅限于我公司的用户，未经公司的书面许可，严禁以任何形式复制、传递、分发和存储本文档中的任何内容。

二、简述标准

2.1注意事项
·使用环境：温度-30℃~70℃。
·防护等级：IP68。
·远离易燃易爆危险品。
·设备不得自行拆卸，我公司将对自行拆卸后的产品不进行维修服务。

2.2应用领域
·架空线路
·电缆（地铁管廊）
·开关设备

2.3规范性引用说明
下列规范所包含的条文，通过在本规范中的引用而成为本规范的条文。在规范出版时，所有版本均为有效。所有的标准、规范都会被修订，使用规范的各方应探讨使用下列标准、规范最新版本的可能性。
·绝缘配合第1部分：定义、原则和规则 GB/T 311.1-2012
·外壳防护等级（IP代码）GB/T 4208-2017
·暂态地电压局放检测仪技术规范 Q/GDW 11063-2013
·局放超声波检测仪技术规范 Q/GDW 11061-2013
·电力设备带电检测仪器技术规范 Q/GDW 11304.5-2015
·高压开关设备和控制设备标准的共用技术要求 DL/T 593
·局部放电测量 GB/T 7354
·电力设备局部放电现场测量规范 DL/T 417

三、装置说明

3.1产品介绍

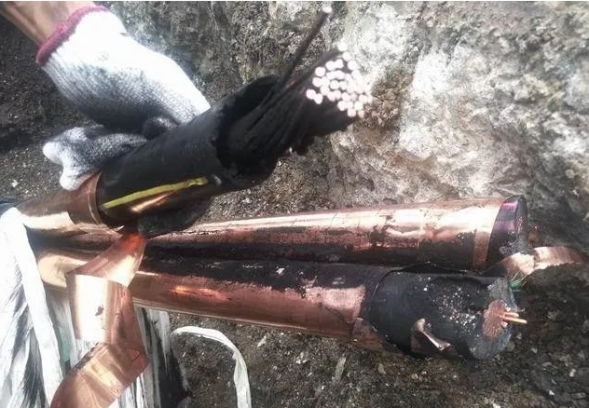

随着我国城市规模越来越大，电缆线路占城市供电线路的比例越来越大，目前非架空电缆约150万公里，接头约300万个，电缆故障次数随着公里数同步增加，据统计电缆故障约每1000公里每年会发生5起电缆系统故障，绝缘失效尤其是电缆接头的失效是电缆系统故障的主要因素，严重影响着配电网的正常运行。

电缆从发生轻微局放到绝缘击穿需要一个长期的过程，及时发现并消除故障隐患是保证电缆系统可靠运行的最好途径，采用电缆接头局放和温度监测智能传感器对电缆运行状态进行实时监测及评估可有效支撑配电精益化管理。帮助检修人员及时发现电缆故障并进行精准定位，提升电缆的检修效率，保障电网安全可靠运行。

电缆接头局放测温监测终端通过将探头、处理电路和电源模块进行一体化封闭式设计，解决传感器在浸水和高湿、霉变的环境中正常工作问题。通过微功耗处理技术，解决传感器能够长期可靠工作问题。通过地电波及超声波监测技术解决电缆接头局放灵敏感知问题。通过将局放和温度监测相结合，提高电力接头数据分析的可靠性。
电缆接头局放测温监测终端采用高频地电波传感器、超声波传感器、温度传感器，使用一体化设计，检测电缆局部放电情况，并可以通过转换电路将其转换为4G信号或LORA信号。通过对电缆进行连续、实时、在线监测，能及时发现电缆存在的局部放电问题，对潜伏性事故做到早预防早处理。

3.2监测原理

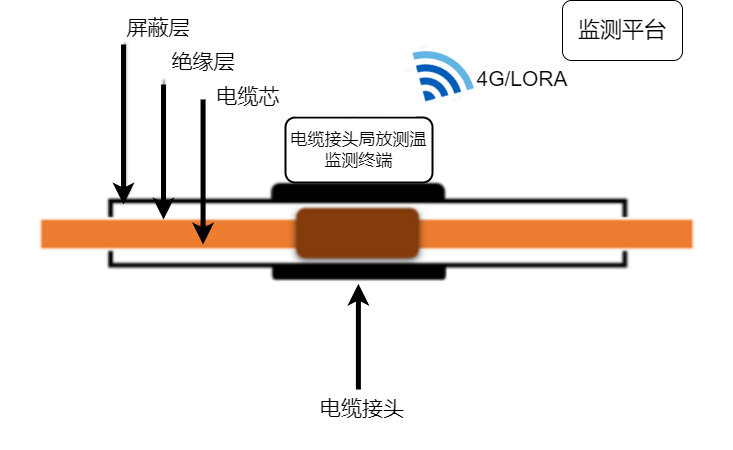

系统采用一体化设计，其监测原理如图所示

电缆接头局放测温监测系统由电缆接头局放测温监测终端和监测后台组成，监测终端安装在电缆接头接地线上，用来耦合电缆本体上的局部放电信号，监测终端对输入的信号进行前置放大、信号滤波、模数转换成数字信号，监测后台对监测终端的信号进行识别计算显示，并做出进一步的诊断分析。装置可以通过LORA或4G与外界进行通讯。
3.3应用场景

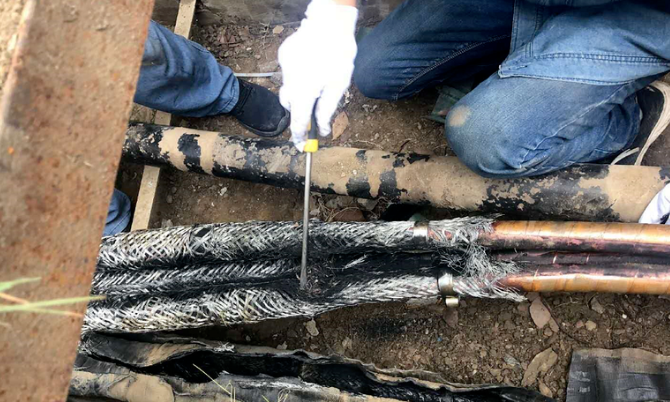

A、架空入地线电缆接头

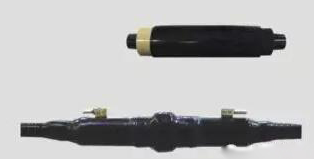

电缆中间接头

分支箱

3.4产品参数

项目		指标
超声波采集频带		20-70Khz
超声波检测范围		0-60DB
超声波灵敏度		1DB
地电波采集频带		1MHz～400MHz
地电波检测范围		5pC～5000pC
地电波灵敏度		5pC
脉冲分辨率次数		≥2
温度测量范围		－30ºC～＋70ºC
供电方式		电池
电池寿命		>5年
通讯方式		4G/LORA
防护等级		IP68
安装方式		绑扎/抱箍
环境参数	环境温度	－30ºC～＋70ºC
	海拔高度	≦4500m

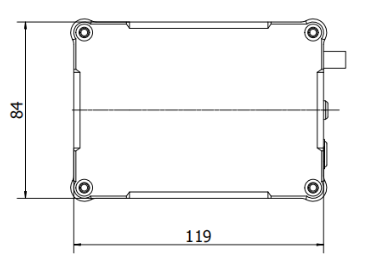

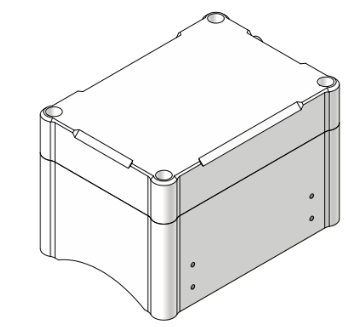

电缆接头局放测温监测终端尺寸为：（单位：毫米）

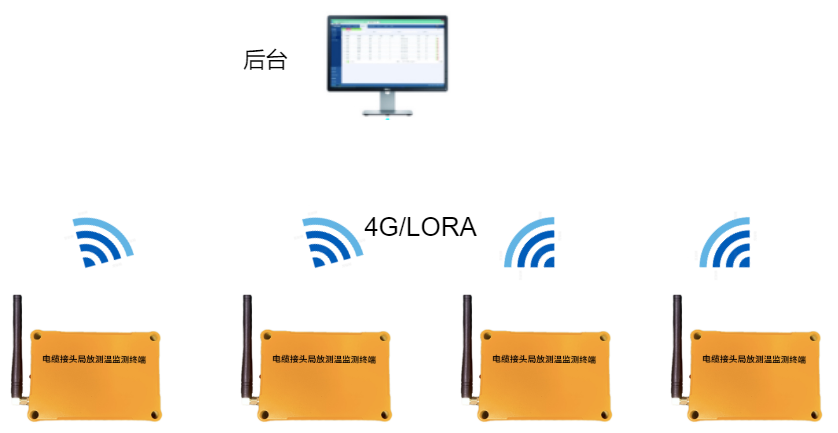

3.6系统拓展图

系统描述：
电缆接头局放测温监测系统由监测终端、监控后台组成；监测终端通过扎带或抱箍方式固定在电缆接头上，当产生局部放电时，监测终端内置传感器就会感应到局放信号，监测终端通过滤波、放大、算法分析得到最终局放信息，监测装置通过4G或LORA传输到平台。
四、安装说明

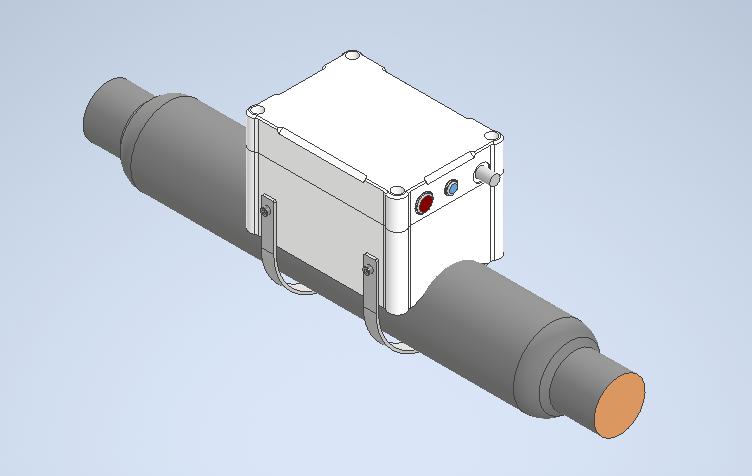

※采集装置可选配扎带或抱箍安装方式。

五、装箱清单
现场如需自行安装,拆箱后按照装箱清单核实产品数量,并检查是否有配件丢失或损坏.


天线	采集终端

✔ 确认包装无明显受损,对照(装箱清单)核对组件齐全完好.
✔ 产品组件若有遗失或损坏,请立即与运输公司联系（需有包装原件及设备代码，方可退换）。
✔ 请妥善保管原包装盒及包装材料以备后需运输时使用。
✔ 上述图片仅供参考。
