1 产品介绍

1.1 功能概述

电力设备内部发生局部放电时，会产生一系列光、声、电和机械的振动等物理和化学变化。其中，局部放电会产生声波振动，这些振动信号以超声波的形式在介质中传播。通过安装超声波传感器接收局部放电产生的声波振动，提取出与局部放电相关的特征信息，如放电强度、放电位置等，实现对物体内部局部放电的检测和定位。

1.2 型号定义

XZBYQ-AE-W型
XZBYQ-AE ------产品系列号
AE---超声波

1.3 性能特点

1. 灵敏度高；
2. 频率带宽覆盖常用金属材料的声发射信号频率；
3. 采用日本富士生产的压电陶瓷敏感元件，温度稳定性、一致性和可靠性都远优于同类产品；

1.4 工作原理图

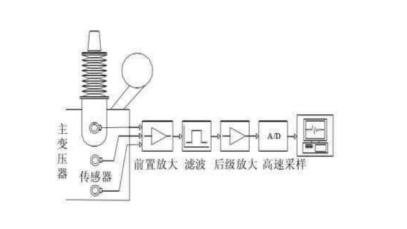

局部放电超声波信号采集及处理单元

2 技术指标

2.1 工作条件

1 环境温度：-40℃～+65℃
2 工作电源：AC  220V
3 环境相对湿度：5％～95％
4 大气压力：70kPa～106kPa
5 最大温度变化率：30℃/h
6 太阳辐射：≤1120W/m2
7 有凝露、降水（雨、雪、雹等）、结冰和结霜条件，降雨强度≤15mm/min

2.2 参数性能

表1 性能参数表：

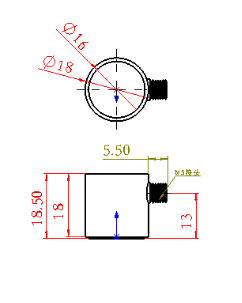

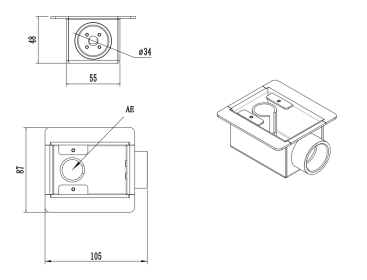

实物图：

3 安装与拆卸

只有经过专业培训的人员可以安装或拆卸此装置。

4  包装、运输、贮存

4.1 包 装

首先用塑料袋将单个传感器密封，然后用双瓦楞纸箱包装，最后将监测装置放置于蜂窝纸箱中，并用泡沫填充，防止碰撞损坏，并用塑钢打包带打包。包装箱外必须有明显的包装运输及起吊标志。包装箱内有齐全的随机文件，如合格证、说明书、装箱单及所附随机备品、配件清单、质检单或测试报告等。

4.2 运 输

产品在包装完整的状态下，允许用一般的交通运输工具运输，运输途中应按印刷标志的要求进行运输作业。

4.3 贮 存

产品在运输状态下，应贮存在温度-10℃～40℃，相对湿度＜95%的环境中。
